ABB FEH2001^MODUŁ/SYGNALIZATOR ALARMU -SIGNAL-BIAŁY (2TKA002112G1) (2TKA002112G1)

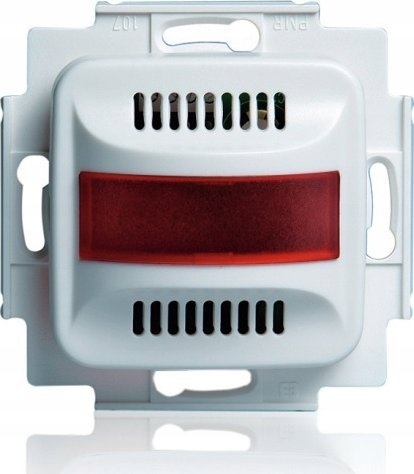

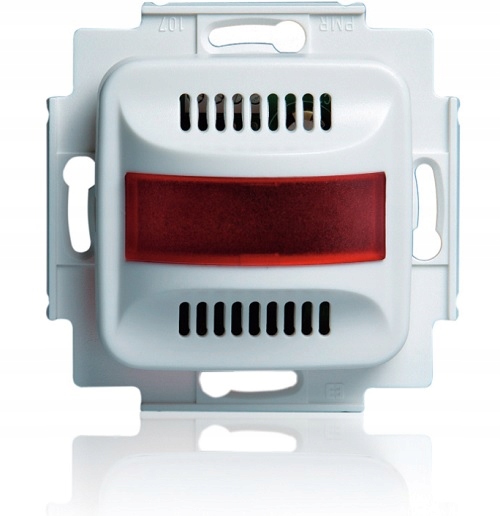

FEH 2001 - Moduł/sygnalizator alarmu

Element systemu powiadomieniowego ABB Signal

napięcie: 9,5-28V AC / 18-35V DC

Sygnalizator FEH 2001 jest przystosowany do kontrolowania jednej pętli alarmowej. Wstanie czuwania przez pętlę przepływa prąd. Zarówno zwarcie, jak i przerwa w pętli powodują alarm, co umożliwia zastosowanie styków zwiernych lub rozwiernych jako wywołujących alarm. Jaskrawa czerwona lampka zaczyna migać w chwili uruchomienia alarmu. Jednocześnie włącza się sygnał akustyczny. Po skasowaniu buczka zewnętrznym przyciskiem, lampka pali się światłem ciągłym do chwili powrotu pętli do stanu normalnego. Światło emitowane jest przez diody LED. Lampka jest łatwo zauważalna zboku z uwagi na obły kształt filtra. Elementem wykonawczym jest 2-stykowy mikroprzekaźnik. W przypadku alarmu jeden styk zwierny podaje napięcie wejściowe na zacisk nr 4, a drugi przełączalny sprowadzony jest na zaciski NC, C i NO do wykorzystania w dowolny sposób. Po skasowaniu oba styki powracają do pozycji wyjściowej. Do zacisków 0 – 2 podłącza się styk NO kasujący buczek. Takich styków można podłączyć równolegle więcej uzyskując możliwość kasowania z kilku miejsc. Jeżeli zamiast przycisku zastosuje się wyłącznik, to można nim blokować alarm w pewnych sytuacjach np. w nocy.

Charakterystyka:

– montowany w tych samych ramkach co osprzęt podtynkowy ABB Basic55 (po zastosowaniu adaptera 2519-B55)

– montowany podtynkowo w puszce ø 60 mm z wkrętami mocującymi, natynkowo w obudowie ABB lub w kanałach instalacyjnych

– aktywowany przez zwarcie lub przerwę w pętli

– mikroprzekaźnik prądowy jako element wykonawczy

– podtrzymanie alarmu programowane za pomocą zworki

– lampka miga wraz z buczkiem w chwili wystąpienia alarmu

Elementy ABB SIGNAL tworzą system powiadomień stosowany w szpitalach, klinikach, domach opieki, zakładach karnych oraz w innych obiektach przystosowanych do potrzeb niepełnosprawnych, m.in. Charakteryzuje się łatwością konfiguracji oraz długoletnim, bezawaryjnym działaniem. Elementy systemu są kompatybilne z osprzętem instalacyjnym wybranych serii, np. Basic55.
