Zdalne sterowanie zamka elektromagnetycznego z pilotem do lodówki 12V

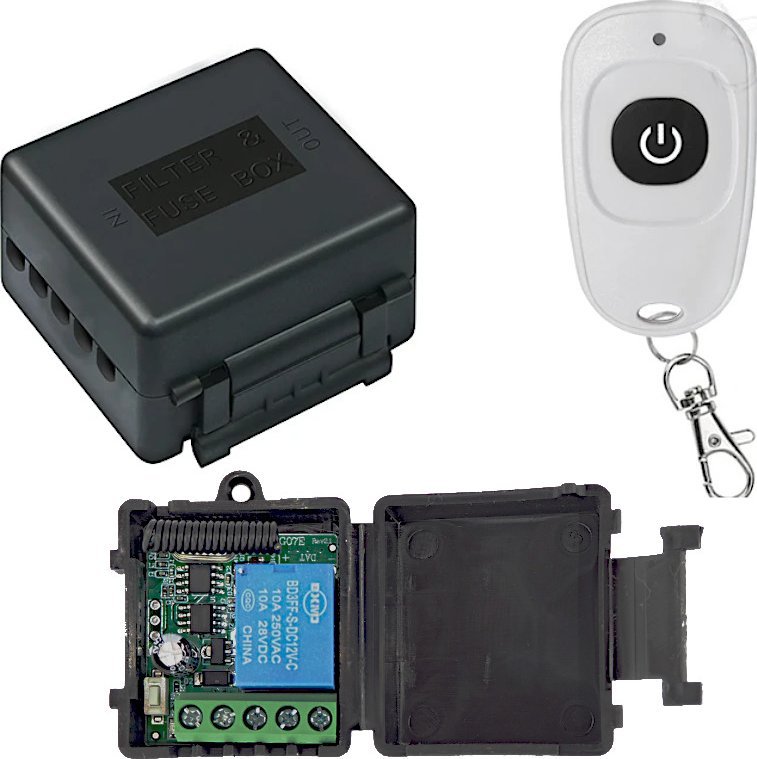

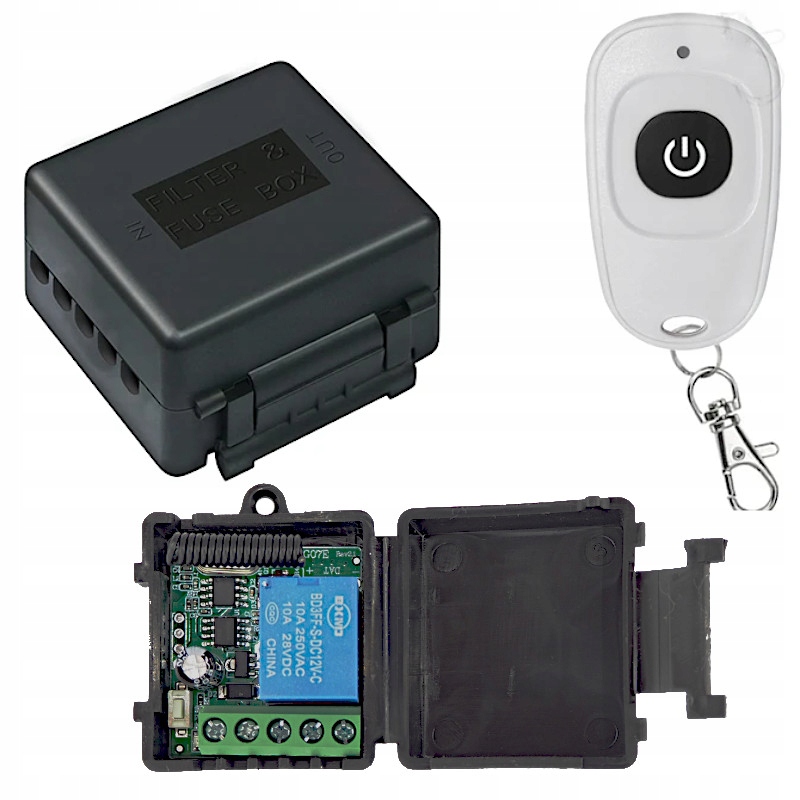

Moduł bezprzewodowego sterowania pilotem (z bateriami) i obudową.

Już skonfigurowany i sparowany - gotowy do użycia od razu

Może być używany jako sterownik oświetlenia, silnika, wentylatora, a także jako zdalny włącznik różnych innych urządzeń na prąd stały i zmienny.

Moduł działa w 3 trybach:

• Załączanie przekaźnika przy naciśnięciu przycisku na pilocie i rozłączanie go w momencie puszczenia przycisku.
• Kliknięcie jednorazowe przycisku na pilocie załącza przekaźnik na 5, 10 lub 15 sekund, a następnie go rozłącza.
• Jedno kliknięcie na pilocie załącza przekaźnik na stałe, kolejne kliknięcie go rozłącza.

Przekaźnik może działać jako zwierający (NO) po otrzymaniu sygnału lub jako rozłączający (NC). Moduł może obsługiwać jednocześnie do 20 pilotów.

Dane techniczne:

• Napięcie zasilania
• Pobór prądu modułu w trybie czuwania > 10mA
• Napięcie zasilania 9V-15V DC (optymalne napięcie zasilania 12V DC, które zapewnia długą trwałość układu)
• Maksymalne obciążenie przekaźnika: 250V 10A AC, 30V 10A DC
• Praca przekaźnika w trybie NO lub NC
• Zasięg pilota / odbiornika do 100m w przestrzeni otwartej
• Możliwość parowania z pilotami innych producentów
• Częstotliwość pracy RF: 433 Mhz, kod: EV1527
• Tryb pracy RF: superheterodynowy odbiór
• Czułość odbiornika >97dbm (wbudowana antena)
• Odłączenie zasilania nie powoduje utraty pamięci
• Wymiary modułu: ok. 40x35x25mm, waga: 24.7g
• Wymiary pilota: ok. 60x35x10mm, waga: 18.4g z bateriami
• Pilot zasilany jest dwoma bateriami guzikowymi CR2016 (baterie w zestawie)

Zestaw zawiera:

• Moduł elektroniczny
• Plastikowa obudowa modułu
• Pilot
• Dwie nowe baterie zainstalowane w pilocie

Podstawowa konfiguracja:

Moduł jest już wstępnie skonfigurowany i sparowany z dostarczonym pilotem.

1. Parowanie nowego lub kolejnego pilota.

Moduł może zapamiętać i sparować maksymalnie 20 pilotów 433 Mhz z kodem nauczania EV1527.

a) Podłącz moduł do zasilania 12V DC

b) Naciśnij przycisk programowania na module (dioda w module powinna świecić na czerwono)

c) Naciśnij przycisk na pilocie, który chcesz sparować (dioda w module powinna migać 3 razy, co oznacza sukces parowania)

Jeśli z jakiegoś powodu parowanie się nie powiedzie:

- Odłącz zasilanie i ponownie je podłącz, a następnie przeprowadź procedurę parowania

- Zresetuj pamięć modułu i przeprowadź procedurę parowania

2. Resetowanie pamięci modułu.

a) Podłącz moduł do zasilania 12V DC

b) Szybko kliknij osiem razy przycisk programowania na module (dioda w module powinna świecić na czerwono 8 razy), co oznacza wyczyszczenie konfiguracji

3. Wymiana baterii w pilocie

- Pilot dostarczony jest z zamontowanymi nowymi bateriami.

- Pilot zasilany jest dwiema bateriami "guzikowymi" CR2016

a) Aby wymienić baterie w pilocie

- Pilot jest zamykany za pomocą plastikowych zaczepów

- Otwórz pilot ostrożnie, używając ostrego, cienkiego narzędzia w miejscach zaznaczonych na ilustracji

4. Dla zaawansowanych

Ustawienie czasu otwarcia zamka

Moduł umożliwia ustawienie czasu otwarcia zamka.

- Pojedyncze kliknięcie na pilocie wyzwalające otwarcie zamka na 5 sekund (nie zalecane dla zamków elektromagnetycznych).

a) Wykonaj procedurę resetowania pamięci z punktu 2 instrukcji.

b) Szybko kliknij 4 razy przycisk programowania na module (dioda w module powinna świecić na czerwono)

c) Naciśnij przycisk na pilocie (dioda w module powinna migać 4 razy, co oznacza prawidłową konfigurację)
