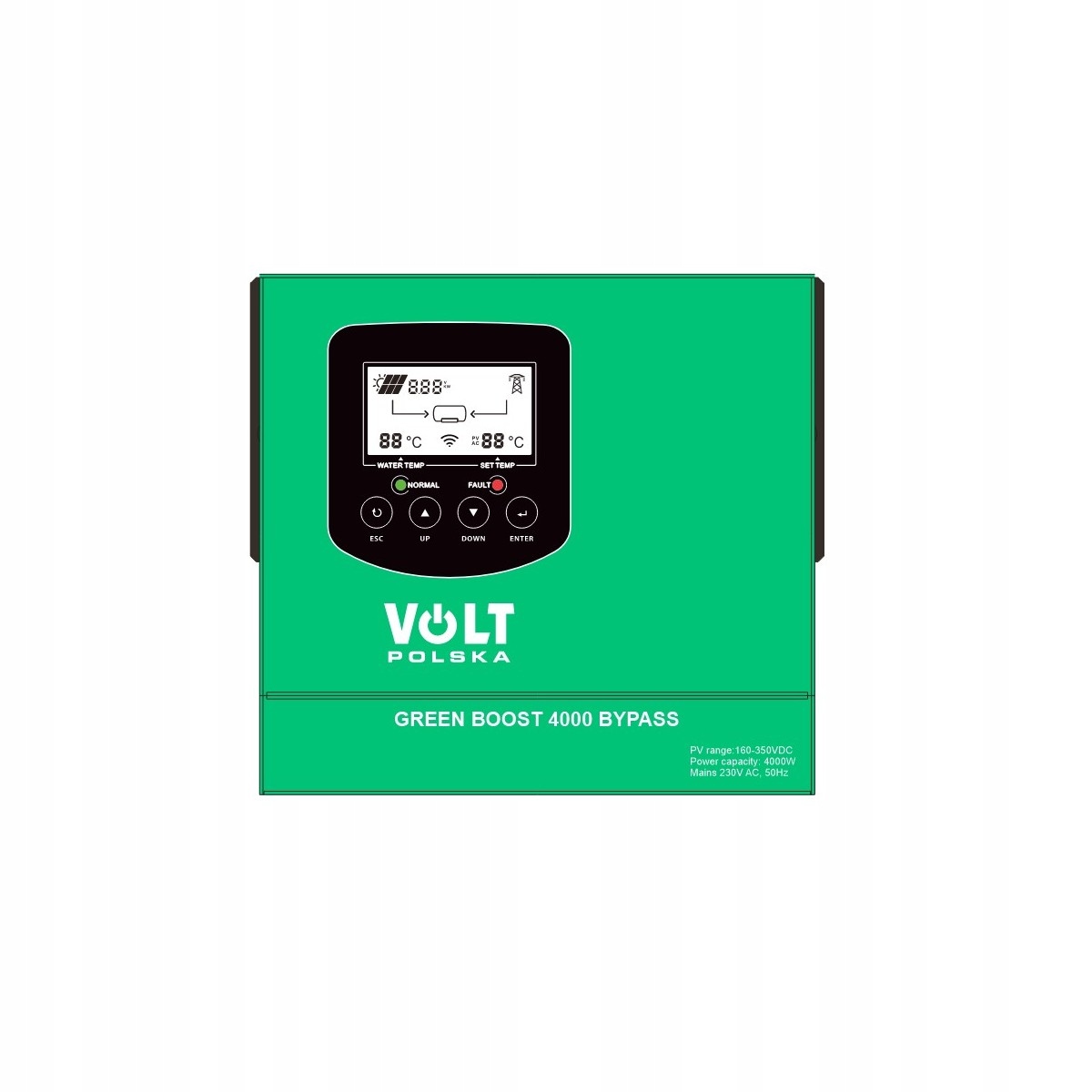

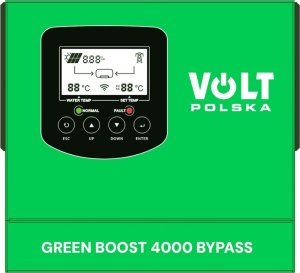

ZIELONY BOOST 4000 PRZEJŚCIE

(160-350VDC) 20A MPPT

REGULATOR SŁONECZNY

STEROWNIK GRZAŁEK

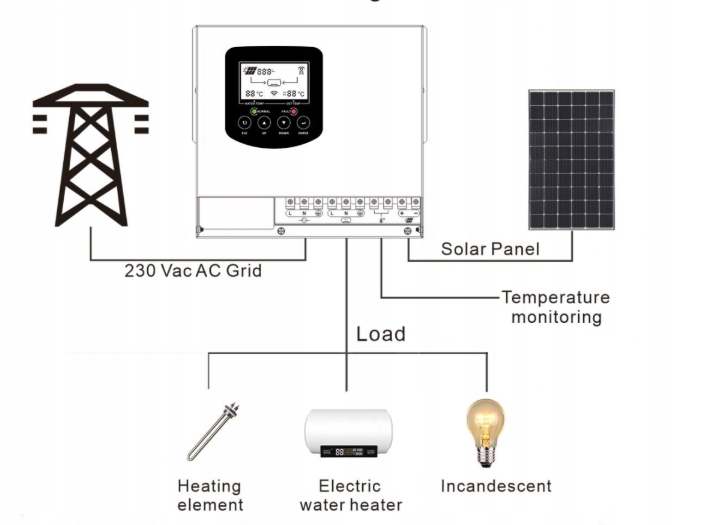

Regulator słoneczny typu ZIELONY BOOST 4000 PRZEJŚCIE służy do zasilania urządzeń grzewczych z paneli solarnych PV oraz sieci energetycznej.

Czym wyróżnia się regulator słoneczny ZIELONY BOOST 4000 PRZEJŚCIE?

Uniwersalność (PRZEJŚCIE) - regulator można podłączyć zarówno do paneli solarnych, jak i sieci energetycznej. Panele należy podłączyć szeregowo, tworząc sumaryczne napięcie do 350V. Maksymalny prąd wejściowy PV wynosi 20A.

Jakie urządzenia zasila regulator słoneczny ZIELONY BOOST 4000 PRZEJŚCIE?

• Bojlery elektryczne

• Grzejniki

• Grzałki elektryczne

• Maty elektryczne

• Ogrzewanie podłogowe

Regulator słoneczny z serii ZIELONY BOOST ma dostarczać energię elektryczną, generowaną przez panel słoneczny, do elementów grzewczych takich jak grzałka czy bojler z maksymalną wydajnością dzięki technologii MPPT.

Energia słoneczna jest priorytetowym źródłem. Gdy energia słoneczna jest niewystarczająca, automatycznie przełączy się na prąd z sieci.

Technologia śledzenia punktu maksymalnej mocy MPPT pozwala wykryć moc generowaną przez panel słoneczny w czasie rzeczywistym i śledzić ją w celu zapewnienia, że panel słoneczny pracuje w bieżącym punkcie maksymalnej mocy. Ten proces jest automatycznie realizowany przez procesor DSP poprzez serię obliczeń.

Przetwarza on prąd stały PV na prąd przemienny o fali prostokątnej. Pomaga to w pełnym wykorzystaniu zalet regulatora w celu stworzenia optymalnego systemu fotowoltaicznego ogrzewania elektrycznego.

Dane techniczne

• Moc maksymalna:4000W
• Zakres napięcia wyjściowego:180-260VAC / 50Hz
• Dopuszczalny zakres napięcia z paneli:160VDC-350VDC
• Maksymalna moc paneli PV:≤ 4000W
• Maksymalny prąd DC z paneli:20A
• Rodzaj napięcia wyjściowego:Modyfikowana sinusoida
• Połączenie paneli solarnych:Szeregowo
• Zabezpieczenia przeciwprzeciążeniowe:Tak

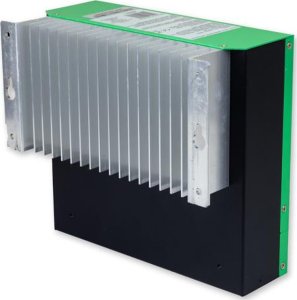

• Chłodzenie:Aktywne
• Temperatura pracy:Od -25 do +55°C
• Temperatura przechowywania:Od -20 do +55°C
• Wymiary:195x183x100mm
• Waga:2,4kg

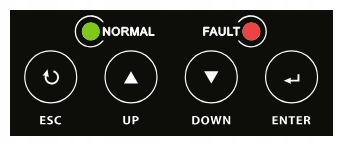

Sterowanie urządzeniem Wyświetlacz LCD

• Zielony wskaźnik - Wskazuje normalny stan.
• Czerwony wskaźnik - Wskazuje stan błędu.
• Znaczenia przycisków:
• ESC - anuluj/powrót
• UP - przejście do poprzedniego trybu
• ENTER - potwierdzenie

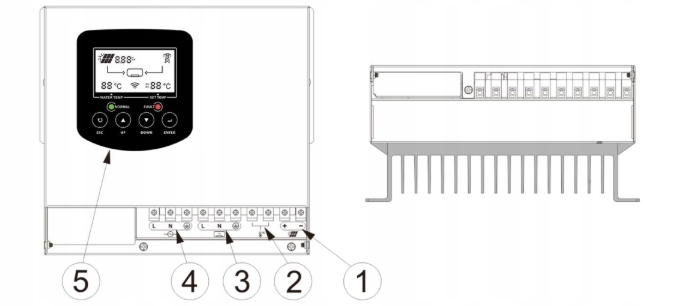

Opis podłączenia:

1. Zacisk wejściowy PV. „+” podłącz do PV (+). „-” podłącz do PV (-)

2. Zacisk wykrywania temperatury/termometr

3. Interfejs terminala WYJŚCIE AC:

• L- podłączony do Lurządzenia wodnego
• N - podłączony do N urządzenia wodnego
• PE - Przewód uziemiający do urządzenia wodnego

4. Interfejs terminala WEJŚCIAAC

• L- podłączeni do sieci AC linia L
• N - Podłączenie do sieci AC linia N
• PE - podłączenie do linii uziemienia sieci AC

5. Panel LED: Wyświetla bieżący tryb pracy i bieżącą temperaturę.

Na wyjście przetwornicy dozwolone jest podłączanie TYLKO odbiorników rezystancyjnych!

Podłączenie silnika, pompy, wiertarki, wentylatora, zasilacza, prostownika, ładowarki i innej elektroniki może prowadzić do NIEODWRACALNYCH USZKODZEŃ urządzeń i UTRATY GWARANCJI!

Przekroczenie napięcia wejściowego (350V) może spowodować NIEODWRACALNE USZKODZENIE przetwornicy i stanowi DUŻE ZAGROŻENIE.

Podczas podłączania paneli do przetwornicy należy zwrócić szczególną uwagę na POLARYZACJĘ napięcia zasilającego. W przypadku odwrotnego podłączenia przewodów, dojdzie do NIEODWRACALNEGO USZKODZENIA i UTRATY GWARANCJI.

• Maksymalne napięcie obwodu otwartego panelu słonecznego nie powinno przekraczać maksymalnej wartości 420 VDC.
• Przed podłączeniem okablowania upewnij się, że wszystkie wyłączniki podłączone do sterownika są wyłączone.
• Wewnątrz sterownika nie ma wyłącznika. Należy pamiętać, że biegun dodatni i ujemny panelu słonecznego nie mogą być zamienione miejscami!
• Użytkownik powinien upewnić się, że uziemienie jest prawidłowo podłączone!
• Wybór obciążenia grzewczego, które przekracza moc znamionową sterownika, może prowadzić do uszkodzenia ZIELONEGO BOOSTU!
