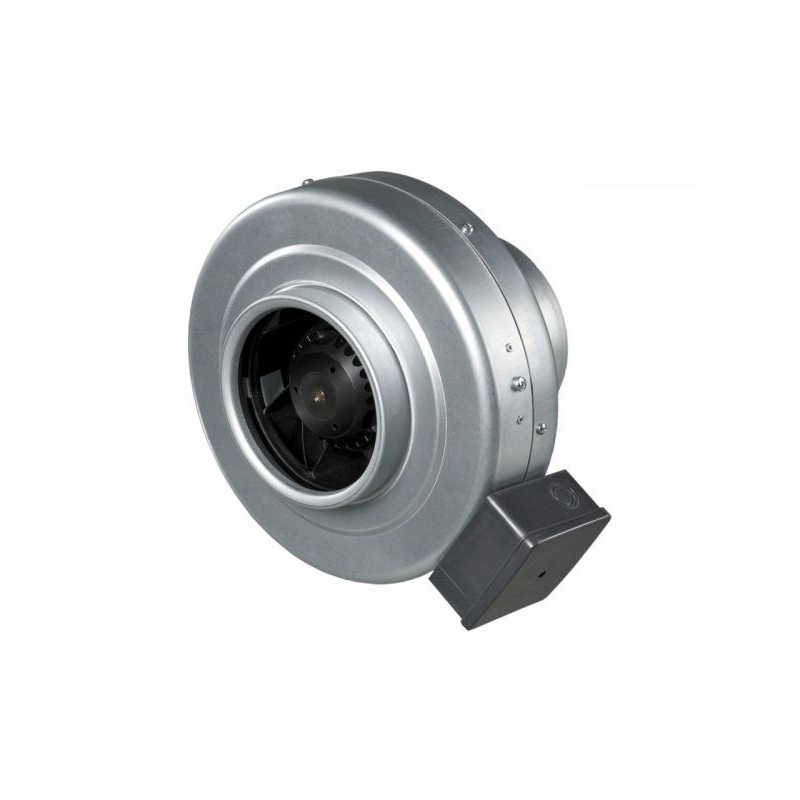

Wentylator kanałowy odśrodkowy ocynk fi 250 o symbolu VKMz 250

Kanałowy wentylator odśrodkowy w obudowie stalowej do systemów wentylacyjnych kanałów okrągłych.

Wydajność do 1540 m3/h.

Kanałowe wentylatory odśrodkowe serii VKMz, wykorzystywane są w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej.

Do wentylacji z podwyższonymi wymaganiami dotyczącymi poziomu hałasu proponowane są warianty o cichym trybie pracy (Q).

Dzięki obudowie wykonanej ze stali galwanizowanej wentylatory są odporne na uszkodzenia mechaniczne i zewnętrzne warunki atmosferyczne.

Zalety:

• do wentylacji nawiewno-wywiewnej
• do wentylacji małych i średnich pomieszczeń
• niski poziom hałasu
• silnik z zewnętrznym wirnikiem na łożyskach kulkowych z wbudowanym zabezpieczeniem przed przeciążeniem
• obudowa ze stali ocynkowanej
• możliwa regulacja prędkości za pomocą regulatora obrotów
• do poziomego i pionowego montażu- komplet zawiera uchwyty mocujące

Dane techniczne

• Materiał: Stal galwanizowana
• Wydajność: 1070 m3/h
• Zasilanie: 230/50 V/Hz
• Moc: 152 W
• Średnica: 250 mm
• Temp. medium: Do +45 °C
• Głośność: 52 dB
• Łożyska: Kulkowe

Budowa

Obudowa wentylatora wykonana jest z ocynkowanej stali. Posiada szczelną skrzynkę przyłączeniową.

Siłownik

W wentylatorach stosujemy jednofazowe silniki z zewnętrznym wirnikiem, który posiada łopatki wygięte do tyłu. Silniki posiadają wbudowane zabezpieczenie z automatycznym resetem, zapobiegającym ich przegrzaniu. Silniki wyposażone są w łożyska kulkowe. Podczas montażu turbin przeprowadzane jest dynamiczne wyważanie, zapewniające m.in. niski poziom hałasu pracy wentylatora.

Klasa bezpieczeństwa: IP X4.

Regulacja prędkości

Regulacja wydajności może odbywać się w sposób płynny (regulator tyrystorowy) oraz skokowy(regulator transformatorowy). Wentylatory mogą być podłączone parami jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd roboczy nie przekraczają nominalnych parametrów regulatora.

Montaż

Istnieje możliwość montażu pod dowolnym kątem w stosunku do osi wentylatora. Montaż bezpośrednio do podłoża, ściany lub sufitu jest możliwy za pomocą mocnych wsporników, które są dostarczane w komplecie. Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
