Zawór termostatyczny 50mm TWINS chrom prawy Pex All in One

Parametry

• Typ zaworu: termostatyczny
• Typ instalacji: Instalacja alu-pex 16mm
• Orientacja: prawy
• Wariant zaworu: Kątowy
• Zestaw - rodzaj: All in One - wszystkie elementy w zestawie: zawór + złączki + rozety + tuleje
• Kolor: Chrom
• Kształt rozety: Okrągła/Owalna - zespolona 1szt
• Producent: VARIO TERM
• Rozstaw przyłączy: 50mm
• LINIA: TWINS T
• Typ głowicy: Gwint: M30x1,5

Zestaw Twins termostatyczny kątowy prawy.

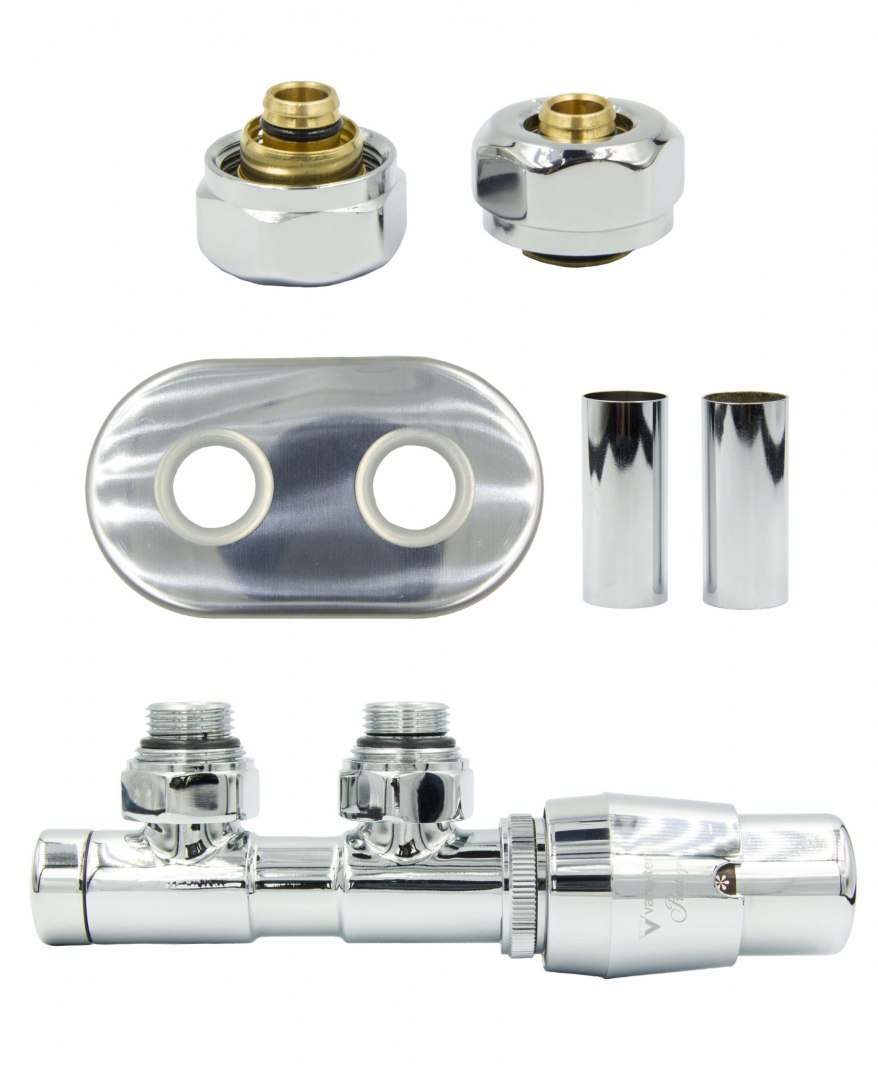

W skład zestawu wchodzą:

• 1 zawór termostatyczny kątowy prawy,
• 1 rozeta maskująca, metalowa podwójna owalna,
• 2 tuleje maskujące, metalowe oraz
• 2 złączki Pex - do instalacji alu-pex 16 mm

INFORMACJE OGÓLNE:

Zawór TWINS w wersji termostatycznej został specjalnie zaprojektowany do grzejników z połączeniem dolnym i króćcami o rozstawie 50 mm.

Konstrukcja przyłącza umożliwia montaż pod grzejnikiem równolegle do ściany, wewnątrz obrysu grzejnika, co zabezpiecza je przed przypadkowym uszkodzeniem.

Dane techniczne zaworu:

Temperatura pracy 120°C

Ciśnienie nominalne 1MPa

Czynnik grzewczy woda

Ciśnienie próbne 1.5 MPa

Nastawa wstępna na wkładce zaworu odcinającego

Przyłącze grzejnikowe G ¾

Dane techniczne głowicy:

Zakres 8°C – 30°C

Max. temp. otoczenia 50°C

Czas zamykania 16 min.

Wpływ różnicy ciśnień

Histereza 0,3K

Wpływ temp. czynnika grzewczego 1,23

Niezawodny czujnik cieczowy

Pokrętło regulacyjne z oznakowaniem cyfrowym

Funkcja ochrony przed zamrożeniem instalacji (8°C na nastawie „*”)

Korpus z wysokojakościowego tworzywa sztucznego

Przyporządkowanie wartości temperaturowych do znaków na głowicy:

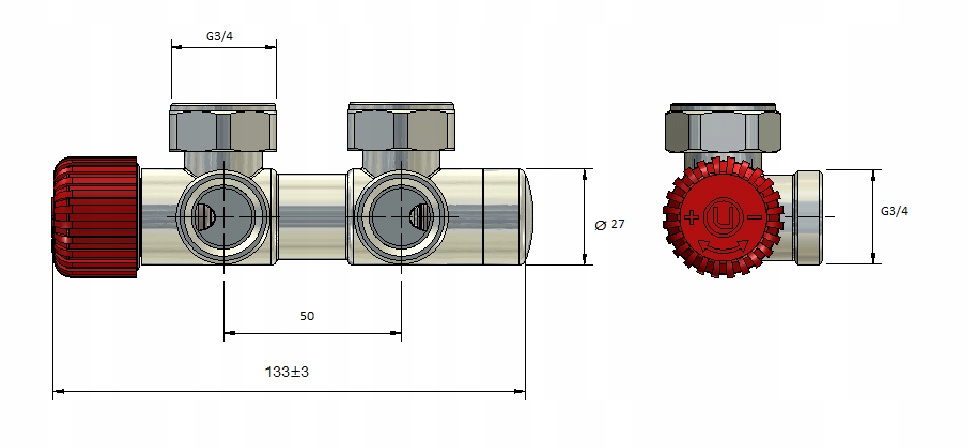

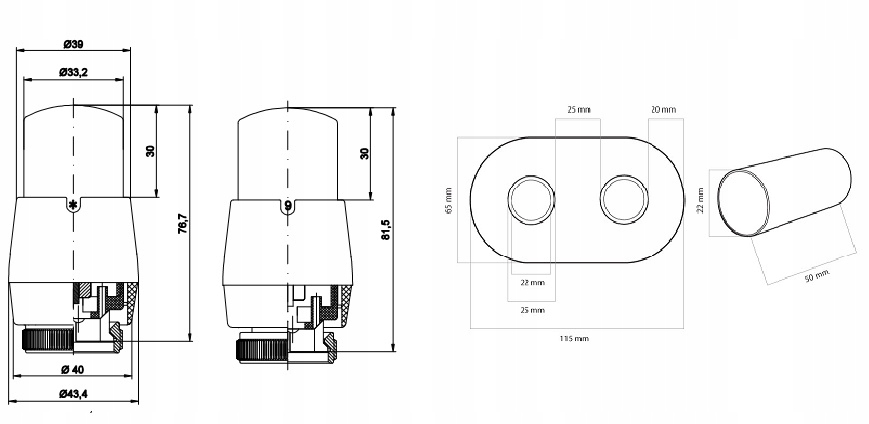

Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego Twins w wersji prawej oraz wymiary tulejek maskujących, rozety zespolonej owalnej i głowicy termostatycznej.

DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI!

KOLORYSTYKA

Produkty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki - odzwierciedlające rzeczywisty kolor- znajdziesz poniżej

MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory termostatyczne Twins możesz podłączyć do grzejnika gdy masz wejście:

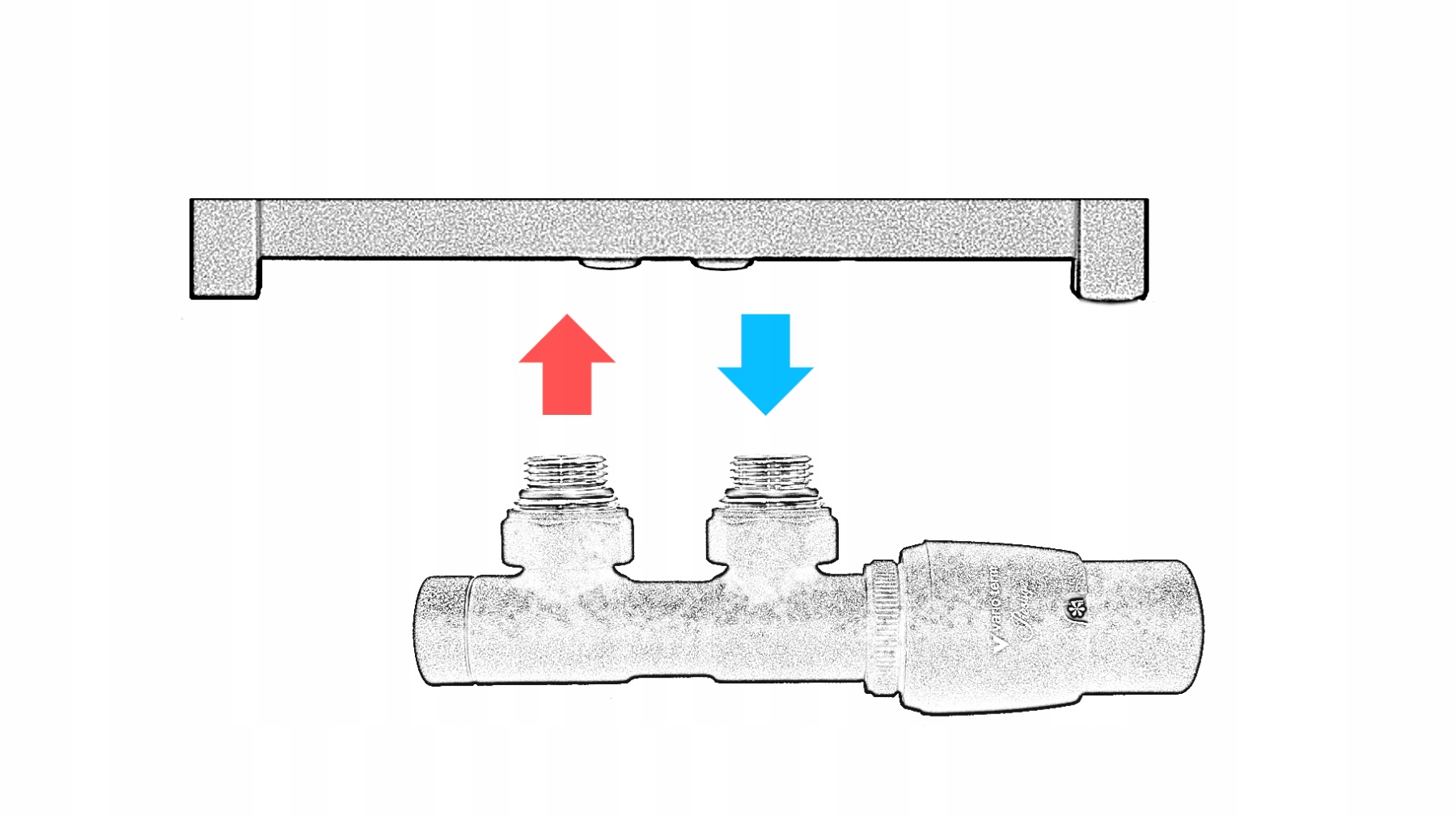

 - dolne środkowe - które prezentują dwa schematy poniżej

                a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Twins prawy

                b) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Twins lewy

MOŻLIWE INSTALACJE:

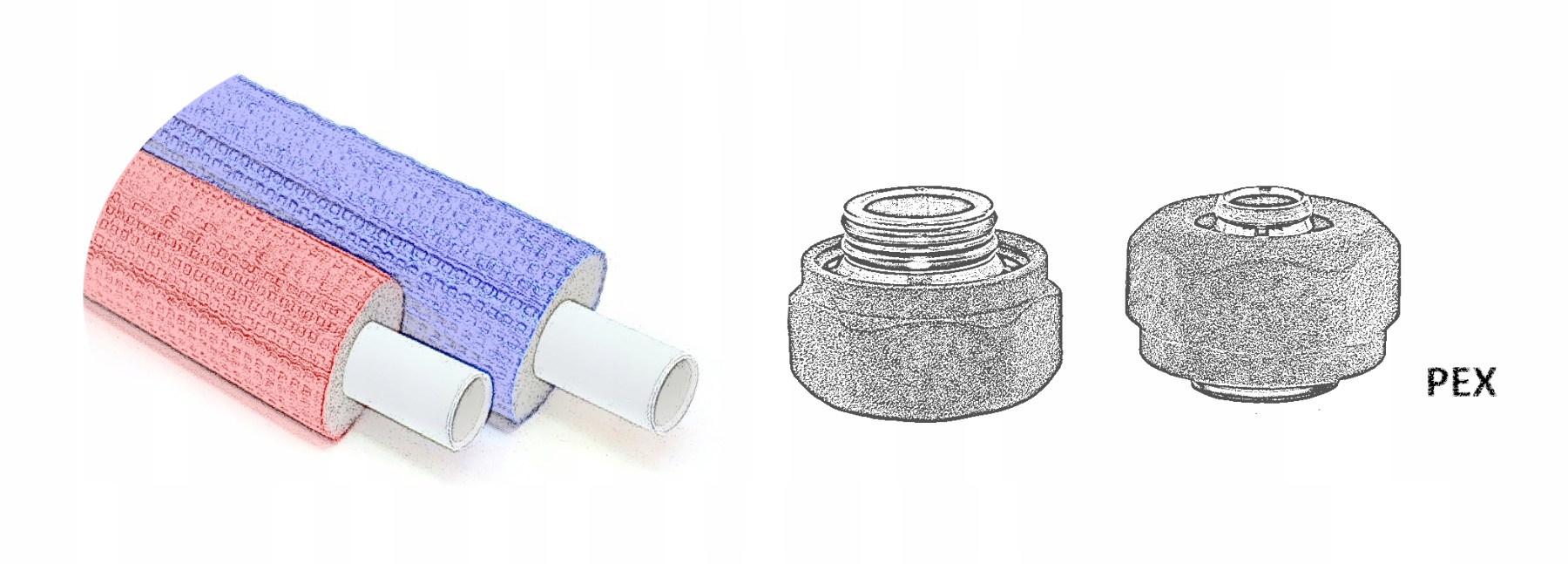

Zawór Twins możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

Zawór Twins możesz podłączyć zarówno do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej

Zawór Twins możesz podłączyć również do instalacji 1/2 - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
