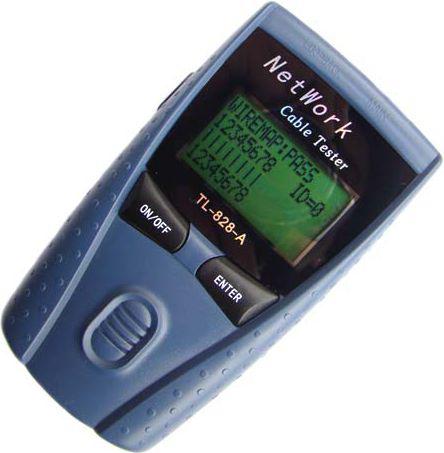

Tester sieci LAN RJ45/BNC wyświetlacz LCD TL-828A

Tester okablowania sieciowego Network Cable Tester jest profesjonalnym narzędziem do szybkiego i wygodnego sprawdzenia poprawności wykonania zarówno sieci Ethernetowych, przewodów (patchcordów) wykonanych z tzw. skrętki komputerowej oraz sieci i połączeń wykonanych z kabli współosiowych oraz wielożyłowych. Tester przeznaczony jest do testowania sieci i przewodów wykonanych z każdego rodzaju skrętki, zarówno nieekranowanej (UTP) jak i ekranowanej (FTP, STP) kategorii 5, 5e oraz 6. Tester może również testować poprawność sieci wykonanych z kabla współosiowego (koncentryka)

Dzięki nowoczesnej konstrukcji tester pozwala na sprawdzenie zarówno poprawności połaczeń jak i zgodności z normami T568A, T568B, 10Base-T oraz Token Ring.
Tester sprawdza instalacje oraz wykrywa i prezentuje optycznie (na 4 wierszowym 16-sto znakowym wyświetlaczu LCD) :
- mapę połączeń (z informacją o zwarciach i przerwach na konkretnych połączeniach)
- pomiar długości przewodów parowanych oraz nieparowanych
- pomiar porawności wykonania instalacji telefonicznej lub antenowej:
   - zwarcia między przewodami
   - przerwy (rozwarcia) testowanych przewodów
   - błędne połączenia przewodów (np. końcówka z nr 1 na jednym końcu trafia na nr 3 na drugim końcu testowanego odcinka sieci)
   - odwrotne połączenia w parze (połączenie w parze jest wykonane odwrotnie niż powinno)
   - przeploty (przewody są połączone prawidłowo tzn. 1-1, 2-2, itd, ale nieprawidłowo są skręcone pary tzn przewód nr 1 tworzy parę z przewodem nr 3 zamiast 2)

Uwaga: w celu testowania instalacji innych niż sieć komputerowa, należy posiadać odpowiednie reduktory pomiarowe (BNC-RJ45, DSUB-RJ45, IEC-RJ45, RJ11-RJ45, RJ12-RJ45 itp), ponieważ tester posiada tylko gniazda typu RJ45. W komplecie z miernikem dostarczamy reduktory RJ12-RJ45 oraz 4xkrokodylki-RJ45. Inne potrzebne reduktory należy wykonać we własnym zakresie.

Tester składa się z dwóch części: nadajnika i odbiornika pozwalających na wygodne testowanie elementów sieci komputerowej o długości do 1350m.
Odbiornik (zakładany na końcu testowanej instalacji) niezbędny jest do wyznaczenia mapy połączeń.
Pomiar długości przewodów wykonawany jest na instalacji otwartej (bez zakładania odbiornika).

Uwaga! Z uwagi na technikę pomiaru długości przewodów pomiar długości skrętki ekranowanej może być mniej precyzyjny niż w przypadku przewodów nieekranowanych (zakłócenia odbić od ekranu). Błędy dotyczą tylko pomiarów długości i tylko przewodów ekranowanych.

Automatyczny wyłącznik (po 30 minutach) pozwala na oszczędzanie baterii i wydłuża czas działania testera.
Beeper w odbiorniku potwierdza zamknięcie obwodu testowanego odcinka instalacji.

Oferowany tester ze względu na swoje możliwości, polecany jest instalatorom wykonującym instalacje w obiektach o dużej liczbie okablowywanych pomieszczeń.
