Serwer ICS-2100T 1xRS-232485, 1x 0/100BASE-TX

Kategoria Planeta

Marka :  Planeta

Ekonomiczne rozwiązanie dla aplikacji RS232/422/485

Serwer urządzeń szeregowych PLANET ICS-2100T jest specjalnie zaprojektowany do konwersji komunikacji szeregowej RS232, RS422 lub RS485 na przemysłową sieć Fast Ethernet, aby skutecznie i niedrogo zwiększyć zasięg sieci. W ICS-2100T znajduje się jeden port RJ45 10/100BASE-TX RJ45, a jego temperatura pracy waha się od -40 do 75 stopni C dla potrzeb Twojej sieci. ICS-2100T to serwer oszczędzający czas i ekonomiczne rozwiązanie dla użytkowników / integratorów systemów.

Zdalne zarządzanie

Ponieważ ICS-2100T zapewnia łatwe połączenie szeregowe-Ethernet i połączenie z siecią TCP/IP.  Obsługuje zarówno tryby pracy aplikacyjnej, jak i szeregowej dla połączenia alarmowego lub adresu IP.

Stabilna wydajność w trudnych warunkach

ICS-2100T zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i silne przepięcia elektryczne, które zwykle występują na halach produkcyjnych lub w szafach sterowania ruchem.

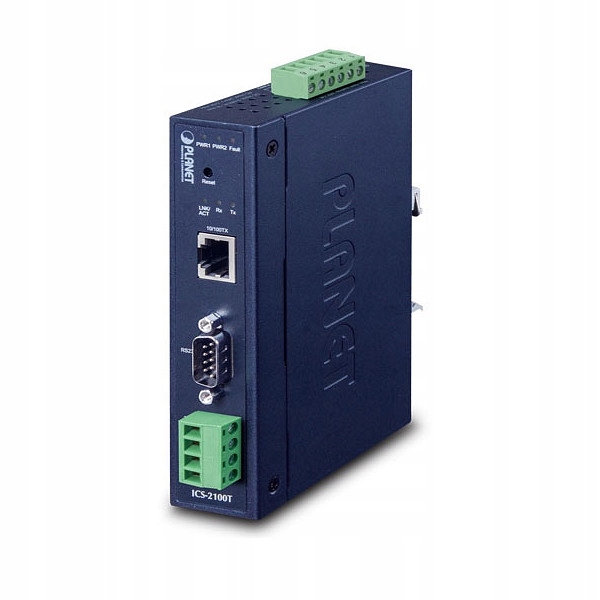

ICS-2100T, wyposażony w kompaktową metalową obudowę w standardzie IP30, umożliwia montaż na szynie DIN lub na ścianie w celu efektywnego wykorzystania przestrzeni.

Podwójne wejście zasilania dla systemu sieciowego

ICS-2100T posiada silny system podwójnego zasilania o szerokim zakresie napięć (9V~48V DC / 24V AC) włączony do sieci automatyki klienta w celu zwiększenia niezawodności systemu i czasu pracy bez przestojów. Gdy zasilacz nr 1 przestanie działać, funkcja przełączania awaryjnego zostanie aktywowana automatycznie, aby utrzymać zasilanie ICS-2100T przez zasilacz nr 2 bez przerwy w działaniu.

Skuteczny alert dla lepszej ochrony

ICS-2100T jest wyposażony w funkcję alarmu awarii, która może ostrzegać użytkowników, gdy coś jest nie tak z serwerem urządzeń szeregowych. Dzięki tej idealnej funkcji użytkownicy nie musieliby tracić czasu na szukanie, gdzie jest problem.

Cechy kluczowe

Interfejs szeregowy

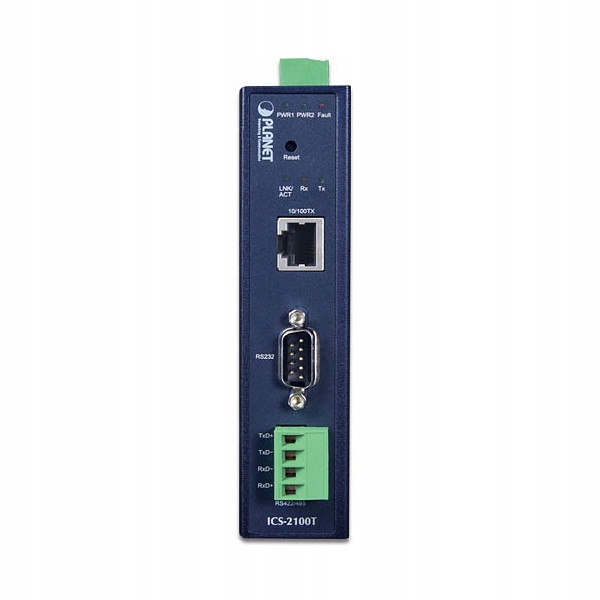

• Jeden interfejs DB9 obsługujący RS232
• Jeden interfejs bloku zacisków, który obsługuje standardy 2-przewodowego RS485 i 4-przewodowego RS422/RS485
• Asynchroniczne szybkości transmisji danych szeregowych do 921600bps

Interfejs Ethernet

• 1 port  10/100BASE-TX  RJ45 z funkcją auto MDI/MDI-X

Zarządzanie

• Zarządzanie podwójnym stosem IPv4 i IPv6
• Interfejsy zdalnego zarządzania

• IP NTP (Network Time Protocol) i zarządzanie DNS
• Standardowy interfejs TCP/IP i wszechstronne tryby pracy
•
• Tryb pracy szeregowej wybrany przez interfejs zarządzania
• Tryb połączenia parowego do łączenia dwóch urządzeń szeregowych przez sieć
• Umożliwia dostęp do maksymalnie 4 hostów w trybie klienta TCP
• Aktualizacja oprogramowania przez protokół HTTP
• Dostępna kontrola bezpieczeństwa IP w celu zapobiegania nielegalnym użytkownikom
• Powiadomienie o wydarzeniu

- Zdalny serwer Syslog- Pułapka SNMP- Alarm wyjścia przekaźnikowego

• Klient DHCP do przydzielania adresu IP
• Narzędzie PLANET Smart Discovery automatycznie wyszukuje urządzenia klienckie w sieci

Obudowa przemysłowa i instalacja

• Metalowa obudowa IP30
• Konstrukcje na szynę DIN i do montażu na ścianie
• Nadmiarowy projekt zasilania

- Od 9 do 48 V DC / 24 V AC, nadmiarowe zasilanie z zabezpieczeniem przed odwrotną polaryzacją

• Obsługuje ochronę 6000 VDC Ethernet ESD
• Temperatura pracy od -40 do 75 stopni C
• Swobodny upadek, wstrząsy i wibracje dla przemysłu
• Obsługuje rozbudowane wskaźniki LED do diagnostyki sieci
• Przycisk resetowania do przywracania ustawień fabrycznych

 Specyfikacja:

Interfejs szeregowyPorty szeregowe 1 x męski DB9 dla RS232

1 x 4-pinowy blok zacisków dla RS422/RS485

Standardy seryjne RS232/4-przewodowy RS422 lub RS485/2-przewodowy RS485 Szybkość transmisji (szybkość transmisji danych) 50bps do 921Kbps Bity danych 5, 6, 7, 8 Rodzaj parzystości 1, 1,5, 2 Bit stop Odd, Even, None, Space, Mark Kontrola przepływu RTS/CTS i DTR/DSR (tylko RS232)

XON/XOFF

Sygnały RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS422: Tx+, Tx-, Rx+, Rx-, GND

4-przewodowy RS485: Tx+, Tx-, Rx+, Rx-, GND

2-przewodowy RS485 : Dane A (+), Dane B (-), GND

Przydzielenie pinu Szpilka RS232 RS422

RS485-4W

RS485-2W 1 DCD TxD+ -- 2 RxD TxD- -- 3 TxD RxD- Dane- 4 DTR RxD+ Dane+ 5 GND GND GND 6 DSR -- -- 7 RTS -- -- 8 CTS -- -- 9 -- -- -- Interfejs EthernetPorty Ethernet 1 x RJ45 Standard 10/100BASE-TX Dystans 100m Ochrona ESD 6KV Ochrona przed przepięciami 2KV Sprzęt komputerowyInstalacja Zestaw na szynę DIN i ucho do montażu na ścianie Załącznik IP30 metalowy Wymiary (szer. x gł. x wys.) 32x87,8x135mm Waga 392g Wskaźniki LED System: Power 1, Power 2, Fault, SYS

Port TP: Link/aktywny

port szeregowy: Tx i Rx

Wymagania dotyczące zasilania 9~48V DC / 24V AC, nadmiarowe zasilanie z zabezpieczeniem przed odwrotną polaryzacją Pobór energii Pełne

obciążenie 9 V DC: 0,35 A (3,15 W) 12

V DC: 0,28 A (3,36 W) 24

V DC: 0,12 A (3 W)

48 V DC: 0,08 A (3,84 W)

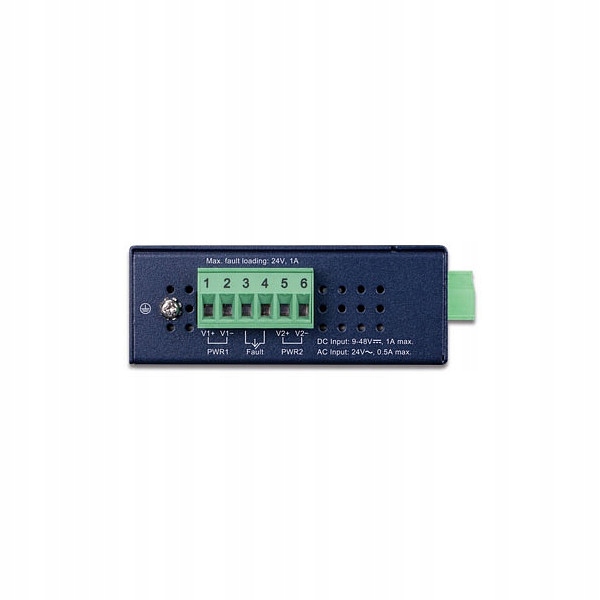

Złącze Zdejmowany 6-pinowy blok zacisków dla wejścia zasilania

Pin 1/2 dla zasilania 1, Pin 3/4 dla alarmu błędu, Pin 5/6 dla zasilania 2

Alarm Zapewnia jedno wyjście przekaźnikowe na wypadek awarii zasilania

Wytrzymałość prądowa przekaźnika alarmowego: 1A @ DC 24V

Przycisk reset < 5 s: Ponowne uruchomienie systemu

> 5 s: Ustawienie fabryczne

ZarządzanieInterfejsy zarządzania Zarządzanie przez Internet Zarządzanie

narzędziem VCOM w systemie Windows

SNMPv1, v2c / SNMP Trap

Monitorowanie UNI-NMS

PLANET Smart Discovery Utility

Wersja IP IPv4 i IPv6 Tryb pracy Serwer

TCP Klient TCP Klient

UDP

Wirtualny COM

RFC2217

Połączenie pary ? zdalny (podrzędny)

Połączenie pary ? lokalny (główny)

konwerter Modbus serwer / klient

Obsługa wirtualnej platformy narzędziowej COM Tylko dla

?systemu Windows : Windows XP

?Windows Server 2003

?Windows 7

?Windows Server 2008

?Windows 8 (należy zainstalować najnowszą wersję WinPcap)

?Windows Server 2012 (należy zainstalować najnowszą wersję WinPcap)

?Windows 10

Bezpieczeństwo Zezwól na maks. 4 dostępne hosty/zakresy adresów IP Bazy MIB SNMP RFC1213 MIB-II

RFC1317 RS232-like MIB

Zgodność ze standardamiZgodność z przepisami FCC część 15 klasa A,

certyfikat CE klasa A

Testy stabilności IEC60068-2-32 (swobodny upadek)

IEC60068-2-27 (wstrząs)

IEC60068-2-6 (wibracje)

Normy IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 958 NTP

RFC 1591 DNS (tylko klient)

RFC 1908 SNMPv2c

RFC 2068 HTTP

RFC 2131 Klient DHCP

RFC 2732 Format dla Dosłowne adresy IPv6 w

RFC 3315 Klient DHCPv6

RFC 3513 Architektura adresowania IPv6

RFC 3596 DNSv6

RFC 4443 ICMPv6

EIA/TIA RS232/422/485

Zatwierdzenie regulacyjne RoHS Środowisko pracy:temperatura robocza -40 ~ 75 stopni C Temperatura przechowywania -40 ~ 85 stopni C Wilgotność 5 ~ 95% (bez kondensacji)
