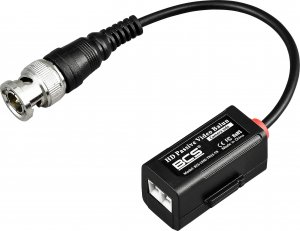

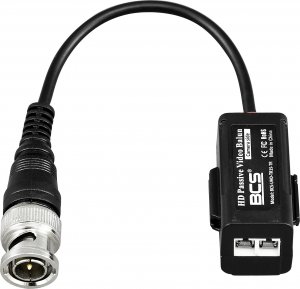

System przekazu sygnału AV BCS Konwerter-nadajnik do przesyłania sygnału wideo po skrętce BCS-UHD-TR1S-TR

Zestaw konwerterów do przesyłu sygnału video w formatach AHD - CVI - TVI - ANALOG po skrętce z mocowaniem śrubowym przewodu UTP. W konwerterach zastosowano technologię rozróżniającą nadajnik od strony kamery (czerwone oznaczenie) oraz odbiornik od strony rejestratora (niebieskie oznaczenie) co w znacznym stopniu poprawiło jakość przesyłanego obrazu.

Cechy główne:

• Transmisja real-time
• Niewymagane zasilane
• Wsparcie NTSC, PAL, SECAM
• Kompatybilność z HDCVI, HDTVI, AHD, CVBS
• HDCVI 720P: 440m, 1080P: 230m, 4Mpx: 230m przez UTP cat5e/6
• HDTVI 720P: 190m, 1080P: 190m, 3Mpx: 200m, 5Mpx: 180m przez UTP cat5e/6
• AHD 720P: 320m, 960H: 320m, 1080P: 250m, 3Mpx: 180m, 4Mpx: 200m; 5Mpx: 200m przez UTP cat5e/6
• CVBS: 400m przez UTP cat5e/6
• Męski wtyk BNC z przewodem mini-coax 150mm
• Wtyk zakręcany do skrętki
• Wbudowana dioda transil (TVS) zabezpieczająca przed skutkami przepięć do 2KV
• Odporność na szum i nakładanie się sygnałów 60dB
• System blokowania zakłóceń
• Czerwony nadajnik od strony kamery
• Kompatybilny z odbiornikami BCS-HD-TR32-RE, BCS-HD-TR16-RE, BCS-HD-TR8-RE, BCS-HD-TR4-RE



Format wideo	PAL, NTSC, SECAM
Częstotliwość robocza	DC do 42MHz
Maksymalna odległość HDCVI	720P: 440m, 1080P: 230m, 4Mpx: 230m
Maksymalna odległość HDTVI	720P: 190m, 1080P: 190m, 3Mpx: 200m, 5Mpx: 180m
Maksymalna odległość AHD	720P: 320m, 960H: 320m, 1080P: 250m, 3Mpx: 180m, 4Mpx: 200m; 5Mpx: 200m
Maksymalna odległość CVBS	400m
Sygnał wspólny/różnicowy tłumienie	15KHz ~ 42MHz 60dB
Impedancja	Coax męski wtyk BNC: 75ΩWtyk zakręcany do skrętki: 100Ω
Tłumienie	1.5dB Max
Zabezpieczenie wejście/wyjście	2KV
Wymiary	43×18×18mm (bez przewodu i wtyku BNC)
Waga	40g
Warunki pracy	-20°~70°C; 0~95%RH
Kompatybilność z odbiornikami	BCS-HD-TR32-RE, BCS-HD-TR16-RE, BCS-HD-TR8-RE, BCS-HD-TR4-RE
