Sonniger Zestaw uchwytów GUARD poziom

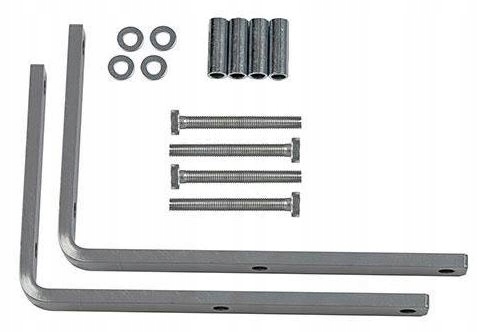

Zestaw uchwytów do kurtyn Guard poziome

• Montaż do ściany za pomocą uchwytu poziomego:

Kurtyna może być zamontowana do ściany w pozycji poziomej z wykorzystaniem 2 uchwytów montażowych do układu poziomego. W uchwytach są otwory Ø9mm dla śrub M8.

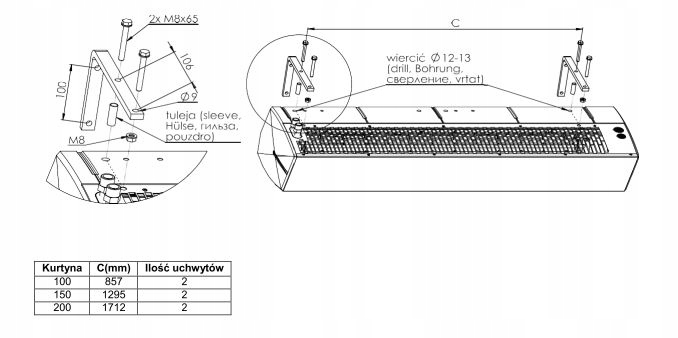

W obudowie EPP należy wywiercić otwory Ø 12-13mm na wprost istniejących otworów w stalowej kratce wlotowej. Dokładną lokalizację wskazują specjalne znaczniki na obudowie EPP i rysunek poniżej. Następnie w przygotowane otwory należy włożyć tuleje dystansowe i przykręcić uchwyty. Pozostałe śruby wkręcić w nitonakrętki umieszczone pod stalową kratką wlotową w taki sposób aby oba uchwyty były w jednej płaszczyźnie. Przeciw nakrętki pod uchwytami służą do zabezpieczenia śrub przed odkręcaniem.

Ważne aby minimalna odległość urządzenia od sufitu była nie mniejsza niż 150 mm. Zapewni to łatwy dostęp do króćców wymiennika wodnego, przepustów kablowych jak również umożliwi swobodny przepływ powietrza do kratki wlotowej urządzenia.

• Montaż poziomy pod sufitem za pomocą szpilek montażowych:

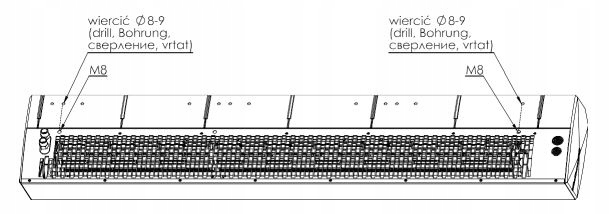

Montaż pod sufitem odbywa się za pomocą 4 szpilek M8. W celu podwieszenia urządzenia na szpilkach należy uprzednio wywiercić otwory Ø 8-9mm w obudowie EPP na wprost istniejących otworów w stalowej kratce wlotowej. Dokładną lokalizację wskazują specjalne znaczniki na obudowie EPP. Szpilki należy wkręcić w nitonakrętki na głębokości 10-14mm.

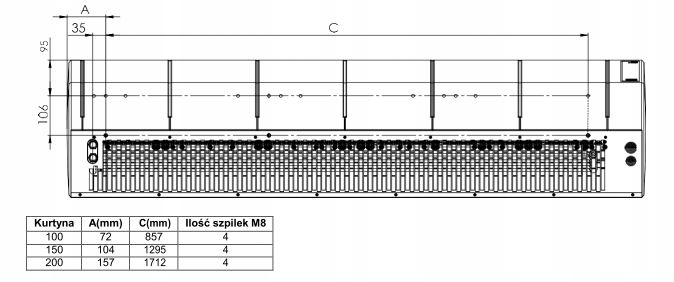

Poniższy rysunek przedstawia pozycję otworów montażowych pod szpilki.
