Secespol Wymiennik ciepła LB31-30 DN 25 SECESPOL HEXONIC 0203-0063

Wymiennik ciepła LB31-30 DN 25 SECESPOL HEXONIC 0203-0063 SECESPOL

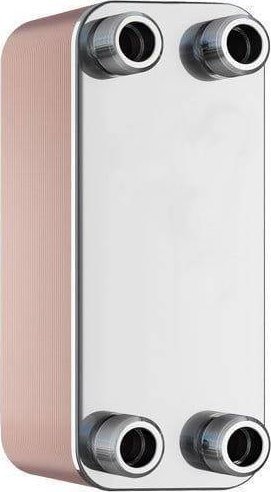

Wymiennik ciepła LB31-30 DN 25 0203-0063

Wymienniki L-line są wymiennikami płytowymi  lutowanymi miedzią przeznaczonymi do standardowych instalacji grzewczych lub chłodniczych typu ciecz-ciecz. Optymalne ukształtowanie kanałów przepływowych zapewnia kompromis między uzyskaniem niskich oporów przepływu a wysoką wydajnością wymiany ciepła. Szczelność konstrukcji oraz stałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Jest to sprawdzone rozwiązanie w domowych instalacjach grzewczych, węzłach cieplnych, kotłach grzewczych, kominkach z płaszczem wodnym. Dla każdej wielkości wymiennika istnieje możliwość wybrania różnych wielkości przyłączy oraz wersji dwuprzepływowej wymiennika, charakteryzującej się wysoką wydajnością wymiany ciepła przy bardziej wymagających parametrach

W wymiennikach płytowych powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet metodą twardego lutowania próżniowego (wymienniki płytowe lutowane) lub skręcone z użyciem uszczelek i ram zewnętrznych (wymienniki płytowe skręcane)

Przepływ płynów ukierunkowany w co drugi kanał tworzony przez płyty grzewcze

DANE TECHNICZNE:

• Typ produktu: WYMIENNIK
• Liczba płyt: 30
• Maks. ciśnienie robocze: 30 bar
• Maksymalna temperatura przepływu: 230°C
• Materiał: Stal nierdzewna
• Moc: 33 kW
• Model: Lutowany
• Przyłącze obwodu pierwotnego: Gwint zewnętrzny
• Przyłącze obwodu wtórnego: Gwint zewnętrzny
• Rozmiar gwintu obwodu pierwotnego: 1 cal
• Rozmiar gwintu obwodu wtórnego: 1 cal (25)
• Znamionowa średnica wewnętrzna obwodu pierwotnego: 1 cal (25)
• Ciśnienie maksymalne projektowe: 30 bar
• Ciśnienie projektowe minimalne: 0 bar
• Liczba przyłączy: 4.0
• Łączenie płyt: Lutowane miedzią
• Przepływ maksymalny: 1,44 m3/h
• Rodzaj przyłącza: Gwint zewnętrzny
• Rozstaw króćców w pionie: 232 mm
• Rozstaw króćców w poziomie: 68 mm
• Schemat przepływu: jednoprzepływowy
• Temperatura projektowa minimalna: -195°C
• Wyposażenie w izolację termiczną: nie
• Wyposażenie w uchwyt do mocowania: nie
• Wyposażenie w złączki stalowe do spawania: nie

https://terme.pl/data/gfx/pictures/large/0/1/9710_2.jpg

• Ilość płyt: 30
• Typ produktu: WYMIENNIK CIEPŁA
• Minimalna temperatura projektowa: -195°C
• Rozstaw króćców w poziomie: 68 mm
• Rozstaw króćców w pionie: 232 mm
• Maksymalny przepływ: 1,44 m3/h
• Liczba przyłączy: 4,0
• Ciśnienie projektowe minimalne: 0 bar
• Ciśnienie maksymalne projektowe: 30 bar
• Znamionowa średnica wewnętrzna obwodu pierwotnego: 1"
• Rozmiar gwintu obwodu wtórnego: 1"
• Rozmiar gwintu obwodu pierwotnego: 1"
• Model: Lutowany
• Moc: 33 kW
• Materiał: Stal nierdzewna
• Maksymalna temperatura przepływu: 230°C
• Rodzaj wymiennika: płytowy
• Kod producenta: 0203-0063
