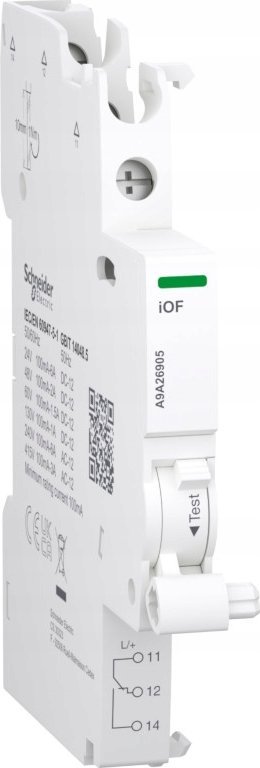

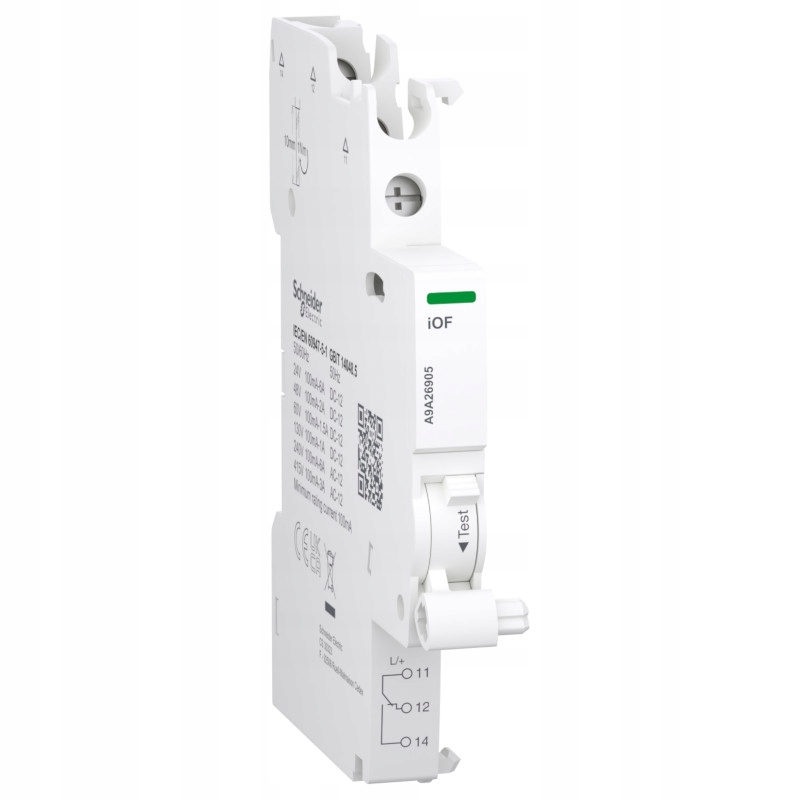

Styk pomocniczy Acti9 iOF, 1 przemienny (1 CO), zaciski górne, A9A26905

Dane techniczne:

• Typ produktu lub komponentu: Styk OC
• Zestaw styków sygnałowych: 1 Z/O
• [In] prąd znamionowy: 0,1…6 A 24...240 V, prąd przemienny (AC) 50/60 Hz
• [In] prąd znamionowy:  0,1…3 A 415 V, prąd przemienny (AC) 50/60 Hz
• [In] prąd znamionowy:  0,1…6 A 24 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…2 A 48 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…1,5 A 60 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…1 A 130 V, prąd stały (DC)
• Szerokość w modułach 9 mm: 1
• Znamionowe napięcie izolacji [Ui]: 500 V
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 Kv
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Masa produktu: 32 g
• Kolor: Biały
• Zacisk śrubowy (góra) 1 kabel (kable) 1…4 mm² - sztywny
• Zacisk śrubowy (góra) 1 kabel (kable) 0,5…2,5 mm² - elastyczny
• Zacisk śrubowy (góra) 2 kabel (kable) 2,5 mm² - sztywny
• Zacisk śrubowy (góra) 2 kabel (kable) 1,5 mm² - elastyczny z tulejką
• Długość odizolowanego odcinka: 10 mm
• Moment dokręcania: 1 N.m góra

Jest to modułowy styk pomocniczy OF Acti9, używany jako zdalny wskaźnik pozycji powiązanego urządzenia. W sieci AC prąd znamionowy (ln) wynosi od 100mA do 6A przy częstotliwości roboczej od 50Hz do 60Hz przy 240VAC oraz od 100mA do 3A przy częstotliwości roboczej od 50Hz do 60Hz przy 415VAC. W sieci DC prąd znamionowy (ln) zaczyna się od 100mA przy 24VDC do 130VDC. Wzrasta do 6A przy 24VDC, 2A przy 48VDC, 1.5A przy 60VDC i 1A przy 130VDC. Posiada 1 pozycyjny wyłącznik ze stykami typu 1 C/O. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych lub budynkach.

Ten styk iSD jest kompatybilny z seriami Acti9, takimi jak dwuzaciskowymi iC60 i iID.   iOF jest używany jako skrócona nazwa urządzenia lub kod zgodności. Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie sztywnego druta miedzianego. Zakres przekroju wynosi od 1mm² do 4mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie elastycznego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie 2 sztywnych drutów miedzianych. Zakres przekroju wynosi 2,5mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie 2 elastycznych drutów miedzianych z tulejami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 86 mm x (gł.) 73 mm. Kolor: biały (RAL 9003).

Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -35°C do +70°C.  Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i GB/T 14048.5. Ten produkt jest certyfikowany z oznaczeniami CE i UKCA.

Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. To oznacza:

1. budowanie energooszczędności, trwałości, wydajności

2. produkty o niskiej emisji CO2

3. ograniczanie wpływu na środowisko oraz pełna przejrzystość w tym zakresie

4. zgodność z najnowszymi przepisami m.in. z dyrektywą RoHS, certyfikatem o substancjach REACH oraz PEP (Product Environmental Profile)
