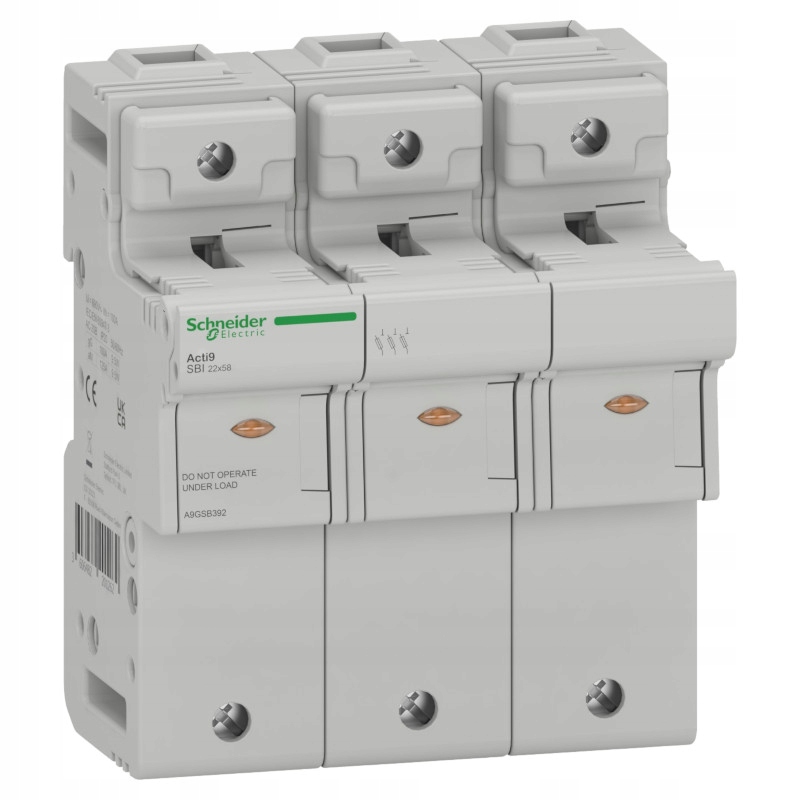

Schneider Electric, podstawa bezpiecznikowa, Acti9 SBI, 3P, 125A, rozmiar wkładki 22 x 58mm, SBI-125-3, A9GSB392

Podstawowe parametry

• Gama produktów: Acti9
• Nazwa produktu: Acti9 SBI
• Typ produktu lub komponentu: Rozłącznik bezpiecznikowy
• Skrócona nazwa urządzenia: SBI
• Opis biegunów: 3P

Dodatkowe parametry

• [In] prąd znamionowy: 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A
• Charakterystyka bezpiecznika: GG, AM
• Typ bezpiecznika: 22 x 58 mm
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC)
• Podstawa montażowa: 35 mm szyna symetryczna DIN
• Opis opcji blokowania: Nie zamykany na kłódkę
• Szerokość w modułach 9 mm: 12
• Wysokość: 126,5 mm
• Szerokość: 105 mm
• Głębokość: 70 mm
• Przyłącza - zaciski: Zaciski śrubowe1 kabel (kable) 2,5…25 mm² sztywny, Zaciski śrubowe1 kabel (kable) 2,5…25 mm² elastyczny
• Moment dokręcania: 3,5 N.m

Warunki pracy

• Normy: IEC EN 60947-3
• Stopień zanieczyszczenia: 3
• Temperatura otoczenia dla pracy urządzenia: -20…60 °C
• Temepratura otoczenia dla przechowywania: -40…80 °C

Urządzenie Acti9 SBI jest rozłącznikiem bezpiecznikowym niskiego napięcia. Zapewnia bezpieczeństwo i jest wiarygodnym rozwiązaniem dla budynków, przemysłu i producentów OEM o wysokiej zdolności wyłączania. Jest to 3-biegunowy rozłącznik bezpiecznikowy, o prądzie znamionowym do 125A (In), z krzywą bezpieczników gG lub aM o wymiarach wkładki bezpiecznikowej 22mm x 58mm. Ogólnym przeznaczeniem bezpiecznika gG jest zapewnienie ochrony przeciążeniowej i zwarciowej. Bezpiecznik aM do zastosowań silnikowych zapewnia ochronę przeciwzwarciową (ochrona obciążeń o dużym prądzie szczytowym). Produkt ten spełnia wymagania normy IEC EN 60947-3. Znamionowe napięcie łączeniowe (Ue) wynosi do 690VAC. Podłączenie zacisków śrubowych możliwe jest dla sztywnego kabla miedzianego (1 przewód) i elastycznego kabla miedzianego (1 przewód). Pojemność przekroju kabla wynosi od 2,5mm² do 25mm². Może być montowany na szynie DIN w celu modułowej instalacji. Szerokość w modułach 9mm wynosi 12 modułów. Wymiary to (szer.) 105mm x (wys.) 126,5mm x (gł.) 70mm. Stopień zanieczyszczenia wynosi 3. Moment dokręcenia połączenia wynosi 3,5N.m dla wkrętaka typu PZ2. Temperatura otoczenia dla pracy wynosi od -20°C do +60°C. Temperatura otoczenia dla przechowywania wynosi od -40°C do +80°C.

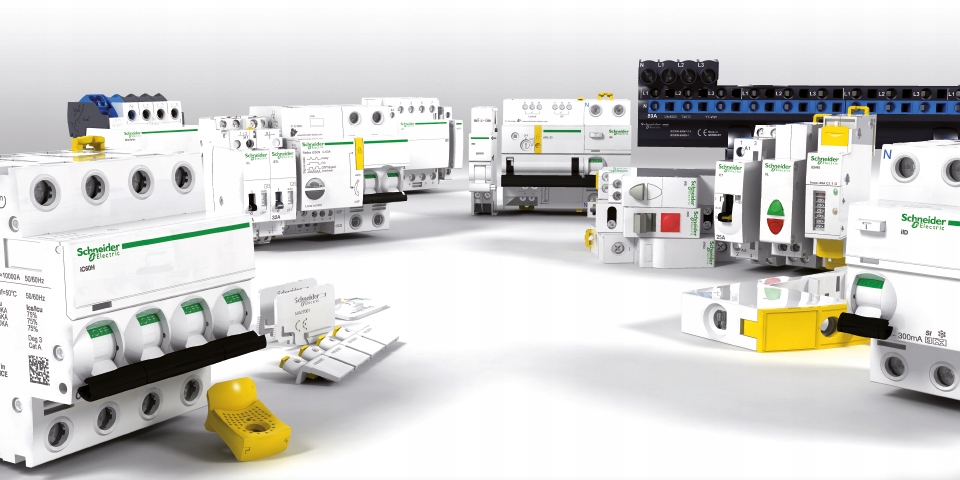

Aparatura modułowa Acti 9 Schneider Electric ustanawia wysokie standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania przy użyciu systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwacji instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, aby zminimalizować czas przestoju i zapobiegać przypadkowym wyzwaleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. Na miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparatura modułowa Acti 9 może być łatwo rozbudowywana. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
