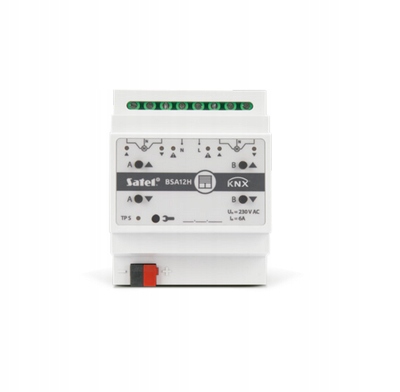

Satel SATEL KNX 2-kanałowy aktor żaluzjowy 230V AC KNX-BSA12H

Moduł KNX-BSA12H jest urządzeniem sterującym ruchem zasłon i okien, które są napędzane silnikiem elektrycznym. Moduł ten umożliwia sterowanie różnymi typami zasłon, takimi jak żaluzje poziome, rolety i markizy. Możliwe jest również sterowanie ruchem okien. Moduł KNX-BSA12H obsługuje urządzenia zasilane napięciem 230 V AC i posiada dwa wyjścia fizyczne, które odpowiadają dwóm kanałom logicznym.

Funkcje

• komunikacja z magistralą KNX przez wbudowane złącze magistrali
• wykrywanie stanu modułu i poszczególnych kanałów
• wybór typu zasłony dla każdego kanału
• automatyczna detekcja czasu przesuwu i czasu zmiany położenia listewek
• alarmy pogodowe (deszcz, wiatr, mróz)
• funkcja wymuszania pozycji
• wywołanie sceny dla każdego kanału za pomocą poleceń 1- i 8-bitowych
• zabezpieczenia do wykrywania błędów zasłony (brak zasilania, nieprawidłowe położenie, zacięcie mechaniczne, przegrzanie silnika)
• ręczne sterowanie przesuwem zasłony za pomocą przycisków na obudowie
• diody LED do wyświetlania stanu każdego kanału / zasłony
• konfiguracja modułu za pomocą oprogramowania ETS
• możliwość montażu na szynie DIN (35 mm)

Specyfikacje

Wymiary obudowy

70 x 92 x 60 [mm]

Zakres temperatur pracy

0°C...+45°C

Masa

188 [g]

Stopień ochrony IP

IP20

Maksymalny moment dokręcający

0.5 [N·m]

Zakres temperatur dla składowania/transportu

-25°C...+70°C

Liczba pól na szynie DIN

4

Maksymalny przekrój przewodu

2.5 [mm²]

Pobór prądu z magistrali KNX

Maksymalna liczba obiektów komunikacyjnych

45

Maksymalna liczba adresów grupowych

256

Maksymalna liczba asocjacji

256

Napięcie zasilania (magistrala KNX)

20...30 [V DC]

Napięcie znamionowe Uₙ

230 V AC

Obciążalność prądowa trwała zestyku Iₙ

6 [A]
