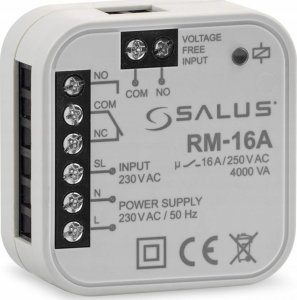

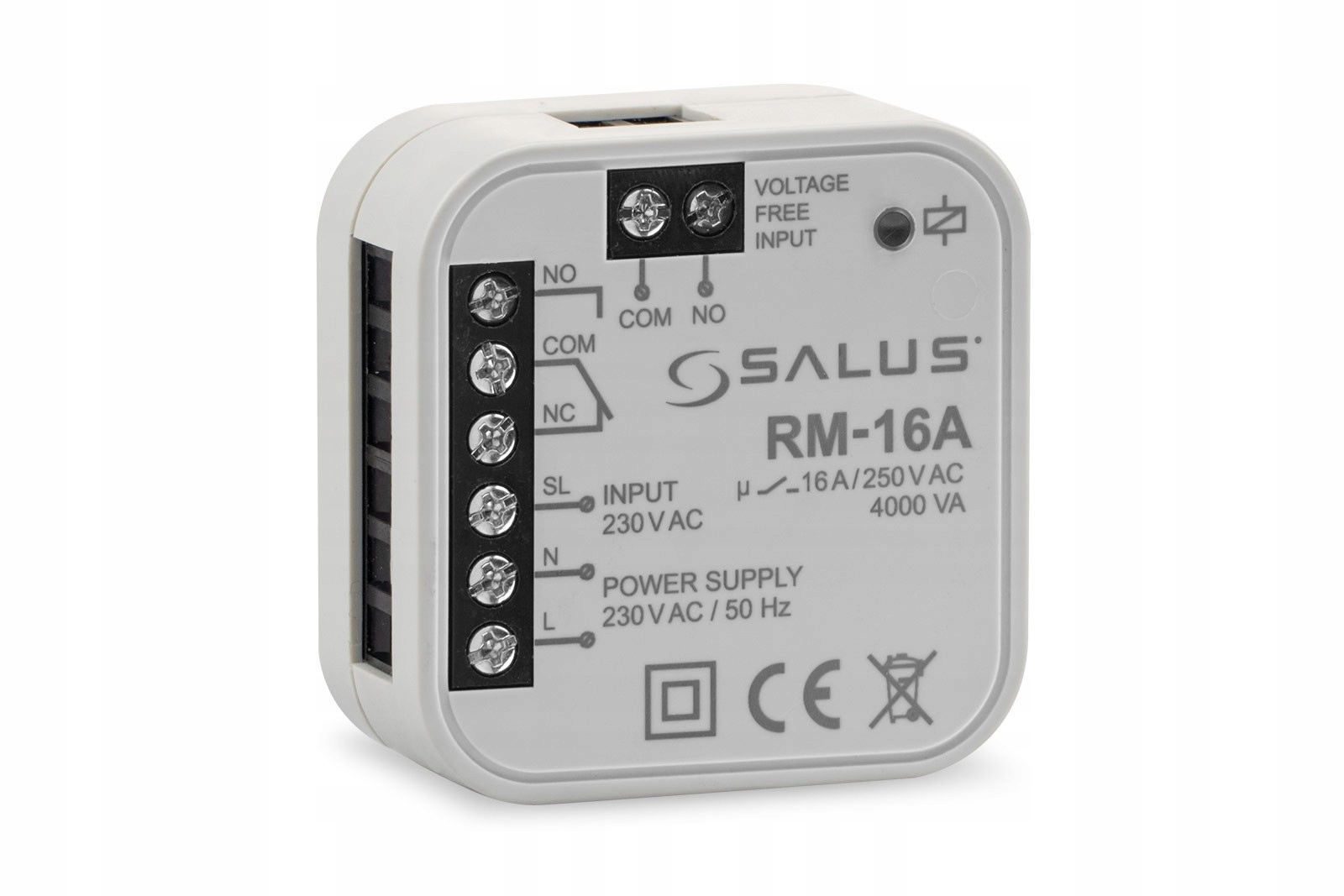

Moduł przekaźnika RM-16A

Moduł przekaźnika RM-16A służy do włączania/wyłączania urządzeń elektrycznych. Dzięki niedużym rozmiarom można go zamontować w puszce instalacyjnej, bądź tam, gdzie jest potrzeba sterowania urządzeniem obciążonym maksymalnie 16 A.

Przykładowe zastosowania:

• Sterowanie urządzeniem grzewczym (typu ON-OFF) poprzez połączenie z przekaźnikiem regulatora napięcia 230 V AC z serii EXPERT NSB, HTR, BTR (np. VS30/HTRP/BTRP).
• Sterowanie kotłem stałopalnym (który wymaga styku NC/COM), poprzez podłączenie do module przekaźnika RM16-A regulatora temperatury z wyjściem COM/NO (np. T105).
• Połączenie urządzenia o większej mocy niż przekaźnik w regulatorze. Maksymalny prąd poboru urządzenia elektrycznego nie może przekroczyć 16 A.
• Połączenie listwy centralnej (KL06/KL08NSB/KL08RF) z większą ilością siłowników lub innych urządzeń niż siłowniki termoelektryczne, podłączonych do listwy centralnej, w celu odciążenia kontaktów (np. pompy, siłowniki, elektryczne maty grzewcze)

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Maksymalne obciążenie: 16 A / 250V AC
• Wejście bez napięcia NO/COM - Połączenie regulatora z przekaźnikiem bez napięcia NO/COM
• Wejście napięciowe SL - Połączenie regulatora ze sygnałem wyjściowym napięciowym 230V AC
• Sygnał wyjściowy: Przekaźnik NO/COM/NC

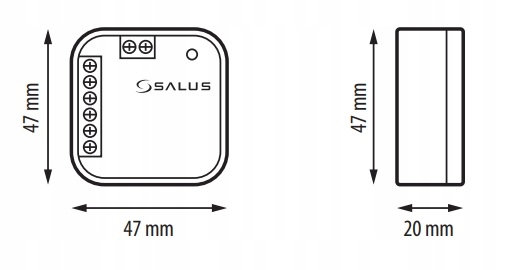

• Wymiary [mm] 47 x 47 x 20

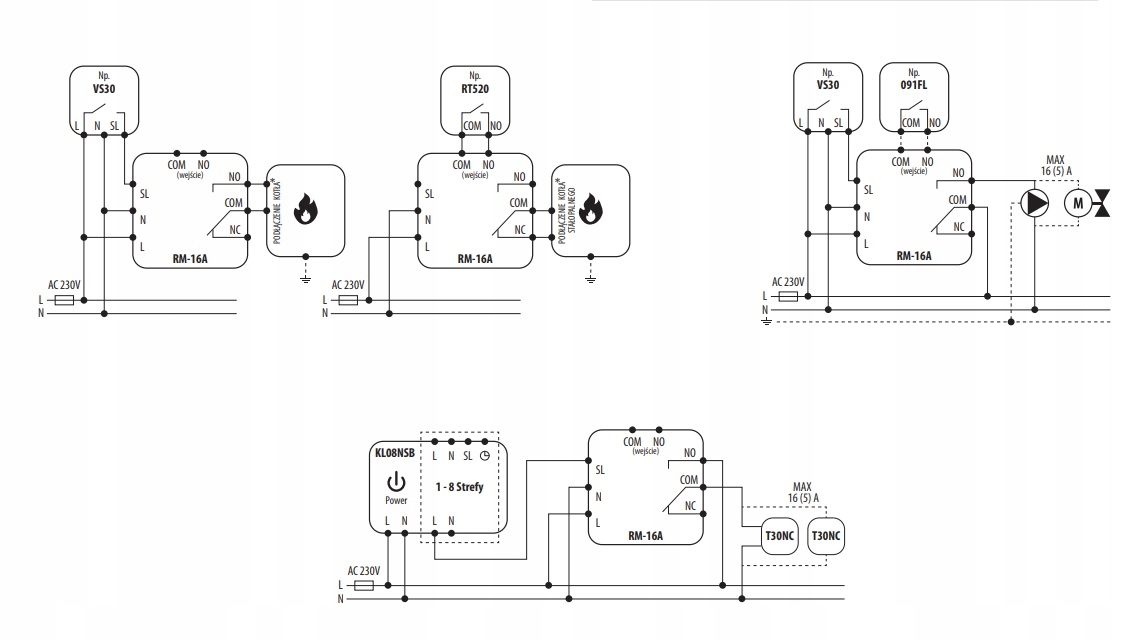

Przykładowe schematy podłączenia:
