Wewnętrzny kontroler dostępu PR102DR-BRD

Opis

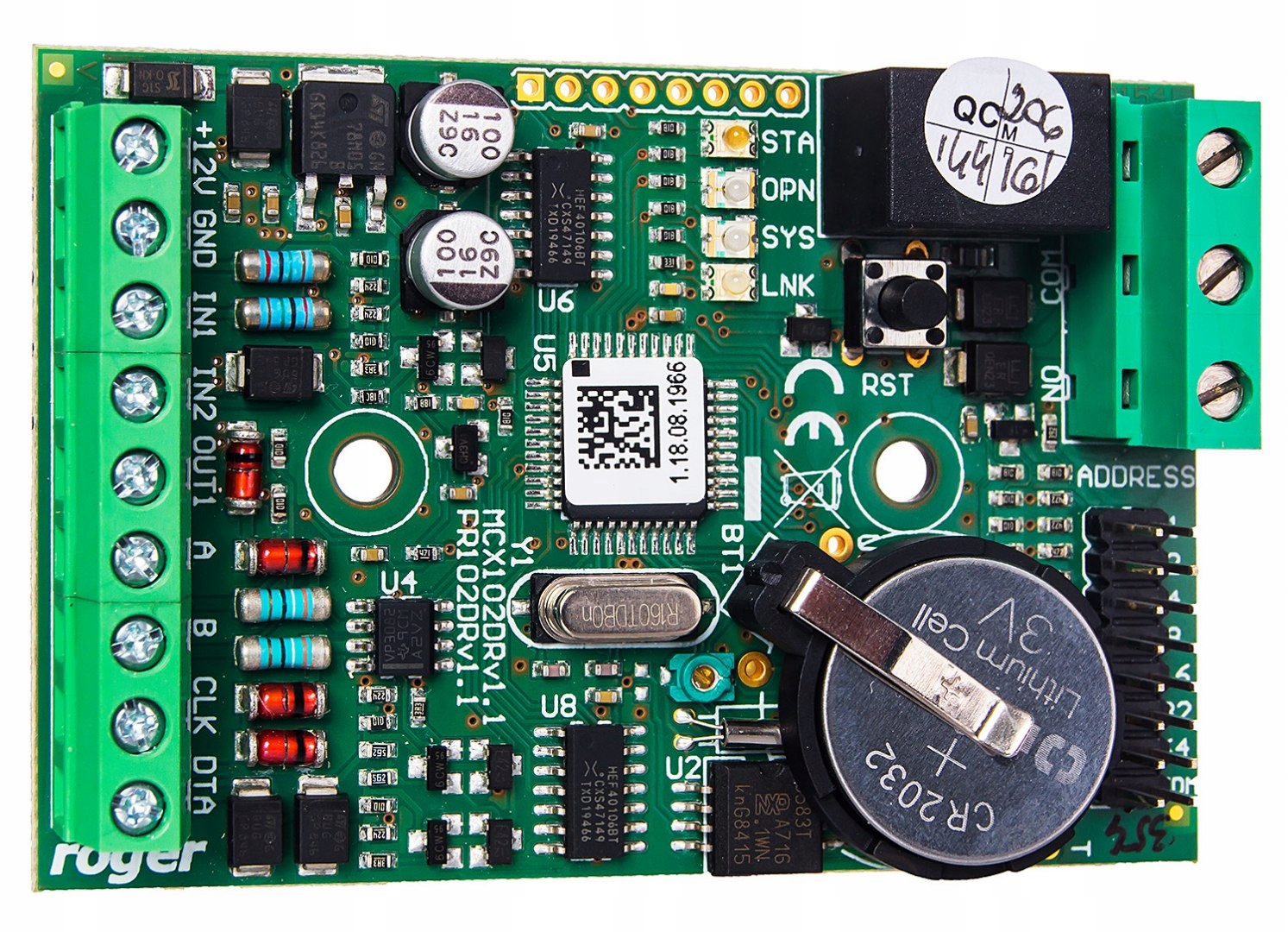

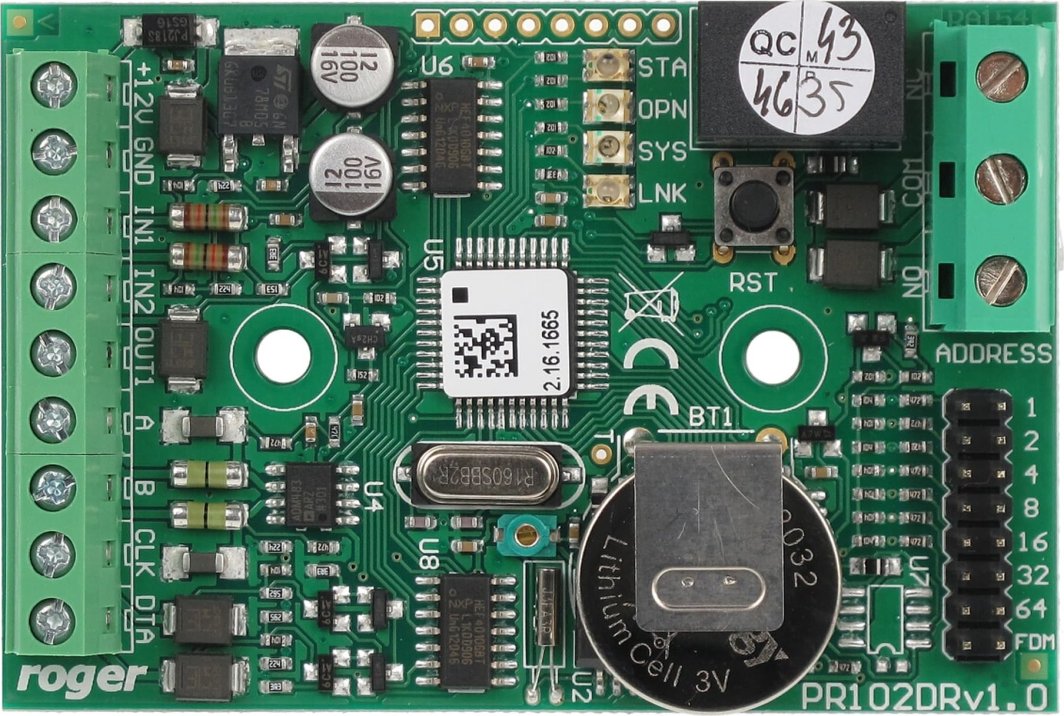

Wewnętrzny kontroler PR102DR to urządzenie, które umożliwia kontrolę dostępu do wybranych pomieszczeń. Kontroler ten jest częścią systemu kontroli dostępu RACS 4 i może obsługiwać do 4000 użytkowników. Może być stosowany zarówno w samodzielnych instalacjach, jak i w sieciowych. W obudowie kontrolera znajduje się elektroniczny moduł, który można łatwo zamontować na szynie DIN. Kontroler wyposażony jest w interfejs komunikacyjny RS485, który służy zarówno do programowania, jak i do komunikacji w sieci. Można go zarządzać lokalnie za pomocą portów szeregowych COM/USB lub zdalnie przez sieć komputerową WAN/LAN. Kontroler posiada również różne wejścia i wyjścia, które można programować według potrzeb.

Programowanie kontrolera

Aby skonfigurować kontroler, należy podłączyć go do komputera za pomocą odpowiedniego interfejsu komunikacyjnego: UT-2USB, UT-4DR lub RUD-1, lub do centrali CPR32-NET-BRD. Następnie można użyć Kart Programujących, które są specjalnymi kartami zbliżeniowymi, aby zaprogramować kontroler zgodnie z określonymi funkcjami.

Instalacja

Kontroler może być zainstalowany wewnątrz budynków. Przed wykonaniem jakichkolwiek połączeń elektrycznych należy odłączyć napięcie zasilania. Wszystkie urządzenia podłączone do magistrali komunikacyjnej RS485 systemu KD powinny być uziemione (GND) do tego samego punktu, co wszystkie zasilacze w systemie.

Zadania kontrolera dostępu

Kontrolery dostępu mają podstawową funkcję podejmowania decyzji dotyczących obsługi przejścia. Logika działania przejścia i podjęcie decyzji opierają się na danych konfiguracyjnych zapisanych w pamięci kontrolera. Decyzje obejmują m.in. prawa dostępu, harmonogramy czasowe, tryby uzbrojenia systemu, sygnalizację stanów alarmowych i inne.

Specyfikacja

• Napięcie zasilania: Nominalne 12VDC, dopuszczalne 10 - 15VDC
• Średni pobór prądu: 40mA

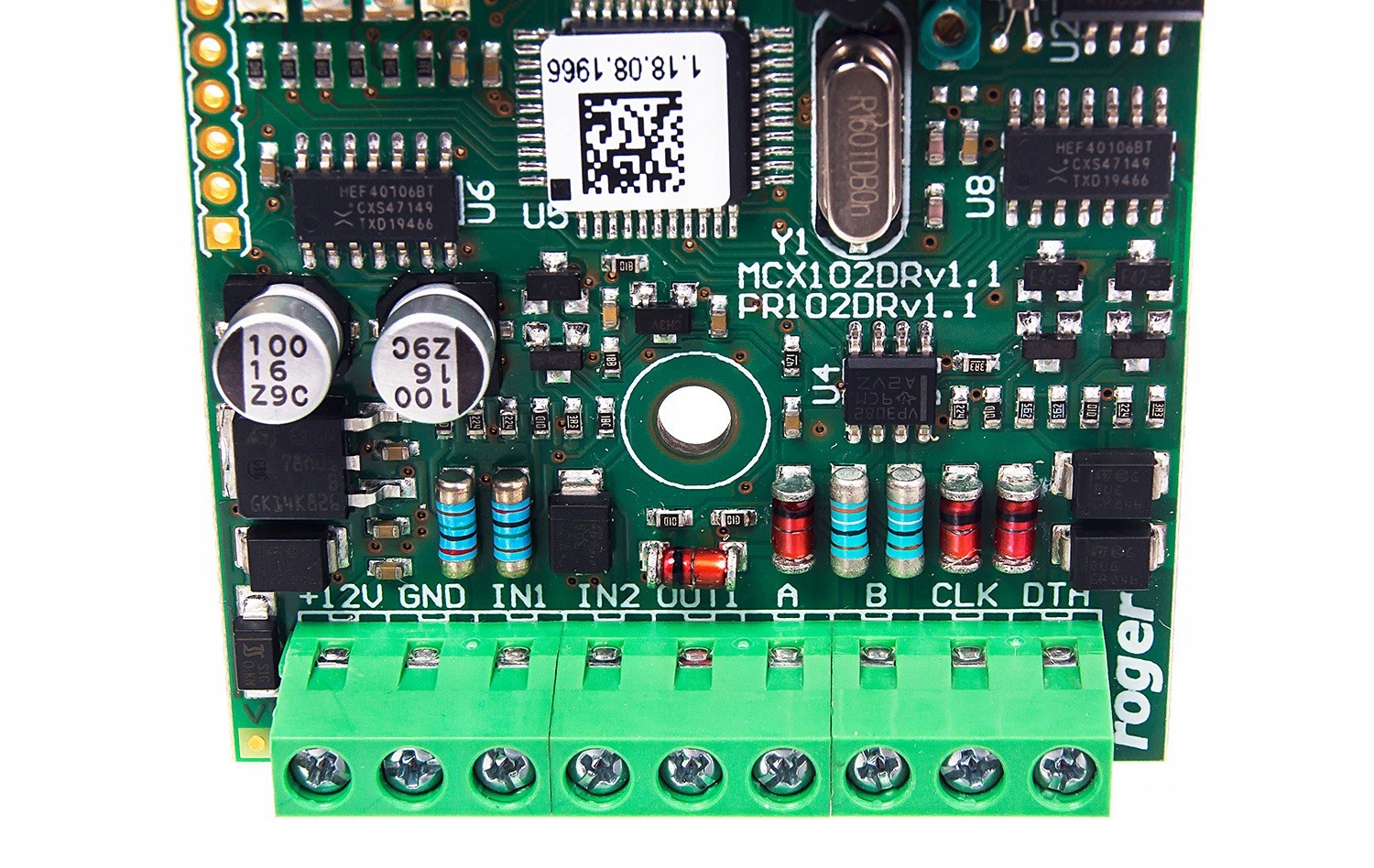

• Wejścia: Dwie (IN1 - IN2) dwustanowe linie wejściowe NO/NC wewnętrznie spolaryzowane do plusa zasilania za pośrednictwem rezystora 15kΩ, próg przełączania ok. 3.5V

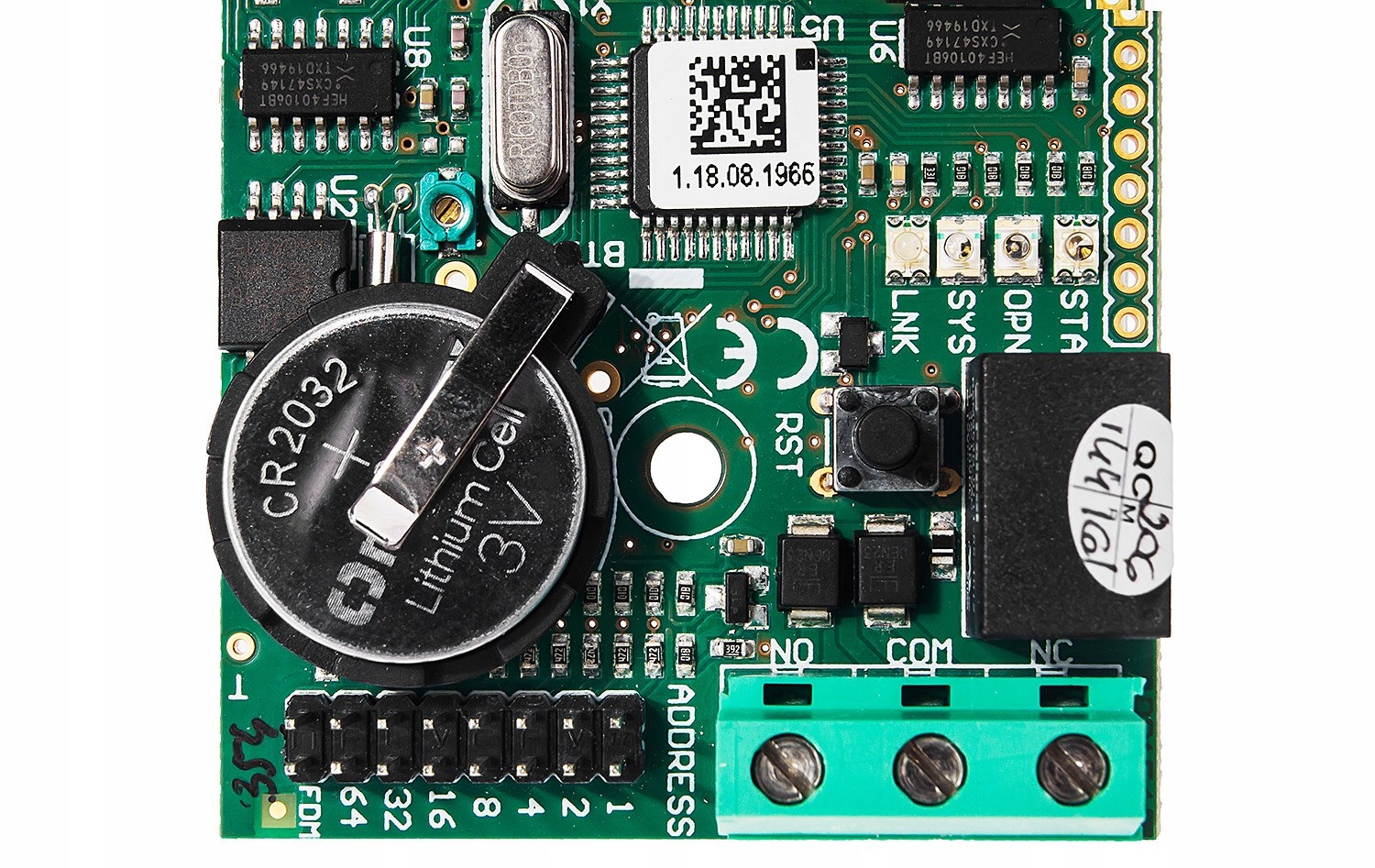

• Wyjście przekaźnikowe: Wyjście przekaźnikowe (REL1) z jednym izolowanym stykiem NO/NC, maks. obciążenie 30V/1.5A.
• Wyjście tranzystorowe: Wyjście tranzystorowe (OUT1) typu otwarty kolektor, maks. obciążenie 15VDC/150mA
• Klasa środowiskowa: I
• Temperatura pracy: 5°C ~ 40°C
• Wilgotność względna: 10% ~ 95% (bez kondensacji)
• Klasa szczelności: IP20
• Waga: ok. 50g
• Wymiary (szer./wys.): 80x54mm

Odległości:

• Pomiędzy kontrolerem a interfejsem kom. (RS485): maks 1200m
• Pomiędzy kontrolerem i czytnikiem PRT (RACS CLK/DTA): maks. 150 m
• Pomiędzy kontrolerem i ekspanderem XM (RACS CLK/DTA): maks. 150 m
