RME TCO HDSP – Moduł Time Code do kart HDSP

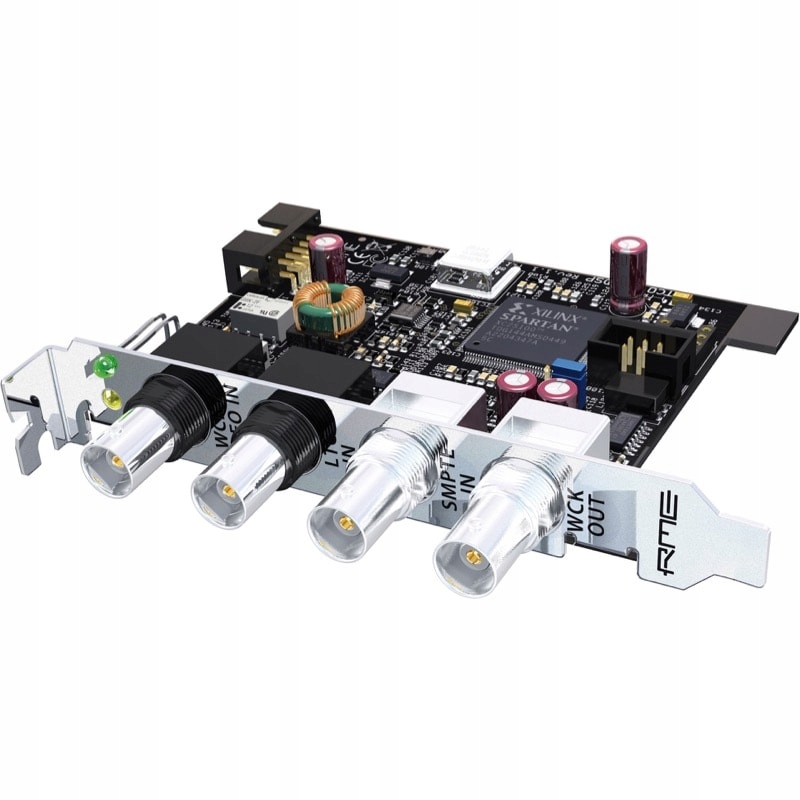

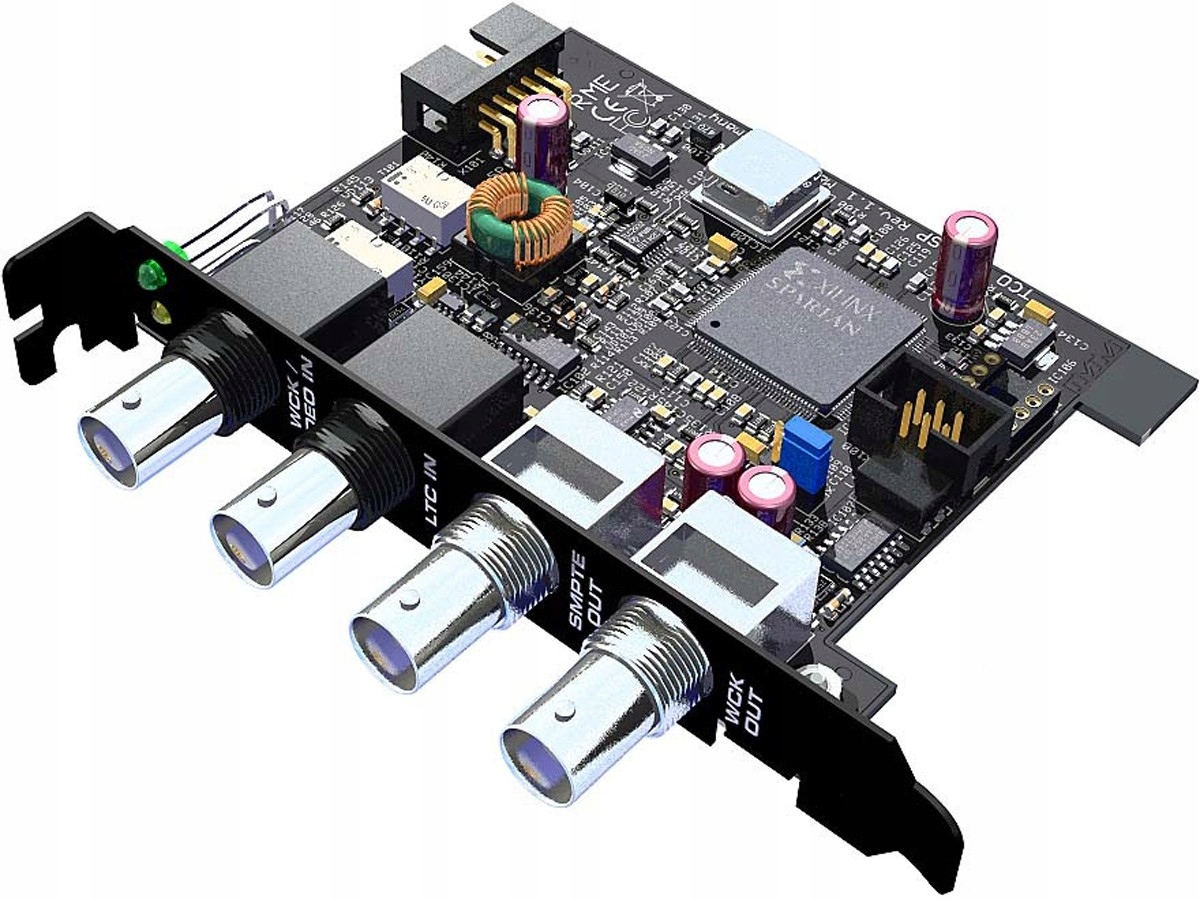

RME TCO HDSP to nowoczesny moduł Time Code, zaprojektowany specjalnie dla kart HDSPe PCI-Express oraz HDSP AES-32. Jego kluczowym zadaniem jest synchronizacja dźwięku z sygnałem wideo, co ma ogromne znaczenie w produkcji audio-wideo. Dzięki technologii SteadyClock™, ten moduł nie tylko precyzyjnie wydobywa pozycję z LTC (Longitudinal Time Code), ale również generuje czysty sygnał word clock o niskim jitterze, co przekłada się na doskonałą jakość dźwięku.

Synchronizacja LTC i wideo

Moduł TCO HDSP obsługuje wszystkie popularne formaty LTC, w tym 24, 25, 30 oraz 29.97 klatek, a także formaty drop-frame i non-dropframe. Automatyczne rozpoznawanie oraz przetwarzanie formatów wideo PAL i NTSC sprawia, że jest to niezwykle wszechstronne narzędzie dla profesjonalistów w branży audio-wideo. Otrzymany Time Code można przesyłać do aplikacji audio lub wideo jako ASIO Positioning Protocol (APP) lub MTC (MIDI Time Code).

Funkcje i ustawienia modułu TCO

Wszystkie opcje modułu TCO są dostępne z poziomu dialogu ustawień karty głównej HDSP, co umożliwia łatwe dostosowanie źródła synchronizacji (LTC, wideo lub word clock). Moduł oferuje również funkcje fly-wheel, które ułatwiają operacje chase, a także terminację wejścia BNC (75 Ohm) oraz ustawienia związane z sygnałem SMPTE.

Zastosowanie w różnych formatach wideo

RME TCO HDSP to doskonałe rozwiązanie dla profesjonalnych studiów nagraniowych oraz produkcji filmowych, gdzie precyzyjna synchronizacja dźwięku i obrazu jest kluczowa. Dzięki swojej wszechstronności i wysokiej jakości sygnału, moduł ten z powodzeniem sprawdzi się w różnorodnych zastosowaniach audio-wideo.

Specyfikacja techniczna RME TCO HDSP

• Kod producenta: RME-HDSP-TC
• Model: TCO HDSP
• EAN (GTIN): 4260123362362
• Wejście LTC: BNC, niezbalansowane
• Zakres poziomu LTC: -25 dBu do +12 dBu
• Wejście wideo (word clock): BNC, z przełączalną terminacją 75 Ohm
• Format wideo: PAL i NTSC
• Wejście word clock: BNC, z przełączalną terminacją 75 Ohm
• Izolacja galwaniczna wejścia
• Ochrona przed przeciążeniem
• Zakres poziomu word clock: 1.0 Vpp - 5.6 Vpp
• Zakres blokady: 28 kHz - 200 kHz
• Jitter przy synchronizacji: < 1 ns
• Tłumienie jittera: > 30 dB (2,4 kHz)
• Wyjście LTC: BNC
• Poziom wyjścia LTC: +4 dBu, przez jumper -7 dBu
• Impedancja wyjścia LTC: 220 Ohm
• Wyjście word clock: BNC
• Maksymalne napięcie wyjścia word clock: 5 Vpp
• Napięcie wyjścia @ 75 Ohm: 4,0 Vpp
• Impedancja wyjścia word clock: 10 Ohm
• Zakres częstotliwości: 28 kHz - 52 kHz
• Zasilanie: przez kabel taśmowy, 5 V DC, 100 mA
• Wymiary PCB (SxG): 98 x 75 mm
