✅SPECYFIKACJA TECHNICZNA

• Częstotliwość odświeżania: 500ms/1pomiar
• Dokładność: 1%

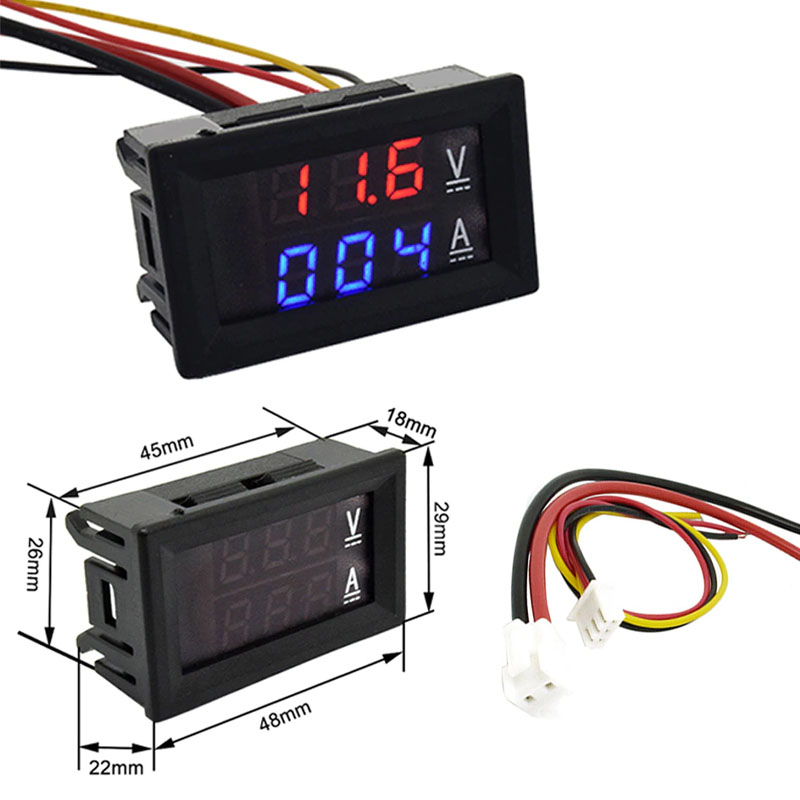

• Wymiary produktu: 48 x 29 x 21 mm
• Sześć cyfr na ekranie LED 0,28"
• Napięcie: DC 3V-30V
• Otwór montażowy: 46 x 27 mm
• Zakres testowy: 0-999mA, 0-10A, 0-50A,0-100A
• Model: MAXHOME HMD-IV100-10A

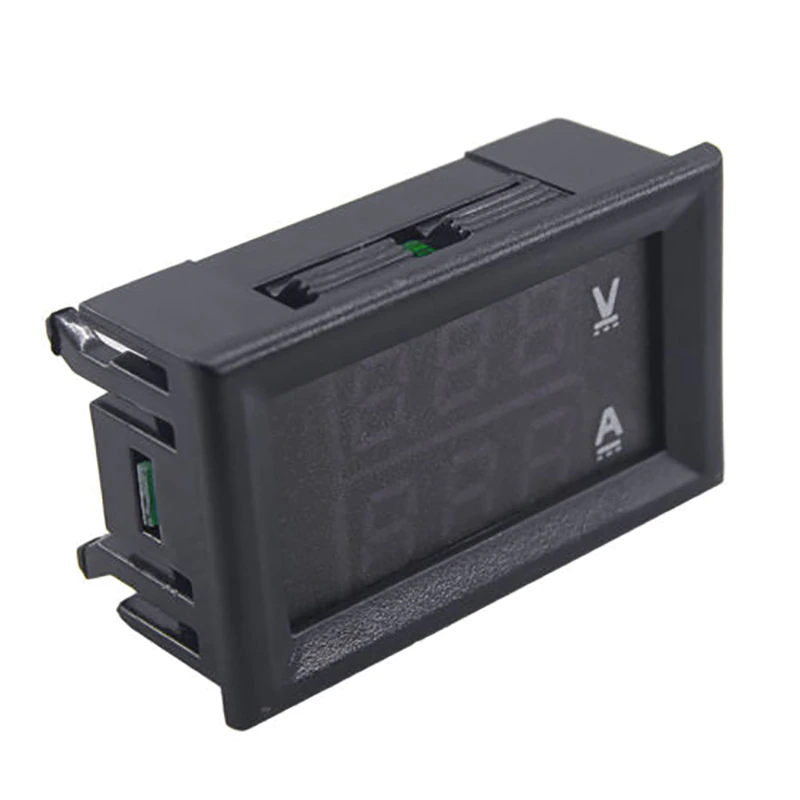

✅KALIBRACJA

Miernik w swoich cechach posiada m.in. funkcję kalibracji wskazań woltomierza. Kalibruje je się za pomocą potencjometrów znajdujących się na odwrocie miernika. Należy również pamiętać, że jeśli dokonuje się pomiaru prądu z tego samego źródła co zasilany miernik należy wtedy nie podłączać masy zasilania miernika, podłączenie masy powoduje, że amperomierz wskazuje błędną wartość.

✅UWAGI

30V to maksymalne ograniczone napięcie robocze woltomierza z aukcji, należy zostawić odpowiedni zapas (margines) podczas swojej pracy, aby uniknąć trwałego uszkodzenia woltomierza z powodu iskry elektrycznej, zasilania lub innych zbyt wysokich dla naszego urządzenia zmian napięcia.

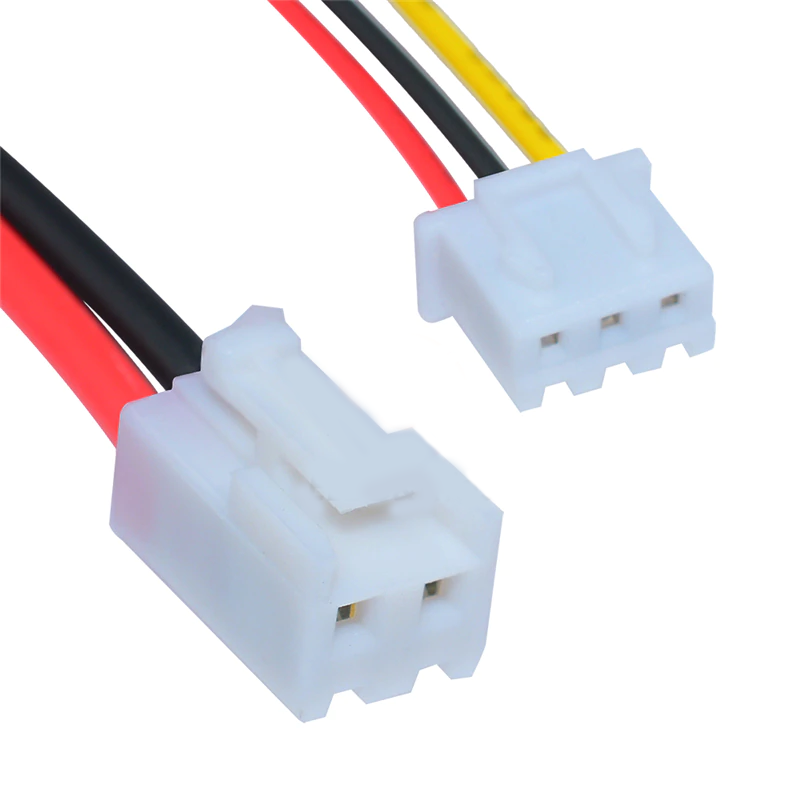

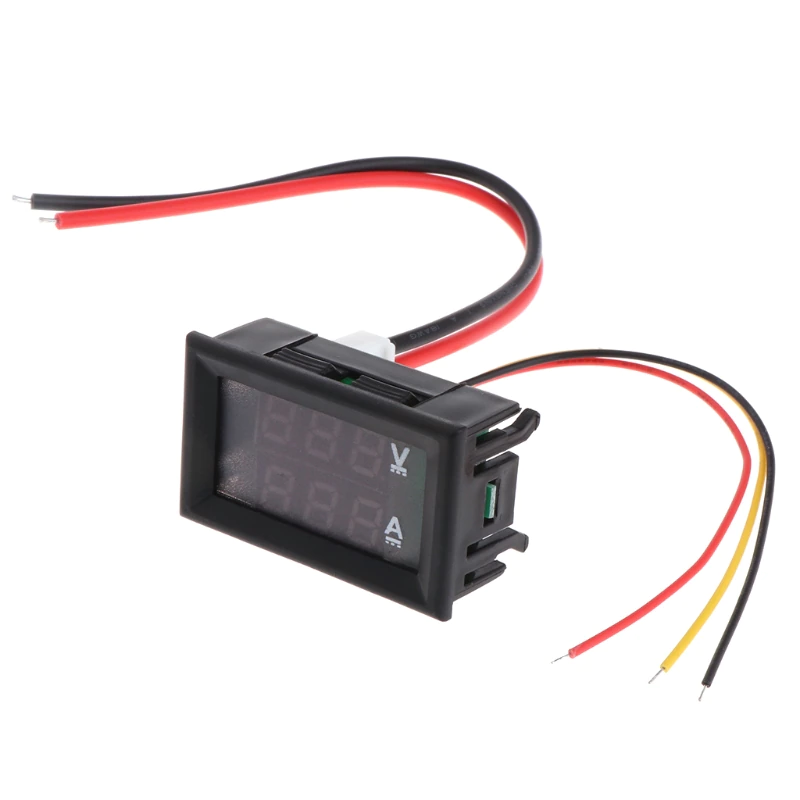

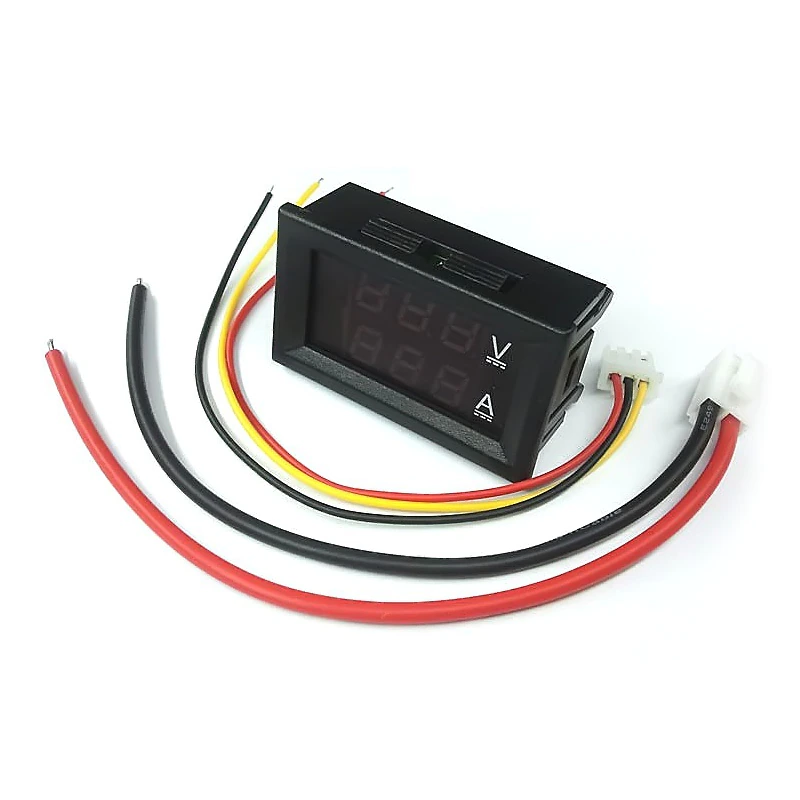

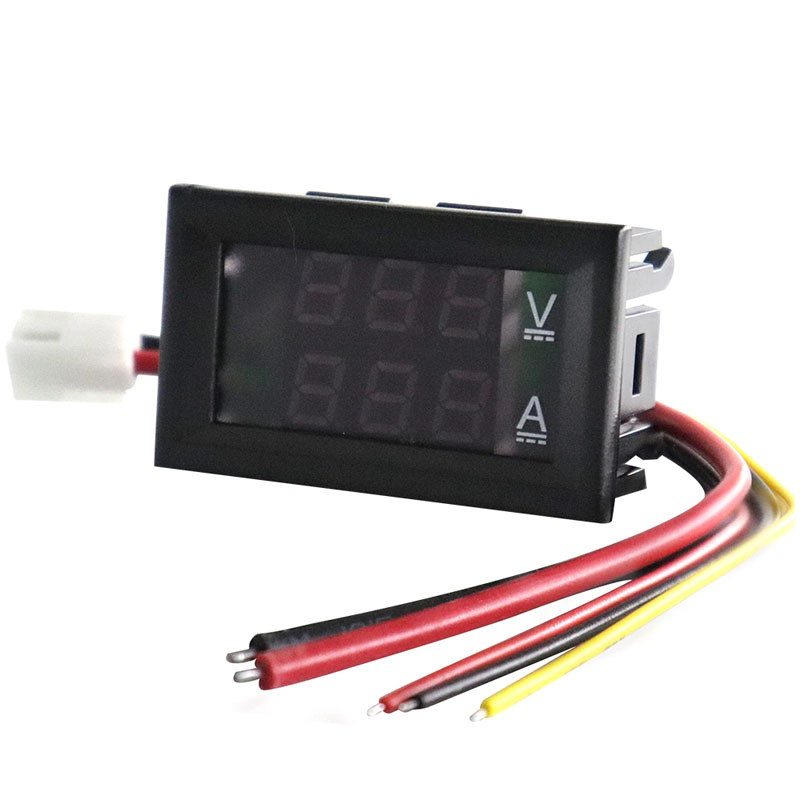

✅PRZEWODY

Moduł panelowy posiada dwa zestawy złączek służących do zasilania modułu oraz do pomiaru prądu elektrycznego.

Przewody grube:

✔️ Czerwony oraz czarny są łączone szeregowo z źródłem zasilania oraz obciążeniem odbiornika.

Przewody cienkie:

✔️ Czerwony- PLUS

✔️ Żółty- NAPIĘCIE

✔️ Czarny- MINUS/MASA

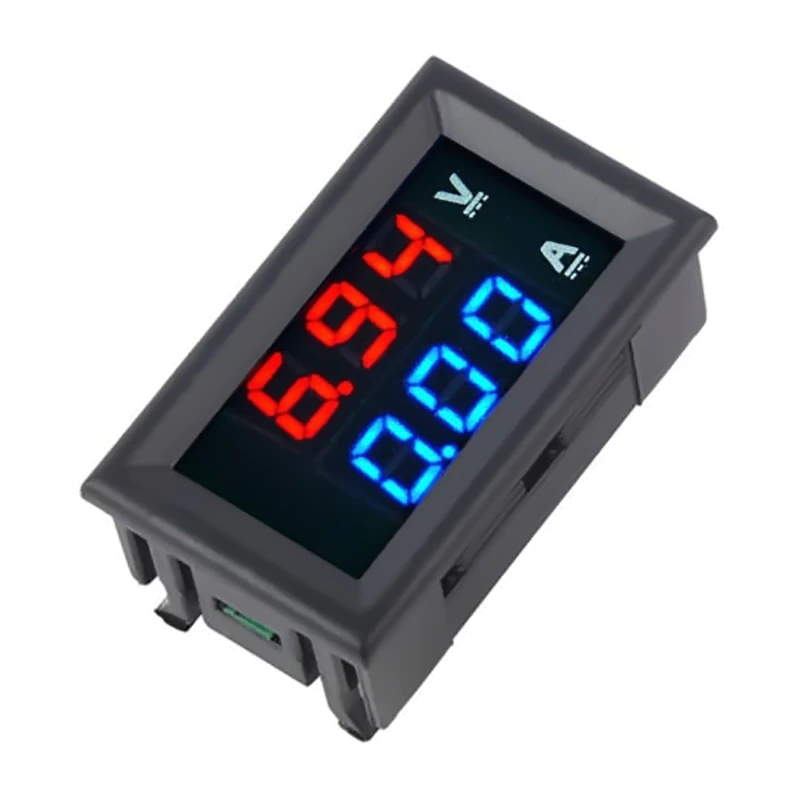

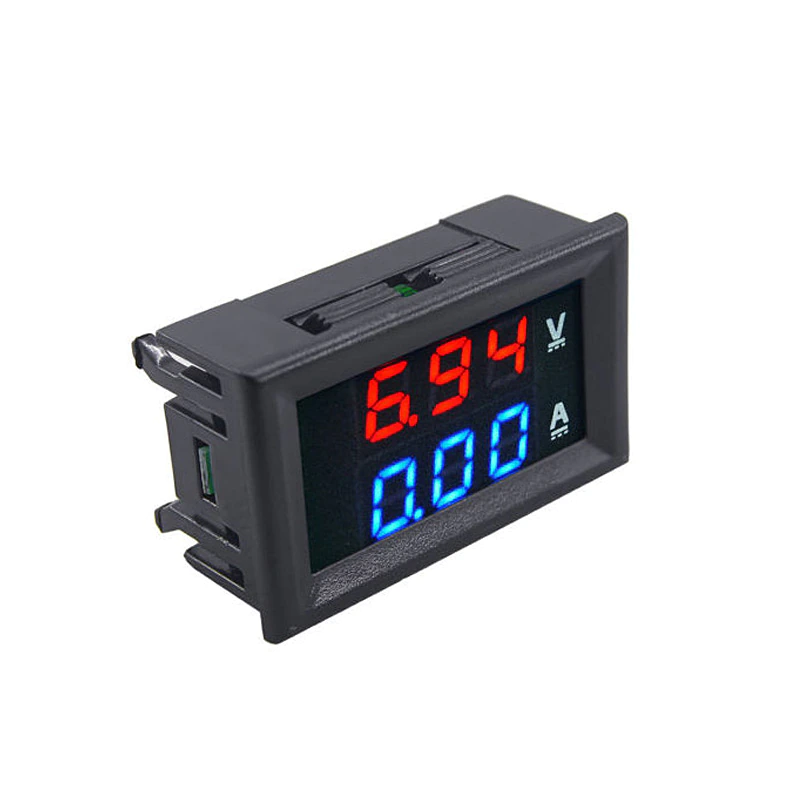

✅WOLTOMIERZ

Woltomierz to urządzenie, które służy do pomiaru napięcia elektrycznego. Tej wielkości fizycznej, wyrażonej w woltach [V] człowiek nie potrafi ocenić tego swoim zmysłem, więc musiał stworzyć do tego odpowiedni przyrząd. Powyższe urządzenie doskonale mierzy owe napięcie. Obrazowane jest ono kolorem CZERWONYM!

✅AMPEROMIERZ

To przyrząd pomiarowy służący do pomiaru natężenia prądu [A]. Pomiaru natężenia prądu dokonuje się poprzez oddziaływanie przewodnika z prądem i pola magnetycznego. Powyższe urządzenie pokazuje również i natężenie prądu elektrycznego. Obrazowane jest one kolorem NIEBIESKIM!

✅ZALETY

• Niewielki rozmiar 48 x 29 x 21 mm
• Mierzy z dokładnością do 1%
• Odświeżanie jego pomiaru to 500ms/1 pomiar
• Posiada ekran, który wyświetla 6 dobrze widocznych cyfr pomiaru
• Łatwy w podłączeniu
• Zasilany napięciem stałym 3V-30V DC

✅ZESTAW ZAWIERA

• 1 szt modułu panelowego
