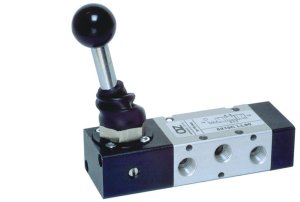

Pneumatyczny zawór ręczny z dźwignią bistabilny 5/2 G1/4 522 LL90

Pneumatyczny zawór ręczny z dźwignią bistabilny 5/2 G1/4 522 LL90 – Wydajność i precyzja w automatyce

Pneumatyczny zawór ręczny z dźwignią bistabilny 5/2 G1/4 522 LL90 to niezawodny komponent stosowany w aplikacjach pneumatycznych oraz w automatyce przemysłowej. Dzięki ręcznemu sterowaniu za pomocą dźwigni ustawionej pod kątem 90°, ten zawór zapewnia obustronne działanie, co czyni go doskonałym rozwiązaniem do precyzyjnego zarządzania sygnałem.

Zastosowanie zaworu w pneumatyce i automatyce przemysłowej

Ten zawór odgrywa kluczową rolę w budowie instalacji oraz konstrukcji maszyn i urządzeń. Jego wszechstronność sprawia, że znajduje zastosowanie w różnych systemach pneumatycznych, gdzie niezbędna jest kontrola przepływu sprężonego powietrza.

Funkcje i typy zaworów – wszechstronność zastosowań

Zawór 522 LL90 oferuje szereg funkcji, w tym:

• 3/2 bistabilny
• 3/2 normalnie zamknięty
• 5/2 bistabilny
• 5/2 monostabilny
• 5/3 centralnie zamknięty, otwarty oraz centrowany

Dzięki temu użytkownicy mogą dostosować jego działanie do specyficznych wymagań swoich aplikacji.

Przyłącza i przepływ – G1/4" i 1100 Nl/min

Zawór jest wyposażony w przyłącza G1/4", co umożliwia łatwe podłączenie do systemów pneumatycznych. Jego nominalny przepływ wynosi 1100 Nl/min, co zapewnia efektywne działanie w różnych warunkach roboczych.

Parametry robocze – ciśnienie i temperatura medium

Produkt działa w zakresie ciśnienia roboczego od -0,9 do 10 bar, a maksymalna temperatura medium wynosi +60°C. Dzięki tym parametrom, zawór jest w stanie sprostać wymaganiom wielu zastosowań przemysłowych.

Materiały konstrukcyjne – aluminium, mosiądz i stal nierdzewna

Konstrukcja zaworu 522 LL90 opiera się na wysokiej jakości materiałach, takich jak:

• Korpus: aluminium 11S
• Elementy wewnętrzne: mosiądz OT58
• Uszczelnienie: NBR
• Sprężyna: stal nierdzewna
• Suwak: stal nierdzewna

Takie połączenie materiałów zapewnia trwałość i niezawodność w długotrwałym użytkowaniu.

Specyfikacja techniczna pneumatycznego zaworu 522 LL90

• Waga: 0,280 kg
• Kod producenta: 522 LL90
• EAN (GTIN): 5903063281209
• Marka: Pneumat System
• Funkcja zaworu: 5/2 bistabilny
• Przyłącza: G1/4"
• Przepływ / średnica nominalna przelotu: 1100 Nl/min / 7,5 mm
• Ciśnienie robocze: -0,9 - 10 bar
• Siła uruchamiająca: 15 N
• Medium: przefiltrowane sprężone powietrze
• Smarowanie: nie jest wymagane
• Temperatura medium: maksymalnie +60°C
• Korpus: aluminium 11S
• Elementy wewnętrzne: mosiądz OT58
• Uszczelnienie: NBR
• Sprężyna: stal nierdzewna
• Suwak: stal nierdzewna
• Przekrój zaworu: A - 109,5, B - 40, C - 25, D - 67, E - 44, E1 - 22, F - 26,3, G - G 1/4, ØH - 4,2, K - 19,6, L - 44, ØM - 3,3

Wybierz pneumatyczny zawór ręczny z dźwignią bistabilny 5/2 G1/4 522 LL90 i ciesz się niezawodnością oraz wydajnością w swoich projektach automatyki. Zamów teraz, aby skorzystać z najlepszej jakości!
