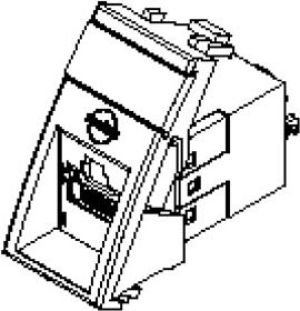

Molex PN Mod Mosaic 22.5 x 45mm DG C6A 1xRJ45, Kątowy, 568A/B, STP, PowerCat C6A, Biały (MLG-00030-02)

Ekranowane moduły Mod Mosaic PowerCat 6A są kompatybilne z pokrywami 45 x 45 mm firmy Legrand®. Moduł ma kątową budowę zmniejszającą promienia gięcia terminowanego kabla oraz wpiętego kabla krosowego. Poszczególne porty można oznaczyć kolorami, używając ikon, w celu sprawnego i wydajnego administrowania systemem okablowania strukturalnego.
Kątowy moduł ekranowany Mod Mosaic PowerCat 6A zawierają unikatowy moduł ekranowany DataGate™. To ekranowane złącze zapewnia doskonałe tłumienie przesłuchu obcego (tzw. Alien Crosstalk), minimalny poziom strat tłumienia na złączu oraz zwiększoną ochronę przed zakłóceniami elektromagnetycznymi (EMC) dzięki wykorzystaniu nowej, odlewanej ciśnieniowo obudowy modułu ze stopu cynku. Ekranowane złącze zawiera także unikatową przesłonę z mechanizmem sprężynowym, która nie tylko chroni przed kurzem i zabrudzeniami, ale także wypycha nieprawidłowo wpięte kable krosowe. Ekranowane złącze ma podwójne oznaczenie kolorowe, umożliwiające terminowanie przewodów  w sekwencji 568A i 568B. Moduł ekranowany DataGate PowerCat 6A jest kompatybilny wstecznie z systemami ekranowanymi Kat6 i Kat5e.
W celu uzyskania maksymalnej wydajności okablowania Molex Premise Networks zaleca stosowanie pełnego zestawu produktów ekranowanego systemu PowerCat 6A. System ten jest zgodny z normami ISO/IEC 11801 A1.1 i TIA/EIA 568-B.2-10 w zakresie obsługi sieci 10GBASE-T.

Standardy branżowe
TIA/EIA-568-B.2-10, ISO/IEC11801 A1.1
FCC Subpart F 68.5, IEC -603-7

Certyfikaty niezależnych laboratoriów
(rozpoczęta procedura)
Niezależne testy ETL, UL-1863, CSA C2.2

Parametry mechaniczne
MODUŁ DATGATE (ZŁĄCZE RJ45)
Materiał obudowy: Stop cynku niklowany połyskowo z domieszką miedzi
Trwałość: Minimum 750 cykli
Materiał styków: Stop miedzi
Powłoka styków: 1,27 mikrometrów Au/Ni
Siła docisku: Minimum 100 g
Siła rozłączania: Minimum 6,8 kg
ZŁĄCZE IDC
Materiał obudowy: Poliwęglan, UL94V-0
Trwałość: Terminowanie co najmniej 20 razy
Materiał styków: Stop miedzi
Powłoka styków IDC: Matowa powłoka cynowa
Siła docisku: Minimum 100 g
Akceptuje przewodniki: Drut, 22-24 AWG
GNIAZDA 22,5X45MM
Szerokość: 22,5mm
Wysokość: 45mm
Głębokość: 42mm
GNIAZDA 45X45MM
Szerokość: 45mm
Wysokość: 45mm
Głębokość: 42mm
Minimalna głębokość puszki: 44 mm
Narzędzie montażowe: Narzędzie uderzeniowe 110
