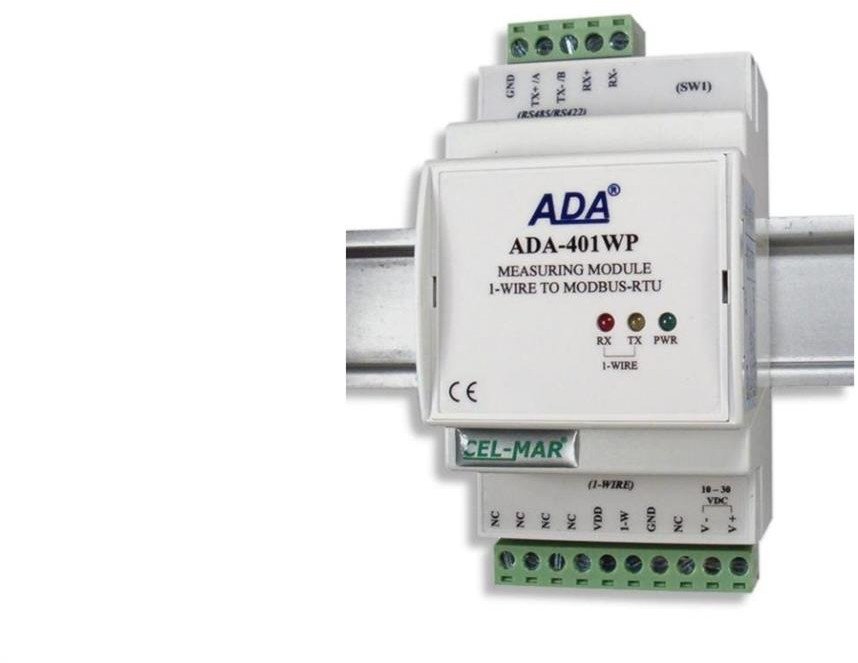

Moduł pomiarowy 1-WIRE na MODBUS-RTU ADA-401WP

Moduł pomiarowy 1-WIRE na MODBUS-RTU ADA-401WP – Innowacyjne rozwiązanie dla przemysłu

Moduł pomiarowy 1-WIRE na MODBUS-RTU ADA-401WP to nowoczesne urządzenie, które umożliwia integrację cyfrowych czujników temperatury, wilgotności oraz ciśnienia atmosferycznego. Dzięki zastosowaniu protokołu MODBUS-RTU, moduł skutecznie eliminuje wpływ długości przewodów na pomiar, co jest niezwykle istotne w systemach opartych na analogowym przetwarzaniu sygnału. Jego adresowalność pozwala na tworzenie sieci z wieloma czujnikami, co zwiększa elastyczność i zasięg systemu do 1200 metrów.

Zastosowanie cyfrowych czujników z interfejsem 1-WIRE

ADA-401WP jest doskonałym rozwiązaniem do zastosowań w systemach automatyki przemysłowej, automatyki kolejowej, telemechanice oraz w systemach kontroli dostępu. Umożliwia monitorowanie i zarządzanie danymi z czujników za pomocą oprogramowania SCADA, co czyni go wszechstronnym narzędziem w różnych aplikacjach przemysłowych.

Budowa sieci z adresowalnymi węzłami na magistrali RS485

Moduł jest wyposażony w listwę zacisków śrubowych do połączeń magistrali 1-WIRE i RS-485 oraz do podłączenia zasilania. Dzięki temu, możliwe jest łatwe i szybkie tworzenie sieci z wieloma adresowalnymi węzłami, co zwiększa możliwości rozbudowy systemu.

Ochrona przeciwprzepięciowa i zabezpieczenia

ADA-401WP oferuje szereg zabezpieczeń, w tym ochronę przed przepięciami oraz odwrotnym podłączeniem zasilania, co zapewnia niezawodność w trudnych warunkach przemysłowych. Obudowa zgodna ze standardem DIN 43880 umożliwia łatwy montaż w typowych szafkach elektroinstalacyjnych.

Wydajność energetyczna i zasilanie

Moduł zasilany jest napięciem stałym w zakresie 10-30 V DC, co zapewnia jego efektywne działanie. Znamionowy pobór energii elektrycznej wynosi 100 mA, co czyni go energooszczędnym rozwiązaniem.

Specyfikacja techniczna modułu ADA-401WP

• Producent: CEL-MAR
• Indeks producenta: ADA-401WP
• Typ zasilania: Napięcie stałe 10-30 V DC
• Znamionowy pobór energii elektrycznej: 100 mA
• Prędkość transmisji na magistrali RS-485: do 230,4 kbps
• Prędkość transmisji na magistrali 1-WIRE: standard: do 16,3 kbps, overdrive: do 142 kbps
• Długość magistrali 1-WIRE: do 300 m (zależna od liczby czujników)
• Rozdzielczość pomiaru: 0,50°C dla DS1820, DS18S20; 0,0625°C dla DS18B20, DS1822
• Izolacja galwaniczna: 3 kV między interfejsem RS-485 a zasilaniem
• Optoizolacja: ~3 kV między interfejsem RS-485 a 1-WIRE
• Wymiary obudowy (SZ x W x G): 53 mm x 90 mm x 62 mm
• Zabezpieczenia: przeciw zwarciowe i przeciwprzepięciowe
• W zestawie: CD-ROM z oprogramowaniem ADAUtil, rezystory terminujące Rt=120 ohm (2 szt), instrukcja obsługi
