Hewalex Zespół pompowo-sterowniczy ZPS 18e-01 ECO (71.33.05)

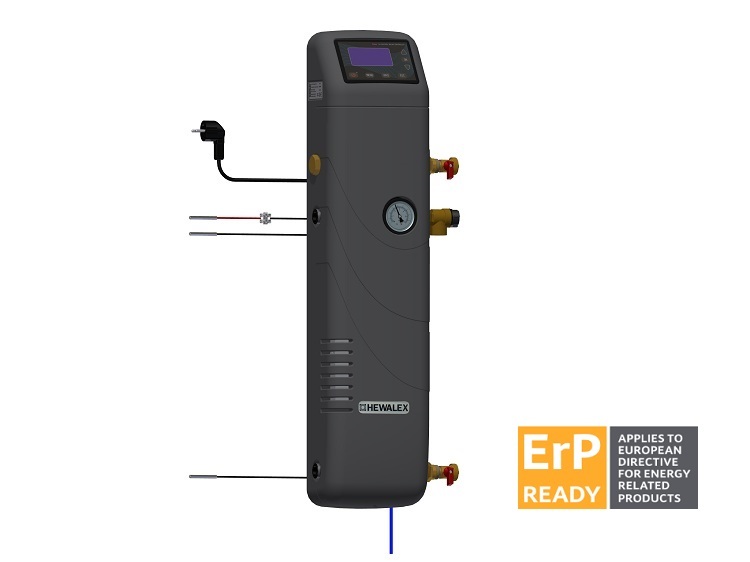

Zespół pompowo-sterowniczy ZPS 18e-01 ECO (71.33.05)

Charakterystyka:

Zespół pompowo-sterowniczy ZPS 18e-01 ECO stanowi rozwinięcie konstrukcji zespołu ZPS 18e-01. Integruje w sobie funkcję zapewnienia przepływu czynnika grzewczego w instalacji słonecznej, zabezpieczenia jej pracy oraz sterowania w oparciu o integralnie wbudowany regulator elektroniczny G422. Zespół przeznaczony jest do pracy w instalacjach z kolektorami słonecznymi płaskimi lub próżniowymi o natężeniu przepływu do 21 litrów/min. Zespół ZPS18e-01 ECO spełnia aktualne wymagania dla efektywności energetycznej, dzięki zastosowaniu wysokoefektywnej (elektronicznej) pompy obiegowej serii Wilo-Yonos PARA

Nowy standard efektywności energetycznej:

Zgodnie z dyrektywą ErP, pompy obiegowe bezdławnicowe stosowane od sierpnia 2015 roku, muszą się cechować indeksem efektywności energetycznej EEI < 0,23. Standardowe pompy obiegowe cechowały się indeksem EEI większym nawet niż 0,70. Zespół ZPS 18e-01 ECO zawiera wysokefektywną pompę obiegową typu WILO ST7.0-PWM2 M o indeksie EEI mniejszym od 0,20. W ten sposób spełnione zostają wymagania dyrektywy ErP mające obowiązywać od sierpnia 2015 roku. Pompa posiada płynną regulację prędkości obrotowej poprzez sygnał PWM ze sterownika G422 (od wersji P07) lub GH26. Zespół ZPS 18e-01 ECO wyposażony jest w elektroniczny przepływomierz, który umożliwia precyzyjny odczyt chwilowego natężenia przepływu czynnika grzewczego, pomiar i odczyt wydajności cieplnej instalacji solarnej, a także szybką diagnozę ewentualnych stanów awaryjnych. Pomiary dokonywane są stale bez względu na bieżącą prędkość obrotową pompy obiegowej.

Uniwersalność zastosowania:

Zespół pompowo-sterowniczy ZPS 18e-01 ECO pozwala na lewo- lub prawostronne podłączenie orurowania instalacji solarnej, w zależności od ustawienia podgrzewacza pojemnościowego oraz wymaganego kierunku wyprowadzenia przewodu zasilającego kolektory słoneczne.

Cechy szczególne zespołu ZPS 18e-01 ECO:

• wysokoefektywna pompa obiegowa spełniająca założenia dyrektywy ErP (od sierpnia 2015 r.)
• kompaktowa budowa integrująca wszystkie elementy w obudowie z polipropylenu, stanowiącej jednocześnie izolację cieplną
• elektroniczny pomiar natężenia przepływu przepływomierzem G-916
• wbudowany separator powietrza o dużej objętości, zapewnia szybkie i skuteczne odpowietrzanie instalacji
• niskie opory przepływu całego zespołu (potwierdzone w testach), znacznie mniejsze od standardowych urządzeń tego typu
• funkcjonalność i łatwy montaż zespołu, umożliwienie pełnego opróżniania instalacji przez wbudowany zawór spustowy
• standardowe 2 zawory spustowe umożliwiają napełnianie, a także płukanie instalacji
• kompletna dostawa zespołu z okablowaniem zmniejsza do minimum czas montażu i uruchomienia

Regulator elektroniczny G422:

• wbudowany regulator elektroniczny G422 posiada wygodny w obsłudze intuicyjny interfejs i duży wyświetlacz LCD
• rozbudowany zakres funkcji dla pełnej obsługi różnych wariantów instalacji

Możliwości zastosowania zespołu ZPS 18e-01 ECO:

Zespół pompowo-sterowniczy ZPS 18e-01 ECO możliwy jest do zastosowania w instalacjach słonecznych o maksymalnym natężeniu przepływu 21 litrów/min. (1,26 m3/h) Zespół jest przeznaczony do współpracy ze wszystkimi kolektorami słonecznymi oprócz KS2000 TP Am/TLP Am). Zespół można zamontować na ścianie tak, aby zawór spustowy dolny znajdował się w najniższym punkcie instalacji. Wysokość położenia regulatora będzie pozwalała na jego dogodną obsługę. Maksymalna ilość kolektorów słonecznych możliwa do przyłączenia: płaskie typu KS2000/KS2100: do 15 kolektorów (27 m2 powierzchni absorbera) Próżniowe typu KSR10: do 20 kolektorów (20 m2 powierzchni absorbera).

Dane techniczne:

• Szerokość: 215 mm
• Wysokość: 845 mm
• Maksymalny przepływ: 21 l/min.
• Maks. wysokość podnoszenia w punkcie zerowym (0 l/min.): 6,8 mH20
• Maks. wysokość podnoszenia dla 21 l/min.: 4,0 mH20
• Maksymalna temperatura pracy: 120 oC
• Maksymalne ciśnienie pracy: 6 bar
• Króćce: 3/4"
