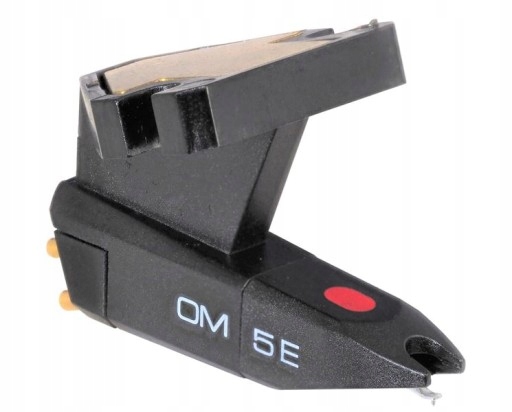

Wkładka gramofonowa Ortofon OM 5E

Seria OM to podstawowa seria wkładek z bardzo lekkim systemem magnetycznym. Głównym celem konstrukcyjnym było stworzenie wkładki `Optimum Match` (OM) - maksymalnie dopasowanej do odczytu płyty. W procesie projektowania użyto zaawansowanych technologi informatycznych w celu wyliczenia optymalnego położenia systemu wraz z igłą. Niska waga elementów magnetycznych oraz optymalne położenie igły wpływają na doskonałe parametry serii OM.

OM 5E wyposażona jest w igłę o szlifie eliptycznym, który zapewnia zbalansowane odtwarzanie wolne od zniekształczeń. Diamenty o szlifie eliptycznym są w stanie dokładniej śledzić oscylacje rowków niż diamenty o szlifie sferycznym ze względu na ich konturowy kształt. Wynikiem tego są lepsze śledzenie zapisu rowka i mniejsze zniekształcenia.

• Napięcie wyjściowe przy 1000 Hz,
• 5cm/sec. 4 mV
• Balans kanałów przy 1 kHz 2 dB
• Separacja kanałów przy 1 kHz 22 dB
• Separacja kanałów przy 15 kHz 15 dB
• Zakres pasma 20-25.000 Hz
• Pasmo przenoszenia 20-20.000 + 2 / - 2 dB
• Zniekształcenie FIM przy zalecanej
• tracking force, DIN 45.542
• Zdolność trackingu przy 315Hz przy
• zalecanej sile nacisku igły 65 µm
• Zgodność dynamiczna, boczna 20 µm/mN
• Typ igły Elipsoidalna
• Rozmiar promienia końcówki igły r/R 8/18 µm
• Masa końcówki igły równowartej 0,5 mg
• Zakres siły nacisku igły 1,5-2,0 g (15-20 mN)
• Zalecana siła nacisku igły 1,75 g (17,5 mN)
• Kąt nachylenia igły 20°
• Impedancja wew., rezystancja DC 750 Ohm
• Indukcyjność wewnętrzna 450 mH
• Zalecana rezystancja cyklu ładunkowego 47 kOhm
• Zalecana pojemność cyklu ładunkowego 200-600 pF
• Kolor wkładki, obudowa/igła Black/Black
• Waga 5 g
• Igła zamienna Stylus 5 E
