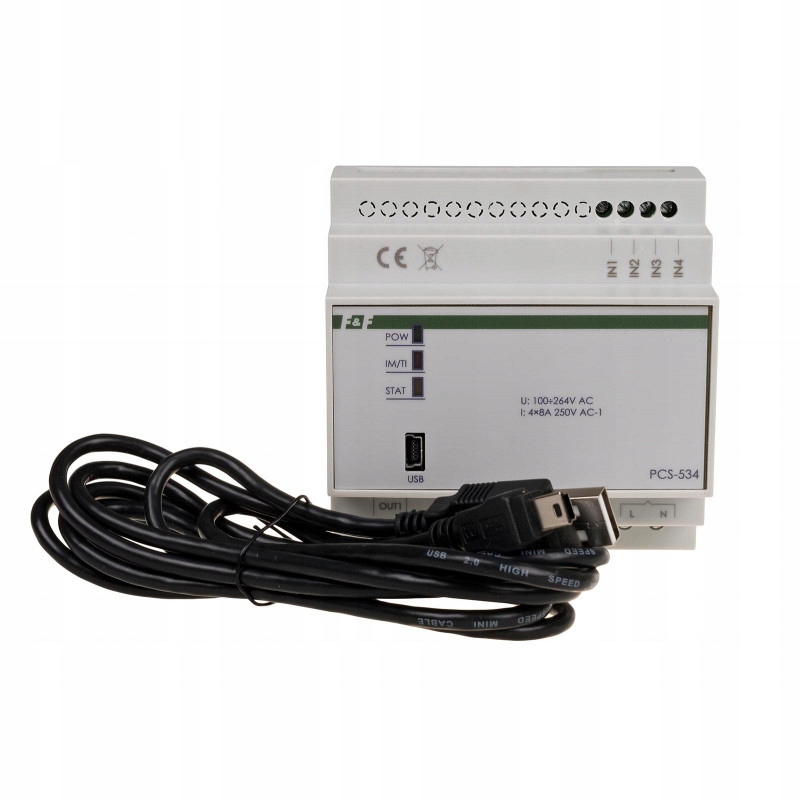

Sterownik czasowy PCS-534

Sterownik sekwencyjny, impulsowo-czasowy, 4-kanałowy.

Programator PCS-534 dedykowany jest do układów automatyki, w których jest konieczność współbieżnego sterowania grupą odbiorników w określonej kombinacji WŁ/WYŁ, sterowanej kolejnymi impulsami odbieranymi ręcznie lub automatycznie na wejście sterujące lub zgodnie z czasowymi interwałami między kolejnymi przełączeniami.DziałaniePrzekaźnik sekwencyjny posiadający 4 oddzielne wyjścia OUT1-OUT4 oraz 4 niezależne wejścia sygnałowe IN1-IN4. Konfiguracja styków - zamknięte/otwarte - jest ustawiana sekwencyjnie według określonego programu. Przełączenie styków do następnego stanu następuje po kolejnym impulsie na wejściu sterującym lub automatycznie, zgodnie z harmonogramem czasowym. Sekwencje styków, harmonogram czasowy oraz opcje pracy można konfigurować za pomocą specjalnego programu na komputer PC. Połączenie ze sterownikiem odbywa się przy użyciu kabla USB.

Tryby pracy:Impulsowy - zaprogramowane sekwencje styków są wykonywane po kolejnych impulsach na wejściu sterującym IN1. Po wykonaniu ostatniej sekwencji przekaźnik rozpoczyna program od sekwencji 0 lub 1 w przypadku opcji autostart;Czasowy - przełączenie styków jest realizowane automatycznie zgodnie z harmonogramem czasowym. Impuls na wejściu IN1 przechodzi z sekwencji 0 na sekwencję 1 i następnie kontynuuje automatyczne przełączanie po określonym czasie. Po wykonaniu ostatniej sekwencji przekaźnik powraca do sekwencji 0 i oczekuje na impuls sterujący na wejściu IN1 lub kontynuuje program od sekwencji 1 (opcja autostart).Sekwencja 0 - stan wyjściowy styków (0000) po podłączeniu zasilania (opcja stała, niezmienna dla użytkownika).

Dodatkowe opcje:Autostart - opcja samoczynnego startu. W trybie impulsowym jest to automatyczne przejście do sekwencji 1 po podłączeniu zasilania. W trybie czasowym jest to automatyczne rozpoczęcie pracy zgodnie z harmonogramem czasowym.

Dane techniczne:

• Napięcie zasilania 230V AC
• Element wykonawczy 4 x przekaźnik
• Maksymalny prąd obciążenia 4 x 16 A
• Konfiguracja styków 4×NO
• Separacja styku TAK
• Wejścia ilość 4
• Wejścia - tolerancja napięciowa 160÷260 V AC
• Prąd impulsu sterującego 2 mA
• Dokładność nastawy czasu programu 1 s
• Nastawy czasowe t1, t2, t3, t4 1sek÷99h59min59sek
• Liczba powtórzeń cyklu 1÷999999 lub nieskończenie w pętli
• Przyłącze zaciski śrubowe 4,0 mm²
• Moment dokręcający 0,5 Nm
• Pobór mocy 1,5 W
• Temperatura pracy -20÷50°C
• Wymiary 5 modułów (87,5 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
