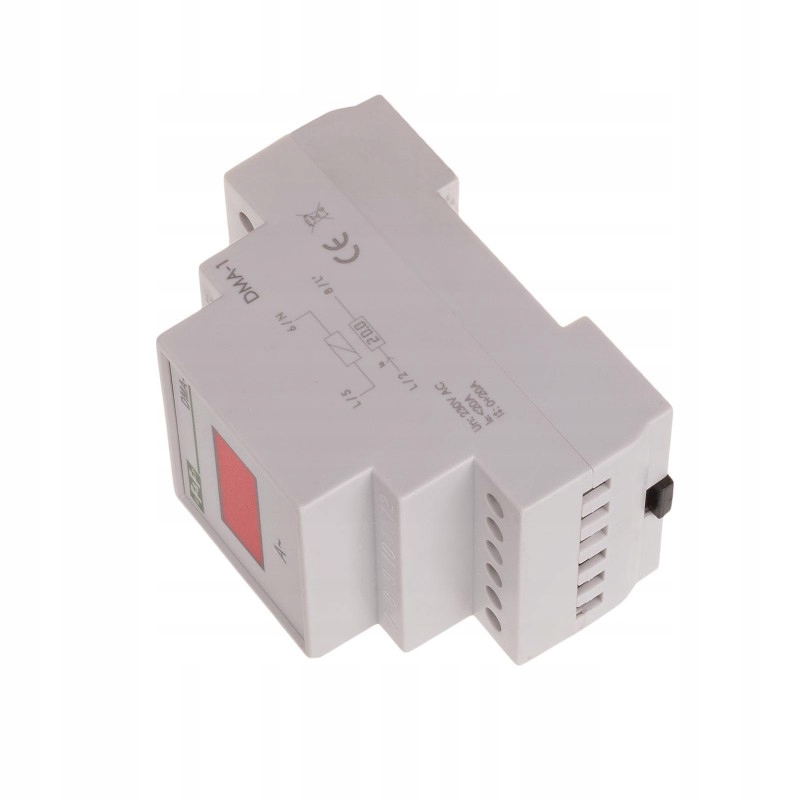

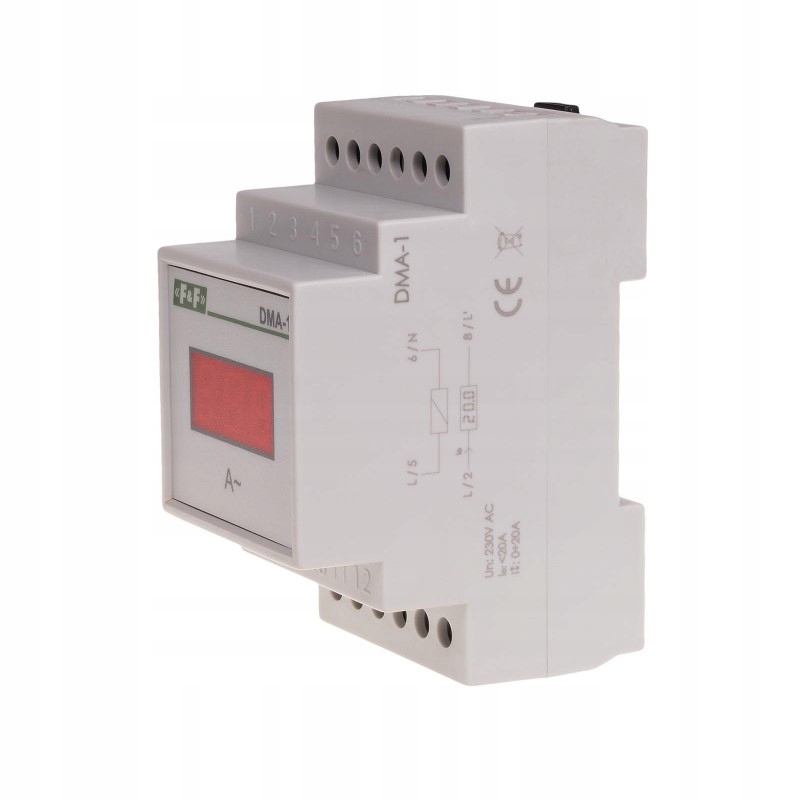

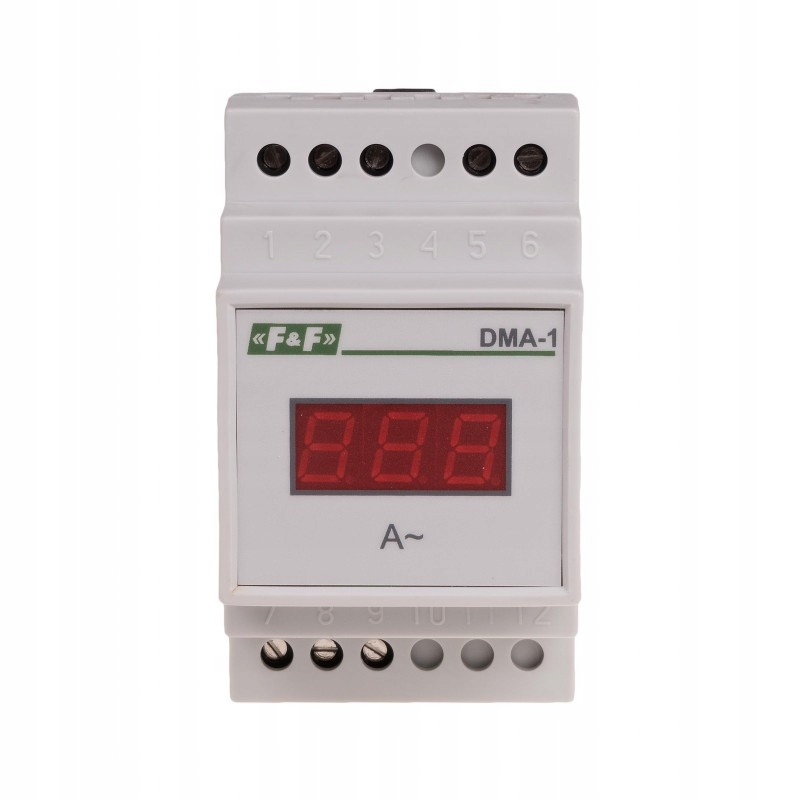

F&F, Cyfrowy wskaźnik wartości natężenia prądu, jednofazowy DMA-1, pomiar półprośredni 250/5A, DMA-1-250-5A

• Kod produktu: DMA-1-250-5A
• Typ: amperomierz jednofazowy
• Napięcie zasilania: 100÷265 V AC
• Wyświetlacz: 3-cyfrowy LED (wysokość cyfry 10 mm)
• Częstotliwość zasilania: 45÷55 Hz
• Zakres wskazań - wersja pomiaru bezpośredniego: 0 ÷ 20 A
• Zakres wskazań - wersja pomiaru pośredniego: 0 ÷ 250 A
• Dokładność wskazań: 1%
• Maksymalne chwilowe przeciążenie: 40 A (maksymalnie do 1s)
• Maksymalny prąd - wersja pomiaru bezpośredniego: 20 A
• Maksymalny prąd - wersja pomiaru pośredniego: 5 A
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 4 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Opis produktu

• Cyfrowy. Jednofazowy.

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.

Działanie

• Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

Wykonania

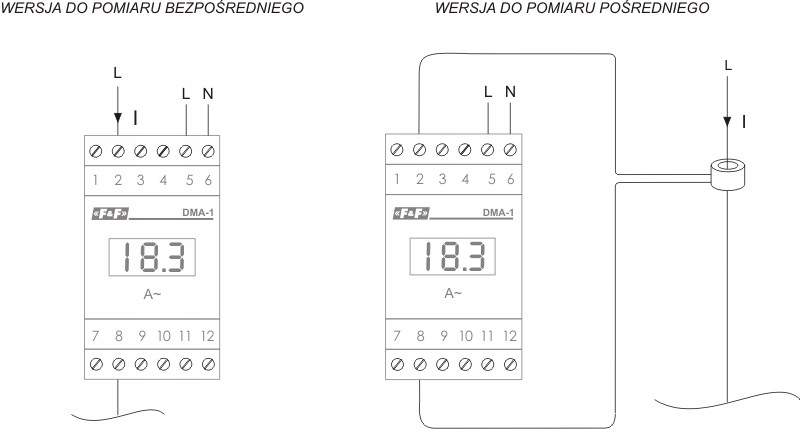

Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.

DMA-1 przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowania

POMIAR POŚREDNI (z zastosowaniem przekładników)

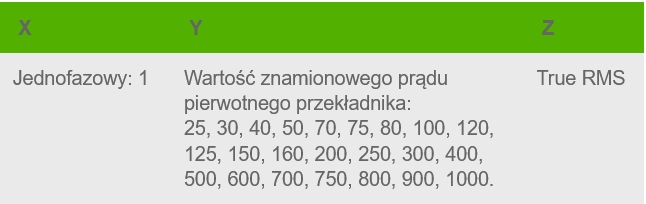

Wzór: DMA- X  Y /5 A Z

Przykłady:

• DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5A, zakres mierzony 0÷50 A, bez TrueRMS
• DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS

POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

Wzór: DMA- X  20A  Z

Przykład:

• DMA-1 20 A - jednofazowy do 20 A, zakres mierzony 0÷20 A, bez TrueRMS
• DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony  3×0÷20 A, z TrueRMS
