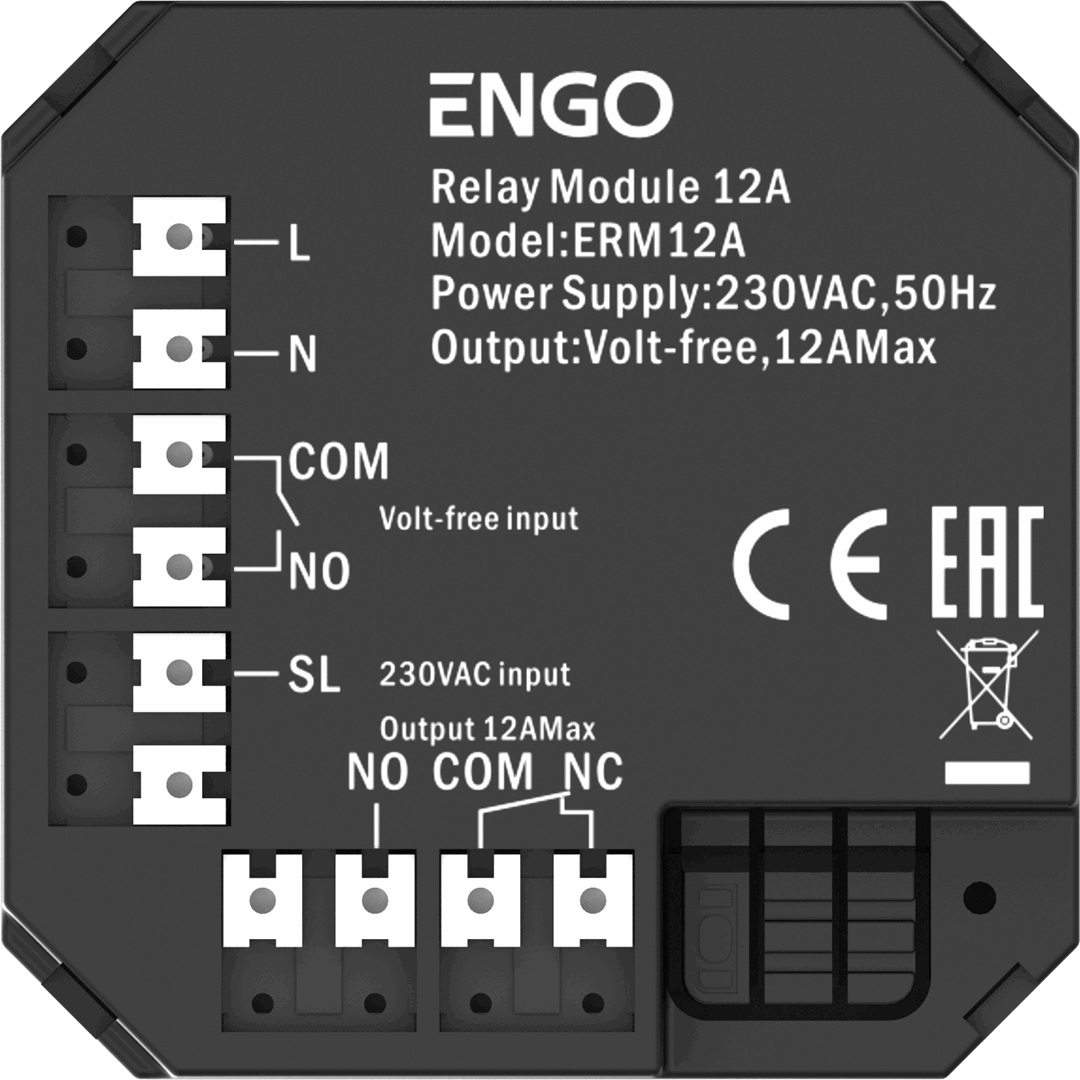

Engo Engo moduł przekaźnika 12 A ERM12A

Zestaw modułów przekaźnikowych

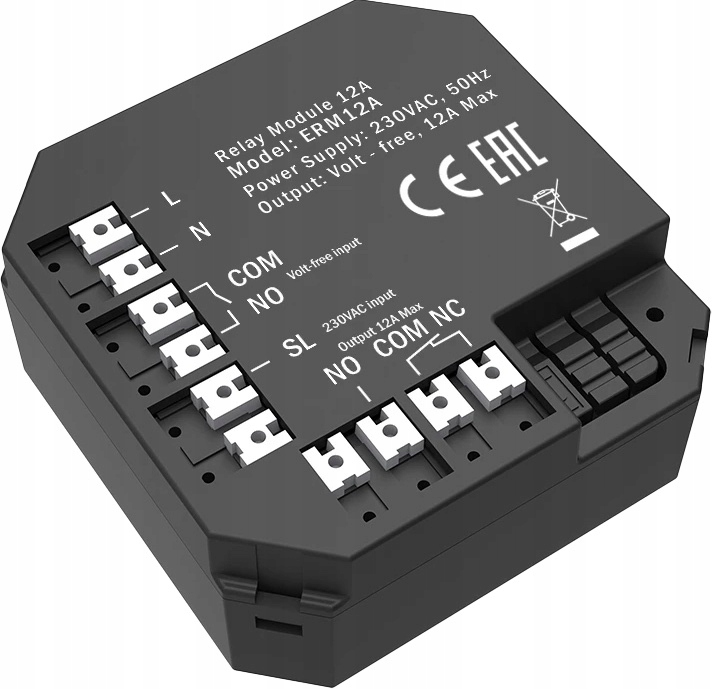

Służą do kontrolowania urządzeń elektrycznych. Dzięki kompaktowym rozmiarom można je łatwo zamontować w dowolnej instalacji, gdzie potrzebny jest sterownik o maksymalnym obciążeniu 12A.

Przykładowe zastosowanie:

• Włączanie i wyłączanie urządzenia grzewczego (typu ON-OFF) poprzez podłączenie przekaźnika do regulatora napięcia 230V AC, na przykład ESIMPLE230.
• Podłączenie odbiornika o większej mocy niż przekaźnik w regulatorze może obsłużyć. Maksymalny pobór prądu urządzenia elektrycznego nie może przekroczyć 12A.
• Odciążanie wyjść w listwie centralnej (np. ECB08M) za pomocą modułu ERM12A, w przypadku korzystania z większej ilości siłowników na strefę lub odbiorników o dużej mocy (np. elektryczne maty grzewcze)

ERMA12A to moduł przekaźnika 12A, który umożliwia włączanie i wyłączanie urządzeń elektrycznych. Jest idealny do współpracy z nadajnikami o maksymalnym obciążeniu wynoszącym 12A. Działa bez zarzutu, nawet po zamontowaniu go w puszce instalacyjnej.

Jednym z przykładów zastosowania modułu ERMA12A jest jego wykorzystanie do sterowania urządzeniem grzewczym z stykiem typu ON-OFF, poprzez podłączenie go do przekaźnika napięciowego regulatora o natężeniu 230 V AC. Ważne jest, aby przekaźnik działał zgodnie z wymaganiami, dlatego konieczne jest dostarczenie odpowiedniego napięcia.

Moduł ten może być również używany do odciążenia wyjść w listwie centralnej w przypadku, gdy korzystamy z większej liczby siłowników na strefę lub wielu odbiorników o dużej mocy. Dzięki niemu możemy bezpiecznie korzystać z listwy, do której podłączamy na przykład elektryczne maty grzewcze.

Jednakże instalacja może być przeprowadzona wyłącznie przez wykwalifikowaną osobę, która posiada niezbędną wiedzę i umiejętności w tej dziedzinie.

Przed podłączeniem modułu do urządzenia upewnij się, że jego parametry pracy są zgodne z wymaganiami danej jednostki. W przeciwnym razie urządzenie może nie działać poprawnie i istnieje ryzyko przegrzania lub pożaru.

O poprawnym podłączeniu modułu i gotowości do pracy informuje niebieska dioda, która została w nim zamontowana.

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Maksymalne obciążenie: 12A
• Wejścia beznapięciowe: NO/COM napięciowe SL 230V AC
• Wyjście sterujące: NO/COM/NC (beznapięciowe)
• Wymiary [mm]: 48 x 48 x 20
