Elterm Sprzęgło hydrauliczne ocieplone SHE-OC do 40 kW 1

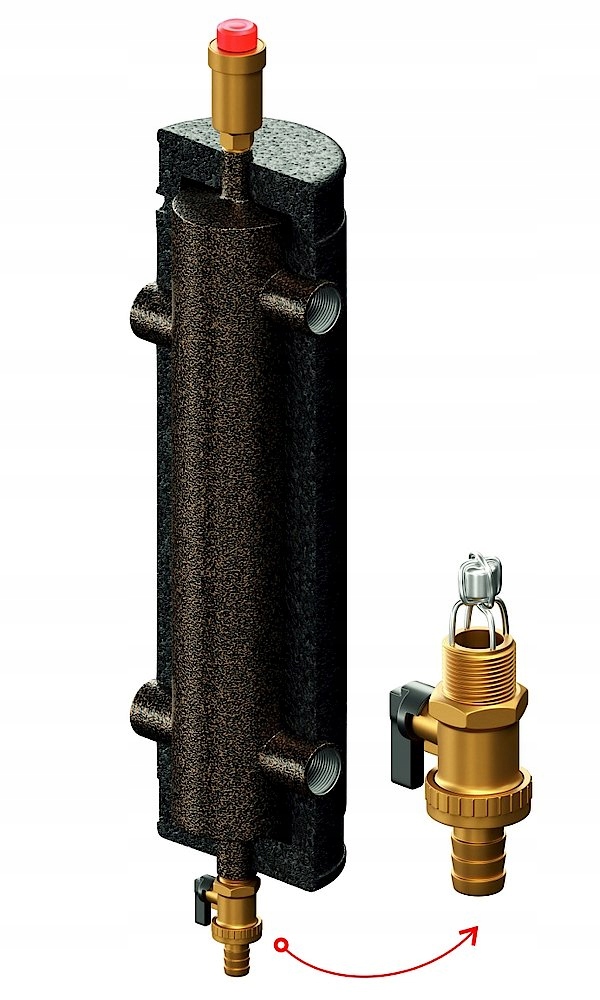

Sprzęgło hydrauliczne ocieplone SHE 70-OC 32/80 o mocy nieprzekraczającej 70 kW. Sprzęgło pionowe do kotłów tradycyjnych (uniwersalne). Wraz z separatorem magnetycznym dostarczane jest również rurka pomiarowa, odpowietrznik i zawór spustowy oraz uchwyt montażowy do ściany.

Typ sprzęgła: SHE- OC 70 kW 5/4'' EPP- kod towaru 402070.

Elterm sprzęgła hydrauliczne SHE- OC ocieplone występują w 11 różnych rozmiarach: 28, 40, 70, 100, 115, 156, 225, 420, 435, 700, 750 kW.

Sprzęgło hydrauliczne jest używane w celu oddzielenia obiegu kotłowego od obiegu grzewczego. Szczególnie w układach grzewczych średniej i dużej mocy (w praktyce już od ok. 25 kW i więcej),które składają się z jednego lub więcej kotłów,  a zwłaszcza z kilku obiegów grzewczych (np. obieg ogrzewania podłogowego + obieg ogrzewania grzejnikowego + obieg ogrzewania c.w.u.). Zastosowanie sprzęgła hydraulicznego w danych obiegach usuwa konieczność zrównoważenia przepływów pomp. Sprzęgło hydrauliczne zapewnia niezależne działanie poszczególnych obiegów i niezakłóconą pracę pomp (pompy nie zakłócają się wzajemnie). Dodatkowo sprzęgło odpowietrza układ i ułatwia jego odmulanie. Sprzęgło hydrauliczne chroni także kocioł przed zbyt niską temperaturą wody powrotnej (ochrona przed korozją niskotemperaturową).

Sprzęgło hydrauliczne działa automatycznie, nie wymaga regulacji. Rozruch kotła odbywa się przy zamkniętym przepływie obiegu grzewczego, co chroni kocioł przed zbyt niską temperaturą wody powrotnej (ochrona przed korozją niskotemperaturową).

Sprzęgła hydrauliczne dobiera się uwzględniając trzy podstawowe parametry: maksymalną moc źródła ciepła, maksymalny przepływ instalacji oraz średnicę przyłącza instalacji.

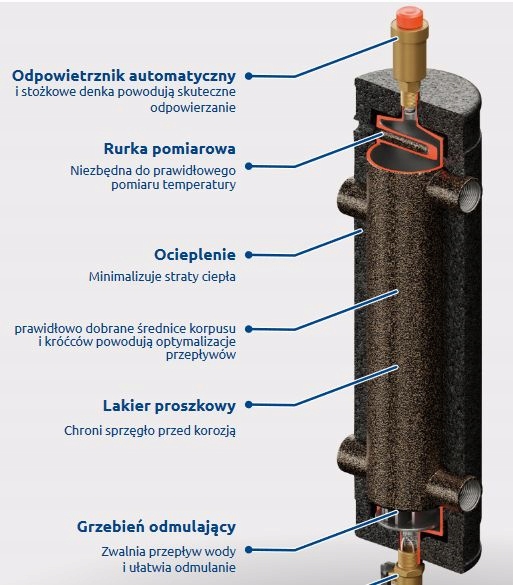

Zalety pionowych sprzęgieł SHE:

• automatyczny odpowietrznik w komplecie,
• zawór spustowy w komplecie,
• okrągły korpus wykonany z atestowanej rury ciśnieniowej,
• grzebień odmulający, który zwalnia przepływ wody w sprzęgle i ułatwia odmulanie,
• stożkowe denka powodują skuteczne odpowietrzenie i odmulanie,
• prawidłowo dobrane średnice korpusu i króćców powodują optymalizację przepływów.

Korzyści ze stosowania sprzęgła hydraulicznego dla inwestora:

• Brak konieczności regulacji układu dzięki niezakłóconym przepływom pomp.
• Niezależne działanie poszczególnych obiegów.
• Odpowietrzanie układu centralnego ogrzewania.
• Redukcja ryzyka nieprecyzyjnego działania i zapowietrzania systemu grzewczego.
• Szybsza reakcja automatyki źródła ciepła dzięki dodatkowemu obwodowi.
• Dłuższa żywotność kotła na paliwo stałe -ochrona przed niską temperaturą wody powrotnej.
• Dłuższa żywotność pomp dzięki niezakłóconej, wzajemnej pracy w układzie.
• Zadowolenie klienta z precyzyjnie działającego systemu grzewczego - bezcenne!

DANE TECHNICZNE:

• Kod towaru: 402070.
• Maksymalny przepływ m3/h: 4,0.
• Maksymalna temperatura: 110°C.
• Maksymalna moc przy Δt=15 K : do 70 kW.
• Maksymalna moc przy Δt=20 K : do 90 kW.
• Ciśnienie nominalne: 6 bar.
• H1 mm: 340.
• H2 mm: 300.
• Hc mm: 670.
• Dz mm: Ø105.
• Poj. V: 2,4 l.
• p x V (bar x l): 14,4.
• Wbudowany, opatentowany separator magnetyczny SMART.
• Odpowietrznik i zawór spustowy: w komplecie.
• Wyposażone w odmulacz i kapilarę do czujnika temperatury
• Ocieplenie EPP.
• W komplecie uchwyty montażowe (wersje do 100kW)

NAJWAŻNIEJSZE CECHY:

• Najbardziej popularne sprzęgła hydrauliczne w Polsce.
• Wbudowany, opatentowany separator magnetyczny SMART.
• Sprzęgła hydrauliczne SHE-OC występują w 11 różnych rozmiarach.
• Wyposażone w odpowietrznik automatyczny i zawór spustowy.
• Wyposażone w odmulacz i kapilarę do czujnika temperatury.
• Kompatybilne z kolektorami rozdzielającymi Elterm.
• Produkt ocieplony formami z EPP (wersje od 40 do 156kW).
• W komplecie uchwyty montażowe (wersje do 100kW)

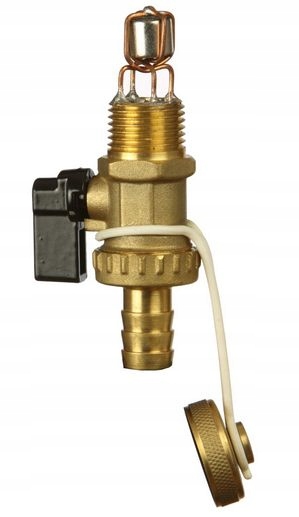

Neodymowy separator magnetyczny SMART - składa się z magnesu neodymowego oraz metalowego koszyczka, który utrzymuje ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń szkodliwych dla instalacji hydraulicznych, zwłaszcza układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach itp. Zaletą tego rozwiązania jest umieszczenie separatora tuż pod grzebieniem odmulającym sprzęgła hydraulicznego. Stan "zapełnienia" separatora łatwo sprawdzić przez chwilowe odkręcenie kurka zaworu spustowego. Jeśli woda nie wypływa lub sączy się bardzo wolno, to oznacza to dużą ilość zanieczyszczeń oblepiających separator. W takiej sytuacji należy wykręcić separator i oczyścić go z zanieczyszczeń.
