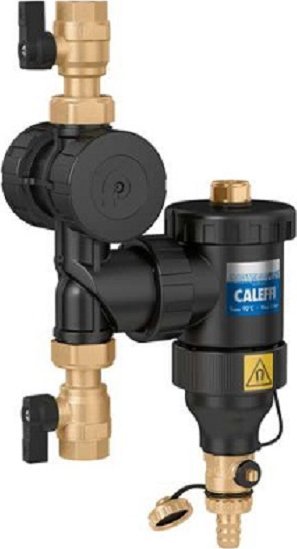

Caleffi DIRTMAG PLUS 1" urządzenie wielofunkcyjne z separatorem magnetycznym i filtrem 545376

CALEFFI DIRTMAGPLUS 1" URZĄDZENIE WIELOFUNKCYJNE Z SEPARATOREM MAGNETYCZNYM I FILTREM (przyłącze ruchome gwintowane) 545376


Separatory zanieczyszczeń

Seria seria 5453

Funkcja

Urządzenie wielofunkcyjne DIRTMAGPLUS składa się z dwóch niezależnych elementów: separatora zanieczyszczeń i filtra z wymiennymi wkładami. Zastosowanie tych dwóch elementów zapewnia ciągłą ochronę kotła i innych elementów instalacji przed zanieczyszczeniami w czasie normalnej pracy jak również podczas pierwszego uruchomienia. Zanieczyszczenia w  pierwszej kolejności wyłapywane są przez separator zanieczyszczeń, gdzie są gromadzone w komorze o dużej pojemności, skąd mogą zostać usunięte nawet podczas normalnej pracy instalacji. Cząsteczki ferromagnetyczne wyłapywane są i gromadzone wewnątrz korpusu urządzenia dzięki zastosowaniu zdejmowanego pierścienia zewnętrznego z magnesami. Urządzenie dodatkowo wyposażone jest w filtr z wymiennymi wkładami w celu dokładniejszej separacji zanieczyszczeń już od pierwszego uruchomienia. DIRTMAGPLUS może być zamontowany w pionie, poziomie lub pod kątem 45°. Urządzenie wyposażone jest w zawory odcinające w celu ułatwienia prac konserwacyjnych.

Zasada działania

Zasada działania urządzenia opiera się na pracy dwóch niezależnych elementów. 1. Separatora zanieczyszczeń (1), który eliminuje zanieczyszczenia znajdujące się w instalacji. Wewnętrzny element (2) składa się z  szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się z powierzchnią elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (3), gdzie są gromadzone. Zanieczyszczenia ferromagnetyczne wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu (4). Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. 2. Filtra siatkowego (5) z wymiennym wkładem, który mechanicznie przechwytuje zanieczyszczenia znajdujące się w wodzie. Eliminacja cząstek realizowana jest przez wkład z  siatką o  ustalonej średnicy oczek. Woda obiegowa w instalacji w pierwszej kolejności przepływa przez separator zanieczyszczeń (1) a następnie przez filtr siatkowy (5) z wymiennym wkładem. Podczas pierwszego uruchomienia separator zapewnia wysoki procent eliminacji cząstek nawet o  najmniejszej wielkości. Filtr siatkowy usuwa w sposób mechaniczny 100% zanieczyszczeń o wielkości większej niż średnica oczka siatki. Sprawność eliminacji zanieczyszczeń jest na maksymalnym poziomie już po kilku pełnych cyklach pracy instalacji.

Szczegóły konstrukcyjne

Wkład filtra

Wkład filtra o dużej pojemności składa się dwóch części: zewnętrznego korpusu (6) z siatką ze stali nierdzewnej i specjalnie ukształtowanego wewnętrznego elementu (7) do zbierania zanieczyszczeń. Niezależnie od pozycji montażu, poziomego, pionowego czy pod kątem 45° gromadzenie zanieczyszczeń odbywa się zawsze w sposób optymalny.

Urządzenie dostarczane jest z wkładem filtra (kolor niebieski) z stalową siatką o możliwości eliminacji cząstek o średnicy większej niż 0,3 mm. Wkład jest w stanie usunąć wszystkie zanieczyszczenia podczas pierwszego uruchomienia. Po odcięciu i opróżnieniu urządzenia DIRTMAGPLUS filtr może zostać sprawdzony w następujący sposób:

• usunąć wkład filtra w celu oczyszczenia elementu zbierającego zanieczyszczenia (7)

• wymienić wkład filtrujący na filtr koloru szarego (8) (opcjonalnie, kod F49474/GR – średnica oczka siatki 0,8 mm)

• w razie konieczności urządzenie może pracować, jako prosty łapacz zanieczyszczeń bez zamontowanego wkładu filtracyjnego.

Ułatwiony dostęp do wkładu filtracyjnego

Nakrętki umieszczone po dwóch stronach urządzenia (9) zapewniają łatwy dostęp do elementu filtracyjnego (10) niezależnie od pozycji montażu.

Dostosowanie urządzenia dla rur pionowych i poziomych

Dzięki specjalnej konstrukcji urządzenie DIRTMAGPLUS może zostać dostosowane (rys.1) do montażu dla rur pionowych (rys.2), rur poziomych (rys. 3) lub pod kątem 45° bez wpływu na jego pracę.

Wewnętrzna struktura i komora gromadzenia zanieczyszczeń

Komora gromadzenia zanieczyszczeń posiada następujące cechy:

• zlokalizowana jest w dolnej części urządzenia w takiej odległości od przyłączy, że medium przepływające przez siatkę nie wpływa na zgromadzone zanieczyszczenia;

• ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w przeciwieństwie do filtrów, które muszą być czyszczone systematycznie);

• może zostać odkręcona od korpusu zaworu w przypadku konieczności wyczyszczenia wewnętrznego elementu.

Separacja zanieczyszczeń ferromagnetycznych

Separator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną.

Niskie straty ciśnienia i wysoka stała wydajność w czasie

Wysoka wydajność separatora zagwarantowana jest dzięki zastosowaniu elementu wewnętrznego zbudowanego z siatkowych powierzchni.

Sprawność oddzielenia cząstek jest dużo wyższa niż w przypadku typowych filtrów. Wydajność separacji jest stała w czasie w przeciwieństwie do typowych filtrów, które w trakcie pracy zapychają się, co zmniejsza ich sprawność.

OBSŁUGA

Odpowietrzenie

W celu odpowietrzenia należy odkręcić śrubę znajdującą się w górnej części urządzenia za pomocą śrubokrętu lub klucza motylkowego.

Usunięcie zanieczyszczeń

Zdjąć pierścień magnetyczny (1) i opróżnić komorę zanieczyszczeń otwierając zawór spustowy za pomocą dołączonego klucza (2).

Czynność może być wykonana w trakcie normalnej pracy instalacji

Konserwacja

W przypadku konieczności konserwacji należy odkręcić górną pokrywę za pomocą odpowiedniego klucza i wyjąć wewnętrzny element.

Dozowanie dodatków do wody instalacyjne

Za pomocą urządzenia można dozować dodatki do wody instalacyjnej.

Instalacja

Urządzenie należy instalować zgodnie z kierunkiem przepływu oznaczonym strzałką, na rurociągu powrotnym przed źródłem ciepła/chłodu, najlepiej po stronie ssącej pompy.

Korpus musi znajdować się w pozycji pionowej, skierowany śrubą odpowietrzającą ku górze.

Dane techniczne
