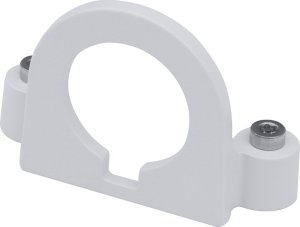

Axis Axis ACI Conduit Bracket B

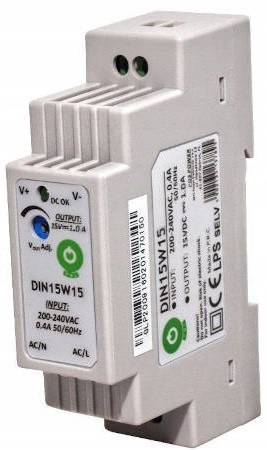

Zasilacz stałonapięciowy POS POWER Model DIN15W15

Zasilacz marki POS POWER Model DIN15W15 to wysokiej jakości urządzenie zasilające, idealne do zastosowań przemysłowych, komercyjnych oraz domowych. Dzięki swojej niezawodności i solidnej konstrukcji, zasilacz ten doskonale sprawdzi się w systemach automatyki, instalacjach elektrycznych oraz w różnorodnych aplikacjach wymagających stabilnego źródła zasilania.

Zastosowanie:

• Systemy automatyki przemysłowej
• Instalacje elektryczne w budynkach komercyjnych i mieszkalnych
• Systemy alarmowe i monitoringu
• Sprzęt laboratoryjny i testowy

Najważniejsze cechy:

• Niezawodność: Wysokiej jakości komponenty zapewniają długą żywotność i niezawodne działanie
• Bezpieczeństwo: Wbudowane zabezpieczenia chronią urządzenia przed uszkodzeniami
• Kompaktowy Design: Małe wymiary umożliwiają łatwą instalację w różnych miejscach
• Łatwość montażu: Szybki montaż na szynie DIN sprawia, że instalacja jest prosta i bezproblemowa
• Uniwersalność: Szeroki zakres napięć wejściowych umożliwia użycie w różnych sieciach zasilających

Specyfikacja techniczna:

• Model: DIN15W15
• Producent: POS POWER

WYJŚCIE

• Napięcie znamionowe: 15 V
• Prąd znamionowy: 1,0 A
• Zakres prądu: 0 ÷ 1,0 A
• Moc znamionowa: 15,0 W
• Napięcie w stanie bez obciążenia (maks.): 16 V
• Zakres regulacji napięcia [6]: 13-16 V
• Stabilizacja Uwy w zależności od zmian Uwe: ± 1%
• Stabilizacja Uwy w zależności od zmian Iwe: ± 1%
• Tolerancja napięcia [3]: ± 5%
• Tętnienia i szumy (maks.) [2]: 300mVP-P
• Czas ustalania, narastania [4]: 500ms, 250ms / 230 V AC pod pełnym obciążeniem
• Czas podtrzymania (typ.): 20ms / 230 V AC pod pełnym obciążeniem

WEJŚCIE

• Zakres wartości napięcia: 180 ÷ 264 V AC
• Zakres częstotliwości napięcia: 47 ÷ 63 Hz
• Współczynnik mocy: PF > 0,4 / 230 V AC pod pełnym obciążeniem
• Sprawność (typ.): 83%
• Prąd AC (typ.): 0,35 A / 230 V AC
• Prąd rozruchowy (typ.): 22 A / 230 V AC; TWIDTH (czas do półszczytu) = 250μs
• Pobór prądu w stanie bez obciążenia (maks.): < 0,5 W

ZABEZPIECZENIA

• Przeciążeniowe: Zakres: 120 ÷ 180% mocy znamionowej, Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Zwarciowe: Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Nadnapięciowe: Powyżej: 18 V, Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Termiczne: Zakres: detekcja przez NTC, Typ: odcięcie napięcia wyjściowego. Powrót do normalnej pracy po odłączeniu oraz ponowym załączeniu napięcia wejściowego.

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -20~+50°C
• Wilgotność względna w czasie pracy: 45~85% RH (bez kondensacji)

WYMIARY I WAGA

• Waga (kg): 0,1
• Wymiary długość x szerokość x wysokość (mm): 25 × 92,5 × 56

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ

• Normy bezpieczeństwa: Zgodność z EN62368-1
• Wytrzymałość izolacji: WE/WY: 3.75kVAC
• Normy emisji EMC: Zgodność z EN55032
• Normy odporności EMC: Zgodność EN55035
• Prąd harmonicznych: Zgodność z EN 61000-3-3; EN 61000-3-2

1. Podane parametry (jeśli nie zaznaczono inaczej) zmierzono dla napięcia zasilania 230 V AC, obciążenia znamionowego w temperaturze otoczenia 25°C.
2. Tętnienia i szumy zmierzono dla pasma 20 MHz, używając skręconych przewodów pomiarowych oraz kondensatorów 0.1μF i 47μF połączonych ze sobą równolegle.
3. Tolerancja wyraża maksymalną rozbieżność napięcia wyjściowego, uwzględniając zmiany przy załączaniu, w zależności od zmian napięcia wejściowego oraz w zależności od zmian prądu obciążenia.
4. Czas ustalania i narastania mierzony jest w zakresie 0 ÷ 90% znamionowego napięcia wyjściowego.
5. Zasilacz jest komponentem nieprzeznaczonym do montażu przez użytkownika końcowego. Zasilacz spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej jednakże dla finalnego urządzenia zawierającego zasilacz należy ponownie wykonać badania celem weryfikacji spełnienia norm całego układu.
6. Za pomocą wbudowanego potencjomtru.
