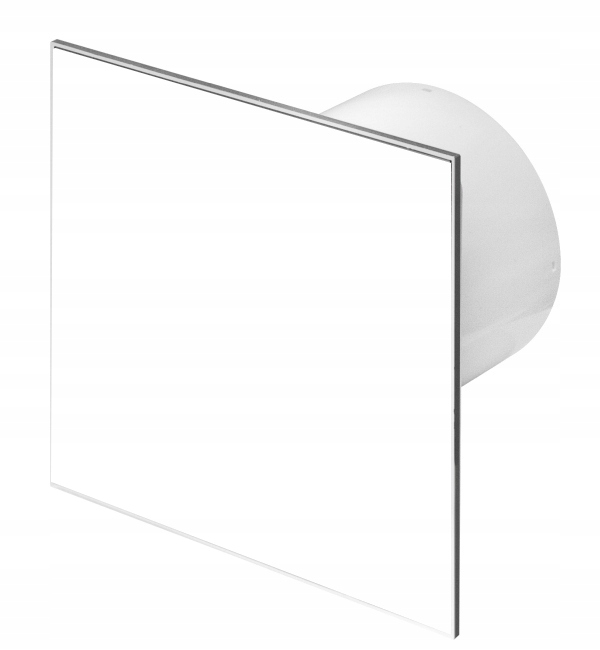

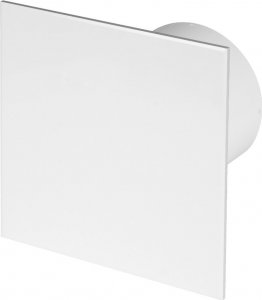

Wentylator łazienkowy Awenta TRAX

biały WTB100H z higrostatem

INFORMACJE TECHNICZNE :

• Model - WTB100H
• Marka - Awenta
• Wyposażenie - czujnik wilgoci i czasowy
• Poziom hałasu - 37dB
• Moc - 13W
• Wydajność - 89 m3/h
• Kolor - biały
• Klasa odporności - IPX4
• Wentylator ścienny
• Łożyska kulkowe

Firma Awenta produkuje wentylatory, które są przeznaczone do zastosowania zarówno w pomieszczeniach mieszkalnych,

użytkowych jak i biurowych.

*  *  *

W zależności od wielkości pomieszczenia i jego charakteru, oferta Awenty obejmuje wentylatory, których funkcje, parametry

i właściwości zapewniają właściwe wentylowanie.

Wszystkie wentylatory działają przy napięciu 230V o częstotliwości 50 Hz.

*  *  *

Seria TRAX to nowa linia wentylatorów marki Awenta, która jest montowana za pomocą zacisków typu Easy Clip.

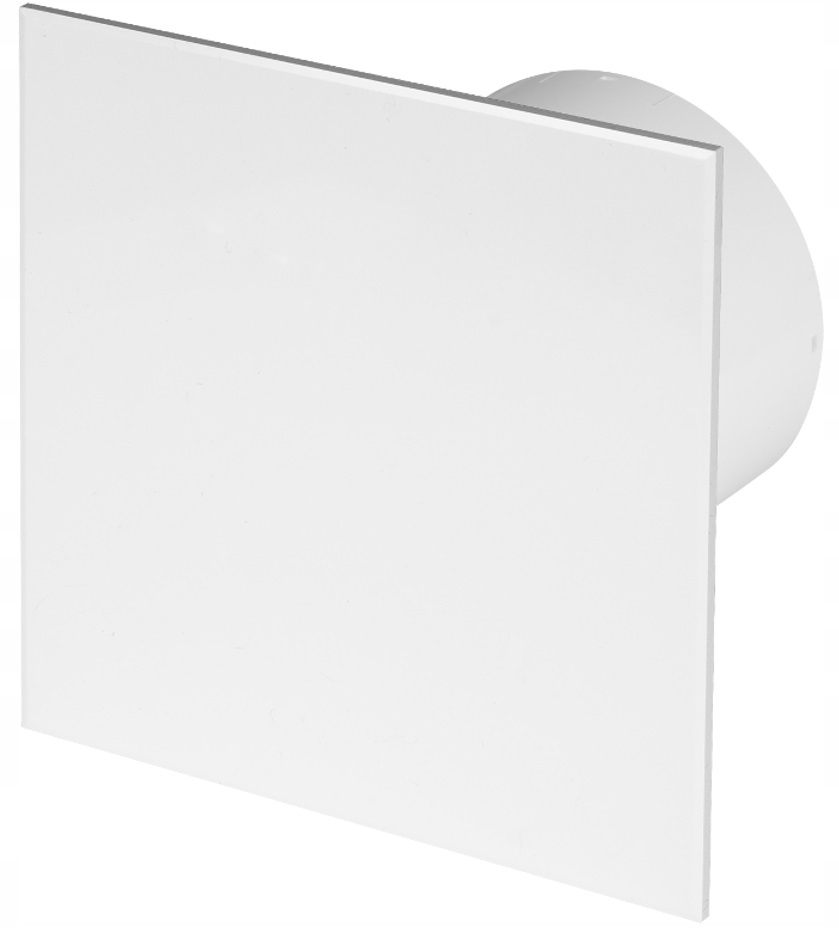

Frontowy panel jest wykonany z tworzywa ABS pomalowanego na kolor biały.

***

Główne cechy tej linii to:

• materiał wykonania - tworzywo ABS
• łożyska kulkowe
• max temperatura pracy - 40*C
• klasa odporności - IPX4
• możliwość montażu na suficie
• możliwość zastosowania zaworu zwrotnego

Rysunek techniczny:

Wymiary:

• fi - 100 mm
• A -  109 mm
• B - 109 mm
• X - 157 mm
• Y - 157 mm
• W -  95 mm
• Z -   77 mm

Opis działania:

Czujnik wilgotności powietrza wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej.

Wentylator – w zależności od sposobu podłączenia do sieci – może być uruchamiany automatycznie bądź manualnie.

Uruchamianie automatyczne -  urządzenie włącza się, gdy poziom wilgotności powietrza przekroczy ustawioną

na potencjomatrze H wartość, a wyłączy się po upływie czasu (określonego na potencjometrze T) liczonym od chwili

spadku wartości poziomu wilgotności.

Uruchamianie manualne - wentylator uruchamiany jest włącznikiem światła lub oddzielnym włącznikiem przeznaczonym

dla wentylatora.

Po wyłączeniu włącznika, urządzenie (tak jak w pierwszym przypadku) wyłączy się po upływie czasu określonego

na potencjometrze, o ile poziom wilgotności w pomieszczeniu jest poniżej poziomu ustawionego na potencjometrze H.

Układ wykrywania wilgoci jest najważniejszym elementem.

*  *  *

Przykład użycia wentylatora z higrostatem:

Wentylator włączy się automatycznie, kiedy poziom wilgotności dojdzie do wcześniej ustawionego poziomu.

Kiedy poziom wilgotności spadnie poniżej tego wcześniej ustawionego poziomu, wyłączy się po pewnym czasie.

Taki cykl będzie się automatycznie powtarzał.

Budowa wentylatora:

1. Frontowa maska
2. Wkręty mocujące
3. Kopułka
4. Pokrywa obudowy
5. Płytka sterująca
6. Maskownica otworu na przewód
7. Regulacja czujnika
8. Obudowa wentylatora
9. Otwory montażowe
