Moduł hydrauliczny AMB 760 do pomp ciepła typu monoblok, przyłącza G1" AFRISO

ZASTOSOWANIE

• Wykorzystywany w systemach grzewczych z pompą ciepła typu monoblok.
• Montowany wewnątrz budynku, na ścianie, między pompą ciepła a zasobnikiem c.w.u. i buforem/instalacją.
• Efektywnie ogrzewa i przepływ przekazuje w zależności od sygnałów sterujących z pompy ciepła.
• Usuwa zanieczyszczenia i chroni przed wzrostem ciśnienia.

Najważniejsze cechy produktu:

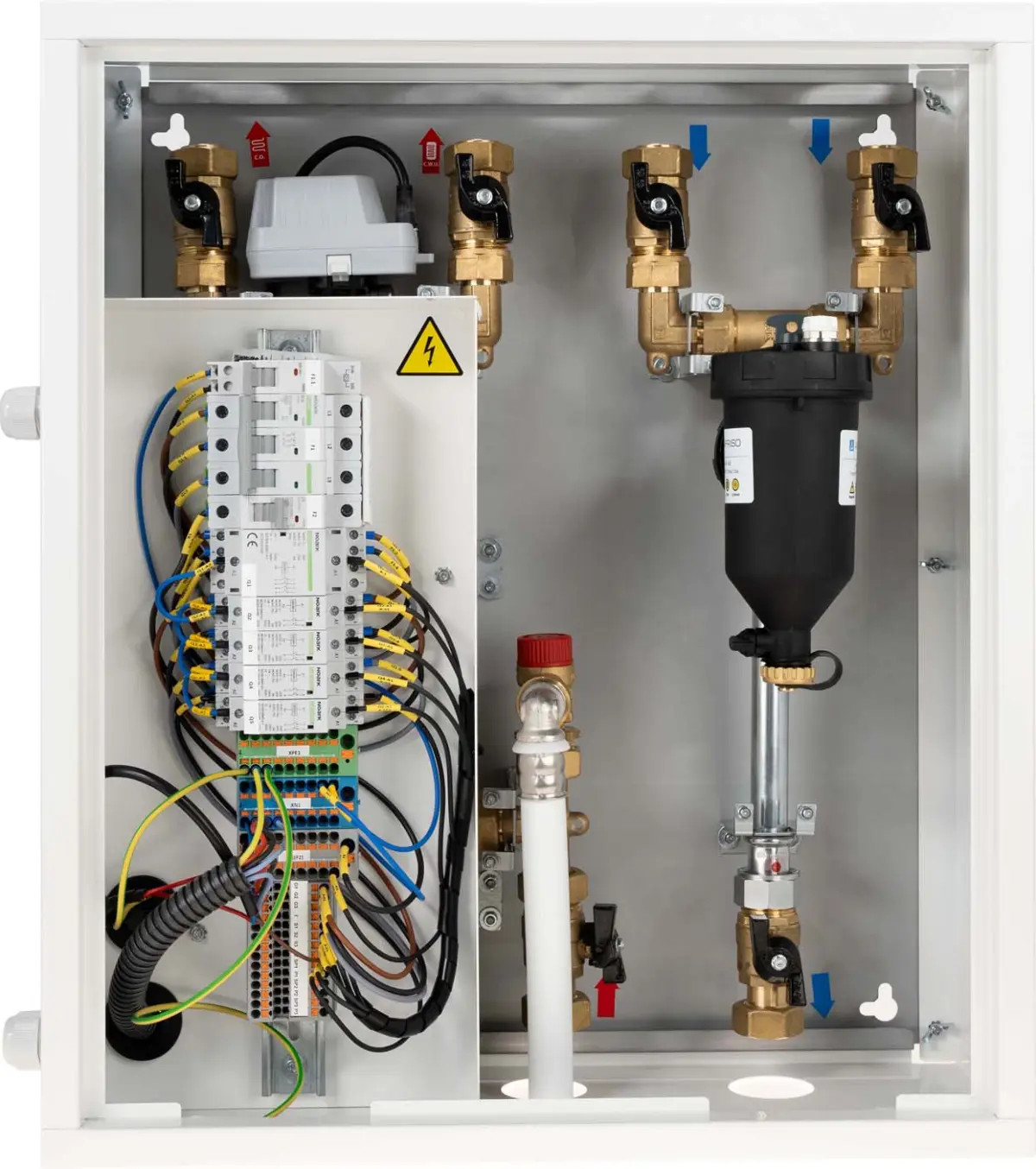

• Prefabrykowane, gotowe do bezpośredniego montażu na ścianie.
• Przebadane pod względem hydraulicznym i elektrycznym.
• Wyposażone w grzałkę przepływową o mocy 6 kW, która umożliwia dogrzewanie zgodnie z zapotrzebowaniem, po otrzymaniu odpowiedniego sygnału z pompy ciepła.

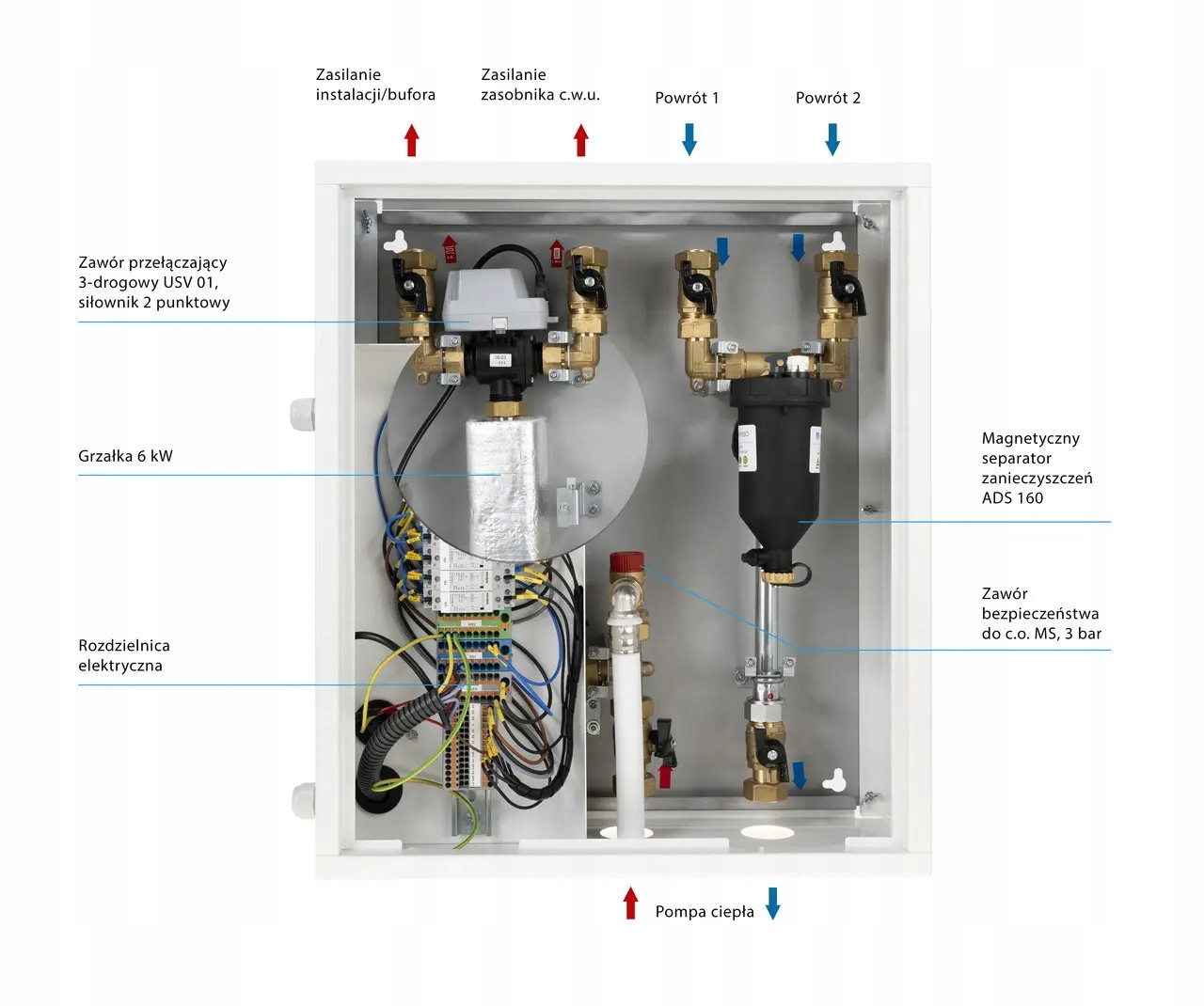

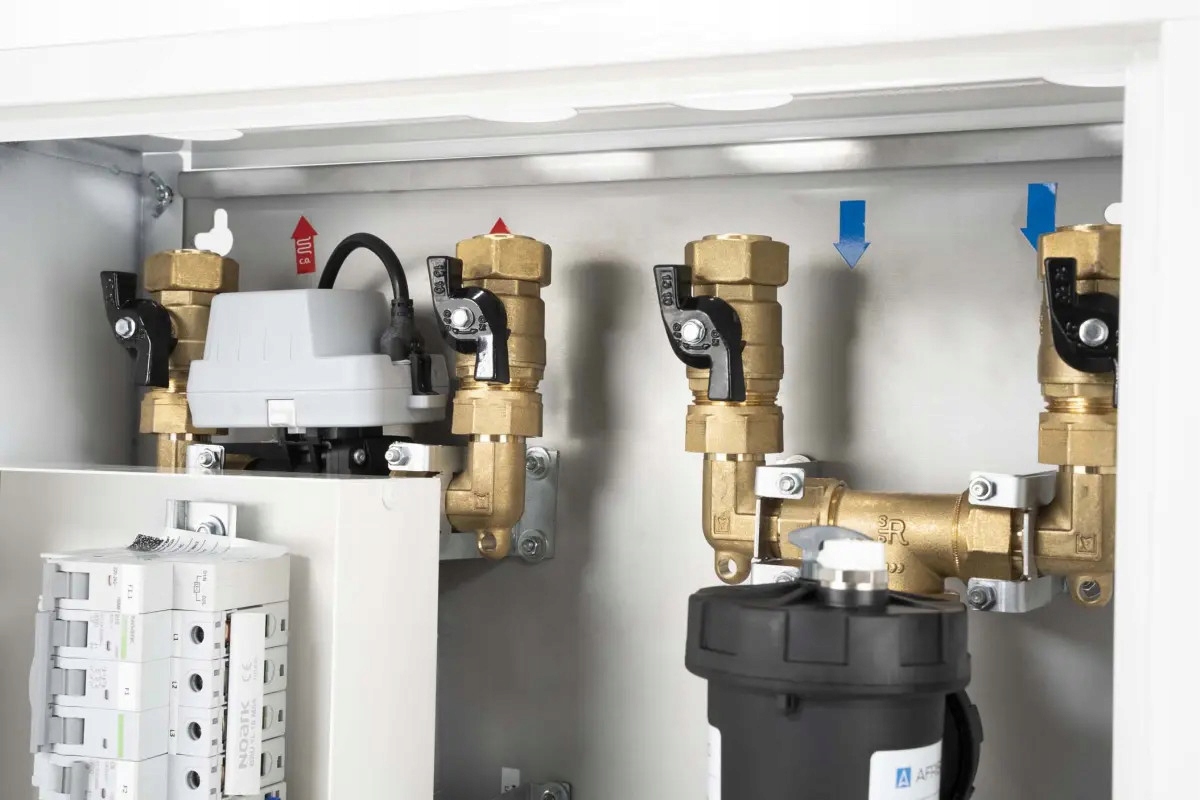

• Przełącza przepływ między dwoma strefami: instalacją c.o./buforem lub zasobnikiem c.w.u za pomocą zaworu przełączającego 3-drogowego USV 01.

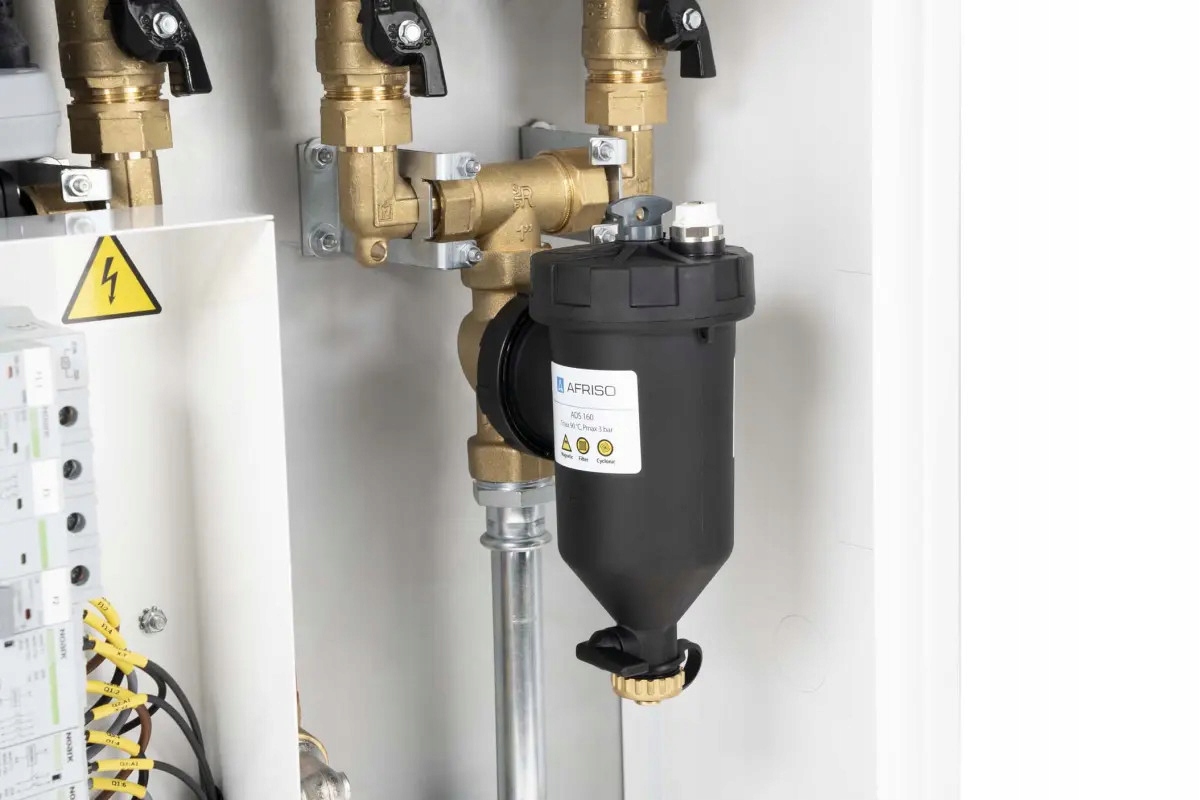

• Usuwa zanieczyszczenia za pomocą ADS 160.

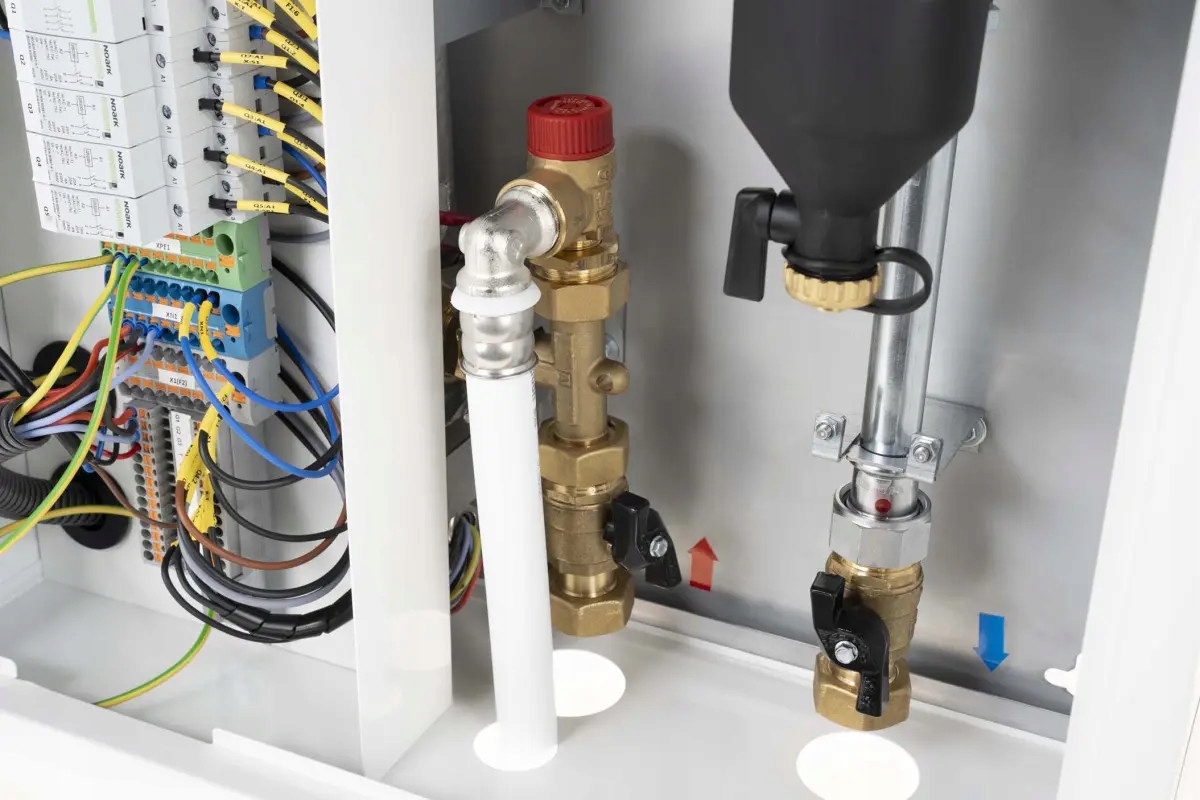

• Zabezpiecza instalację przed wzrostem ciśnienia.

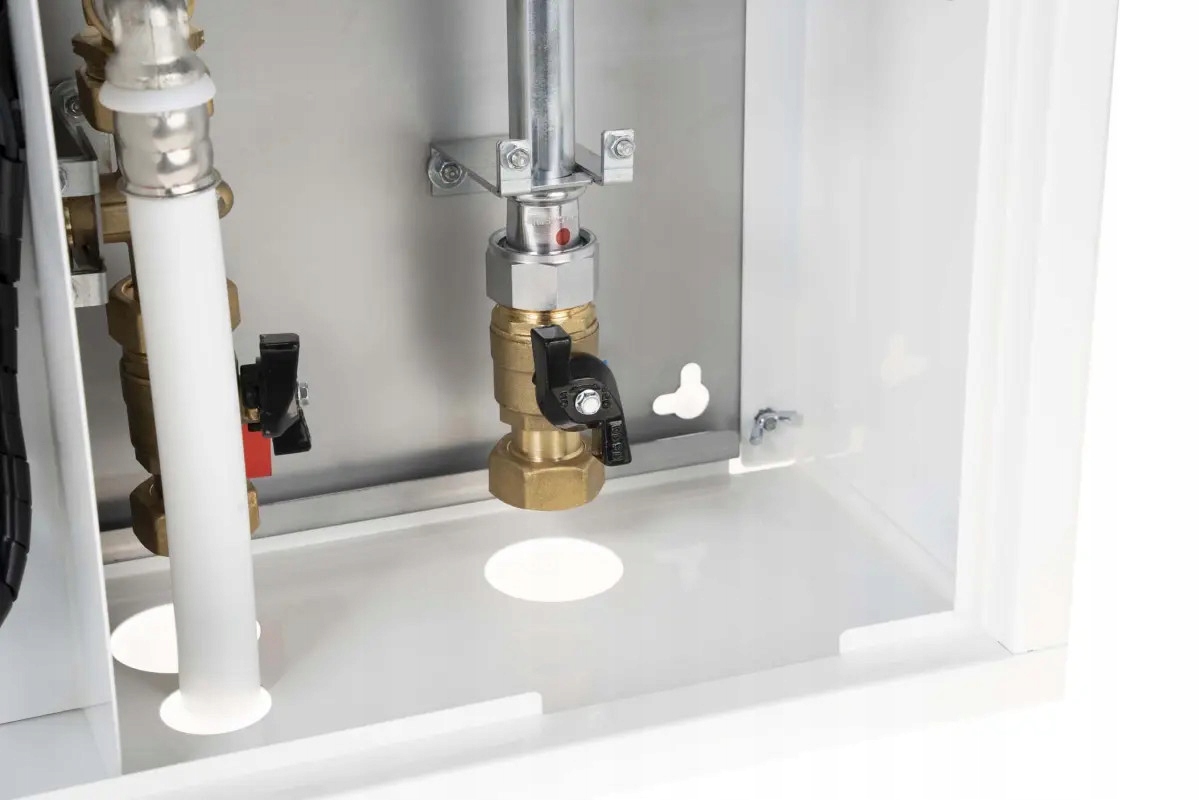

• Zawory odcinające na każdym przyłączu przyspieszają prace montażowe oraz konserwacyjne.

Dane techniczne:

• Ciśnienie robocze: maks. 3 bar
• Temperatura robocza: 5-75ºC (maks. 90ºC na krótki czas)
• Przyłącza pompy ciepła: gwint G1”
• Przyłącza poszczególnych stref: gwint G1”
• Pojemność grzałki przepływowej: 0,9 l
• Stężenie glikolu: maks. 50%
• Przepływ: maks. 2,1 m3 /h
• Zalecana moc pompy ciepła: maks. 10,0 kW

Parametry elektryczne:

• Zasilanie elektryczne: AC 230 V ~/ AC 400 V 3N ~, 50 Hz
• Moc grzałki: maks. 6,0 kW dla 400 V AC, maks. 2,0 kW dla 230 V AC
• Zalecany przewód zasilający: 5x 2,5 mm2 dla 400 V AC, 3x 2,5 mm2 dla 230 V AC
• Zalecany przewód sterujący do pompy ciepła: min. 5x 1,0 mm2

• Zestaw uszczelek płaskich.
• Zestaw uchwytów samoprzylepnych do kabli.
• Zestaw dwóch dławików kablowych.
• Zestaw serwisowy do separatora ADS 160.
• Szablon do montażu naściennego.
