Antena Poynting Niskoprofilowa antena dookólna Poynting PUCK-2
- Typ: Dookólna
- Zysk [dBi]: 6
- Złącze: SMA
- Zobacz pełną specyfikację

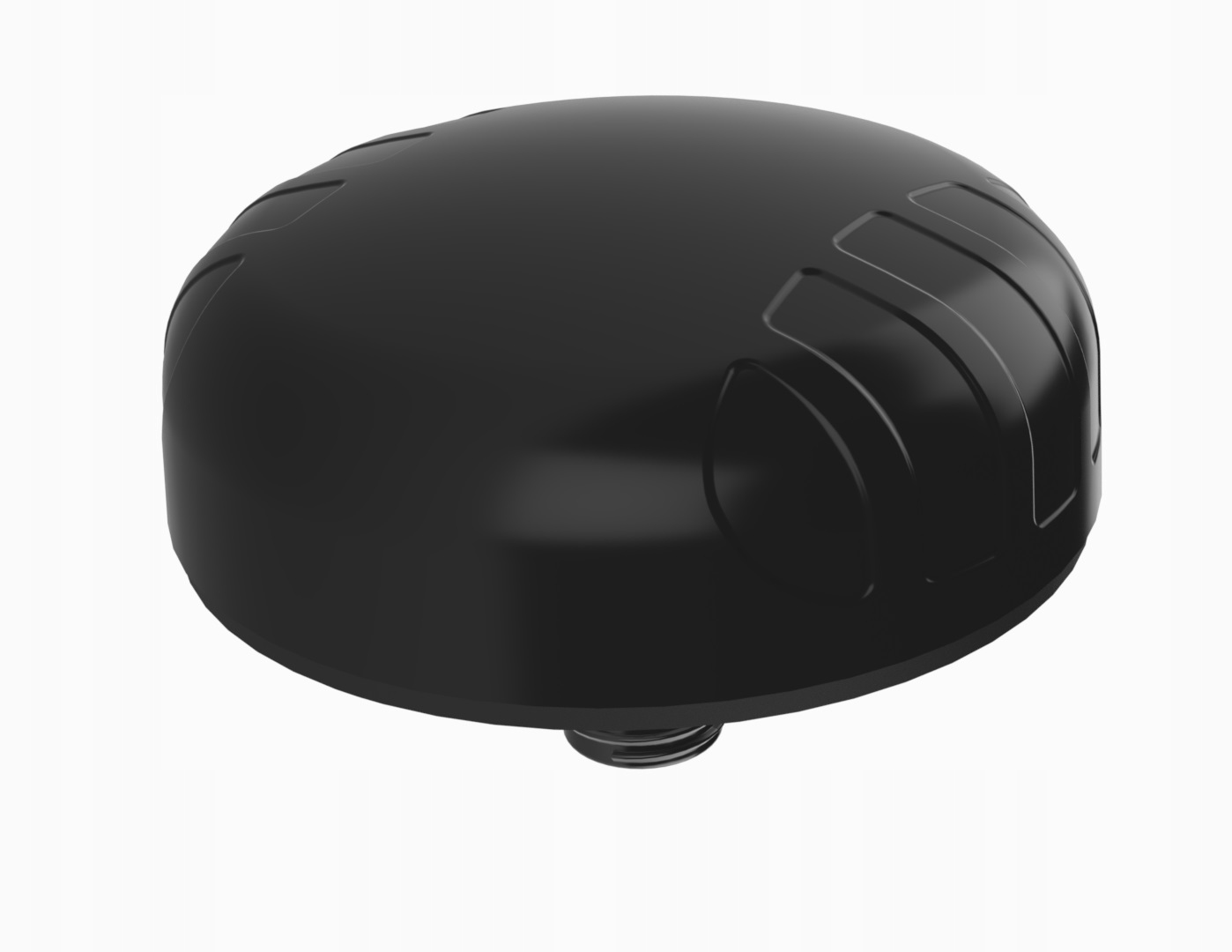

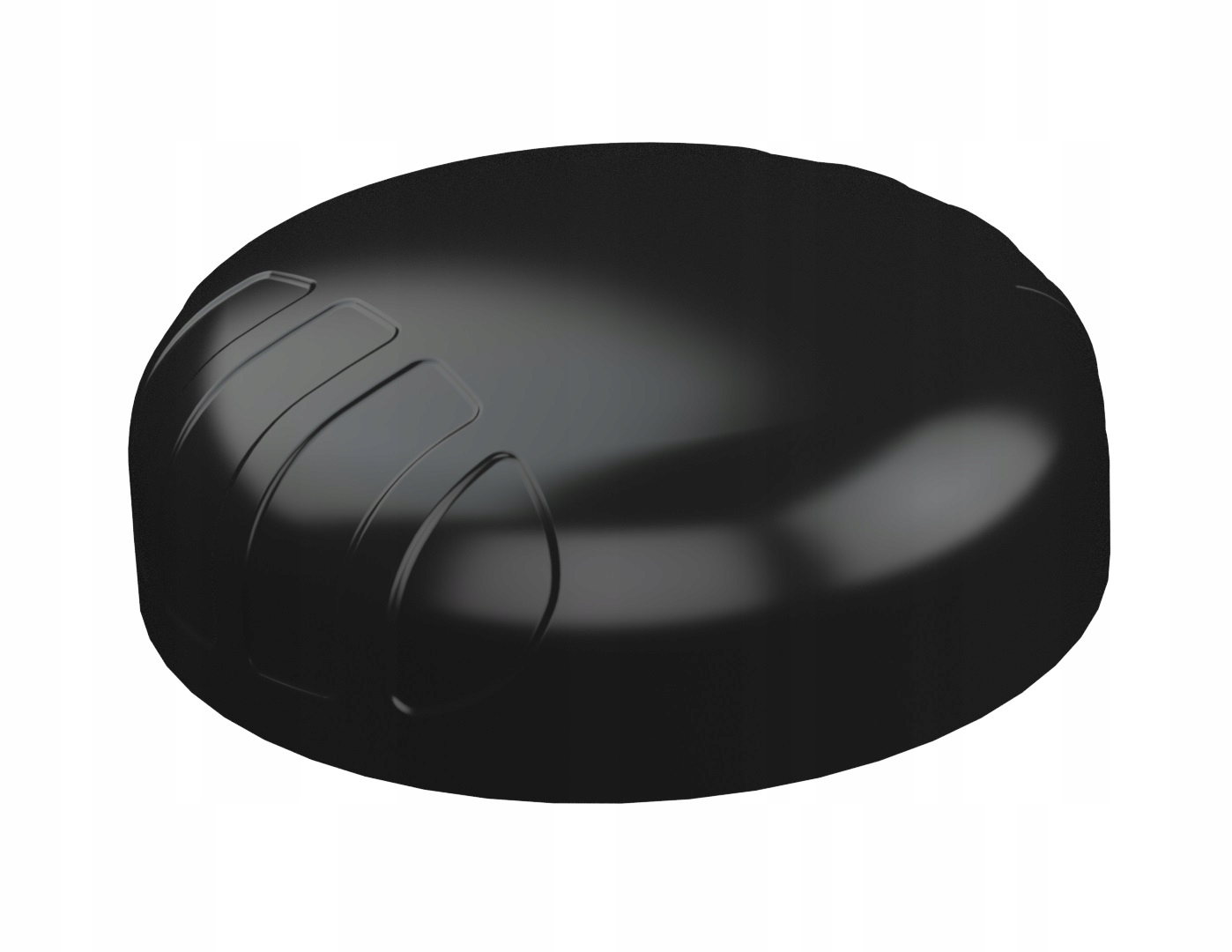

Szerokopasmowa panelowa antena dookólna Poynting PUCK-2 LTE MIMO 6 dBi
Nowa seria PUCK firmy Poynting oferuje małe anteny panelowe profilowe do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-2 składa się z systemu antenowego 2 w 1 w jednej obudowie z antenami 2 × 2 MIMO LTE (dla 2G / 3G / 4G), które obejmują pasmo od 698 do 3800 MHz, najpopularniejsze międzynarodowe pasma LTE . PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Charakterystyka promieniowania wszystkich elementów promieniujących zapewnia doskonałą równowagę między dookólnością, różnorodnością wzorców i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu
- 2w1 LTE o wysokiej wydajności i odbiorze wielu
częstotliwościach
- Antena 2G / 3G / 4G / LTE (gotowa na 5G)
- Dla
technologi LTE (2X2 MIMO)
- Szerokopasmowa - obejmuje szerokie pasmo
częstotliwości, w tym pasmo CBRS 3,5 GHz
- Niezależna od płaszczyzny
podłoża
- Solidna, wandaloodporna i wodoodporna obudowa (IP 68)
- Idealna
do transportu, zastosowań morskich i IoT / M2M
- Opcje montażu Ultra-veZAtile
dla łatwej instalacji
Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii,
gazu i wody
-
Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo,
nawadnianie
- Digital Signage
- Magazyny i systemy logistyczne
- Automatyka
przemysłowa, robotyka i inne systemy M2M
- Transport
(autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn
(M2M i IoT)
- Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód
wewnętrznych
Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności
przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię
przesyłową do obciążenia.
W idealnym systemie 100%
energii jest przesyłane, co odpowiada VSWR 1: 1, PUCK-1 zapewnia doskonałą
wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we
wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz
-
Zysk dla różnych pasm: -1dBi @ 698-960MHz
- Zysk dla
różnych pasm: 6 dBi przy 1710-2700 MHz
- Zysk dla
różnych pasm: 6 dBi przy 3400-3800 MHz
Wzorce promieniowania
Prezentacja anteny szerokopasmowej PUCK-2 (wideo)
link: https://youtu.be/wQ7WTtjMNPM
Odnośniki
do innych filmów o PUCK-2:
Unboxing - https://youtu.be/AfL5b7pRWbk
Test
wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test
PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test
wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie
rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma
opcjami montażu. Obejmuje to standardowo:

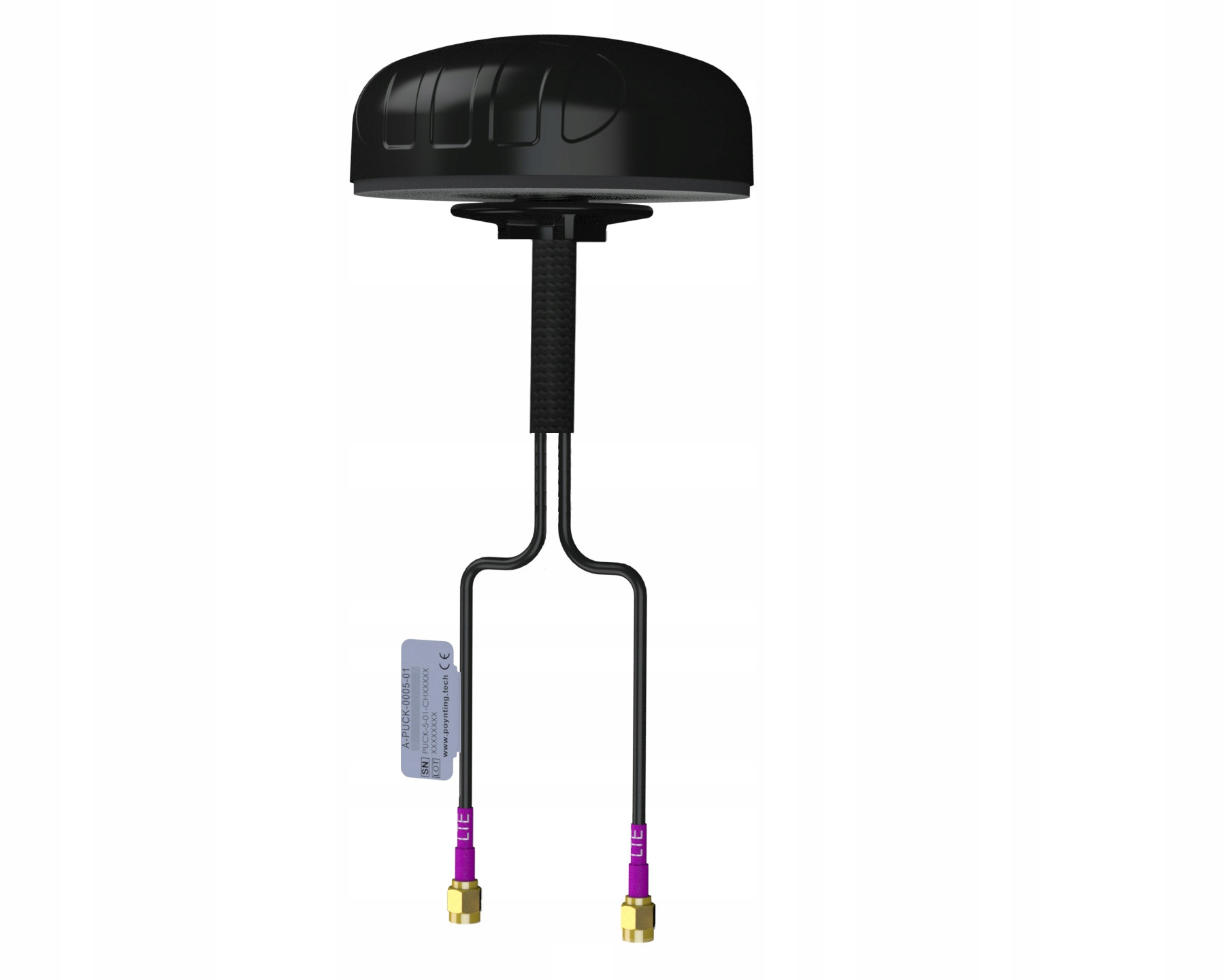

- Mocowanie do czopu - w zestawie
dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż
wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż
na słupie (np. Szyny morskie)

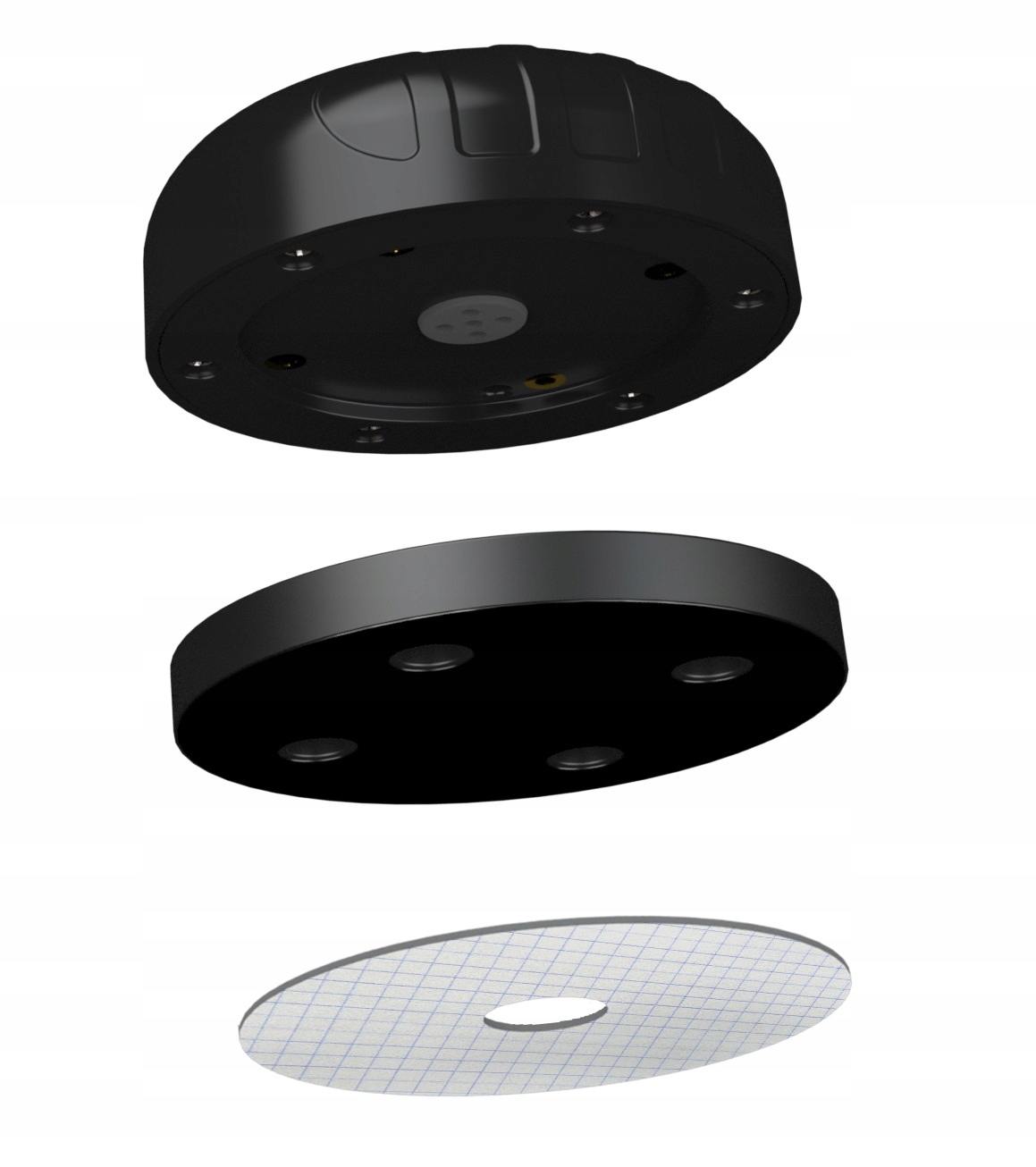

- Mocowanie magnetyczne
- Montaż
powierzchniowy (taśma dwustronna)

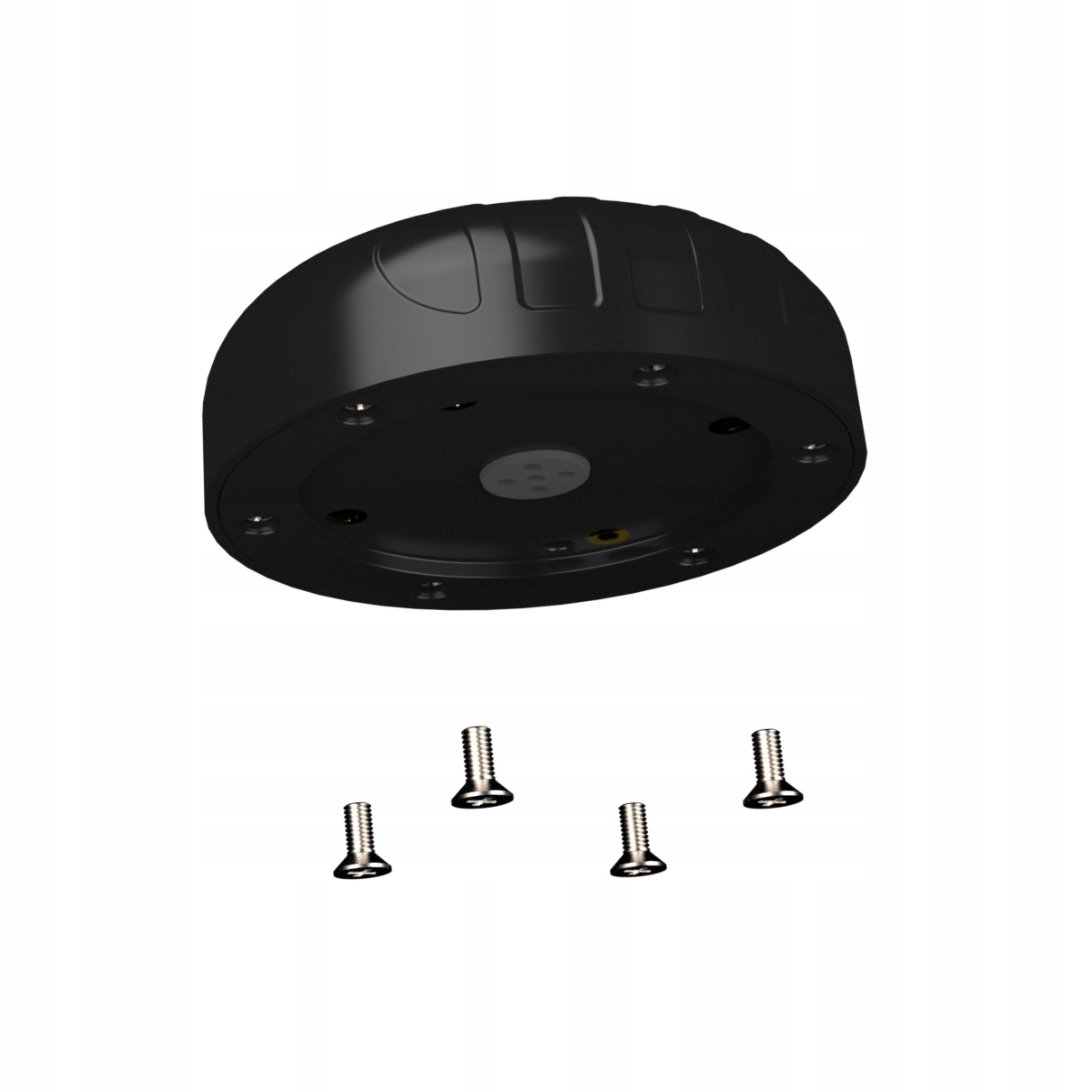

- Mocowanie ścienne
Najważniejsze cechy techniczne:
Specyfikacja techniczna
Kliknij tutaj,
aby zapoznać się z pełną dokumentacją techniczną anteny.
