Afriso siłownik elektryczny ARC 345 z wbudowanym pogodowym regulatorem 15 345 10

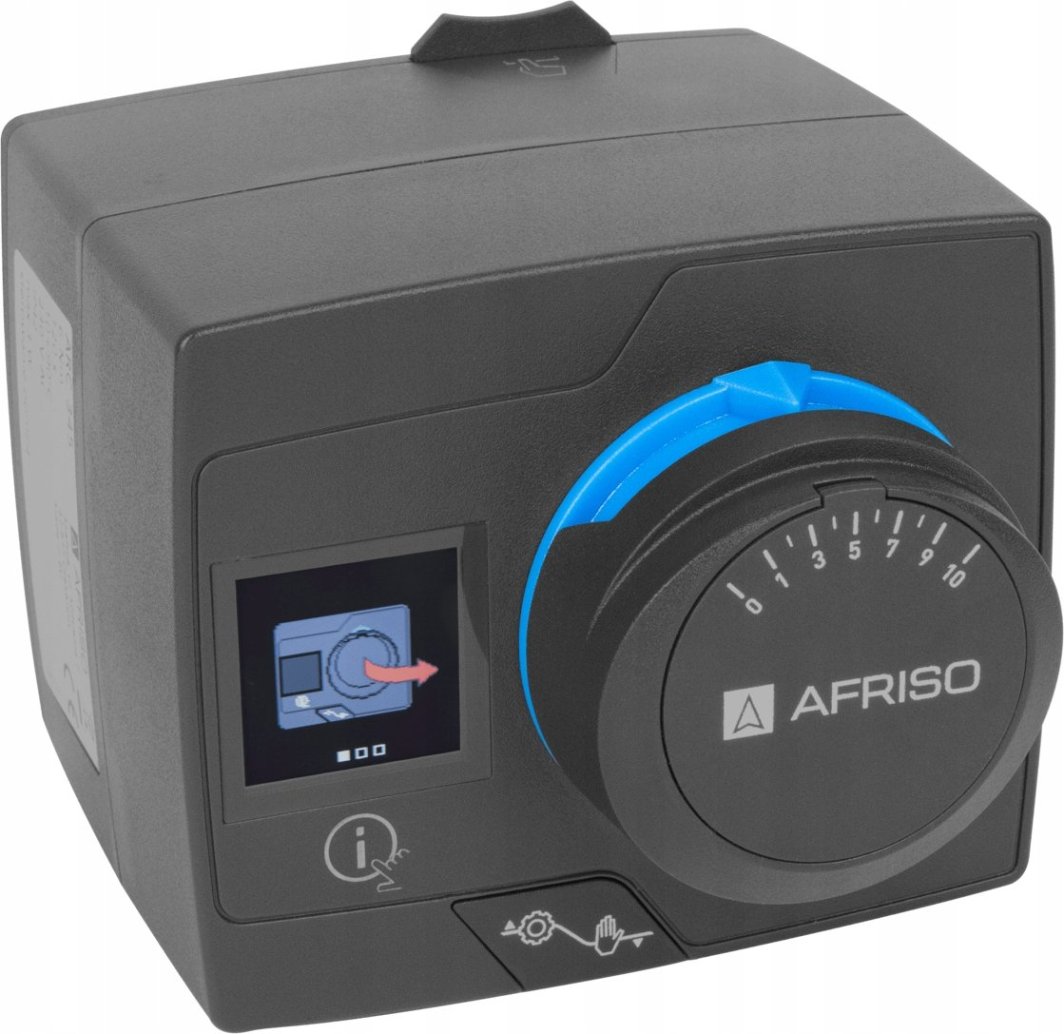

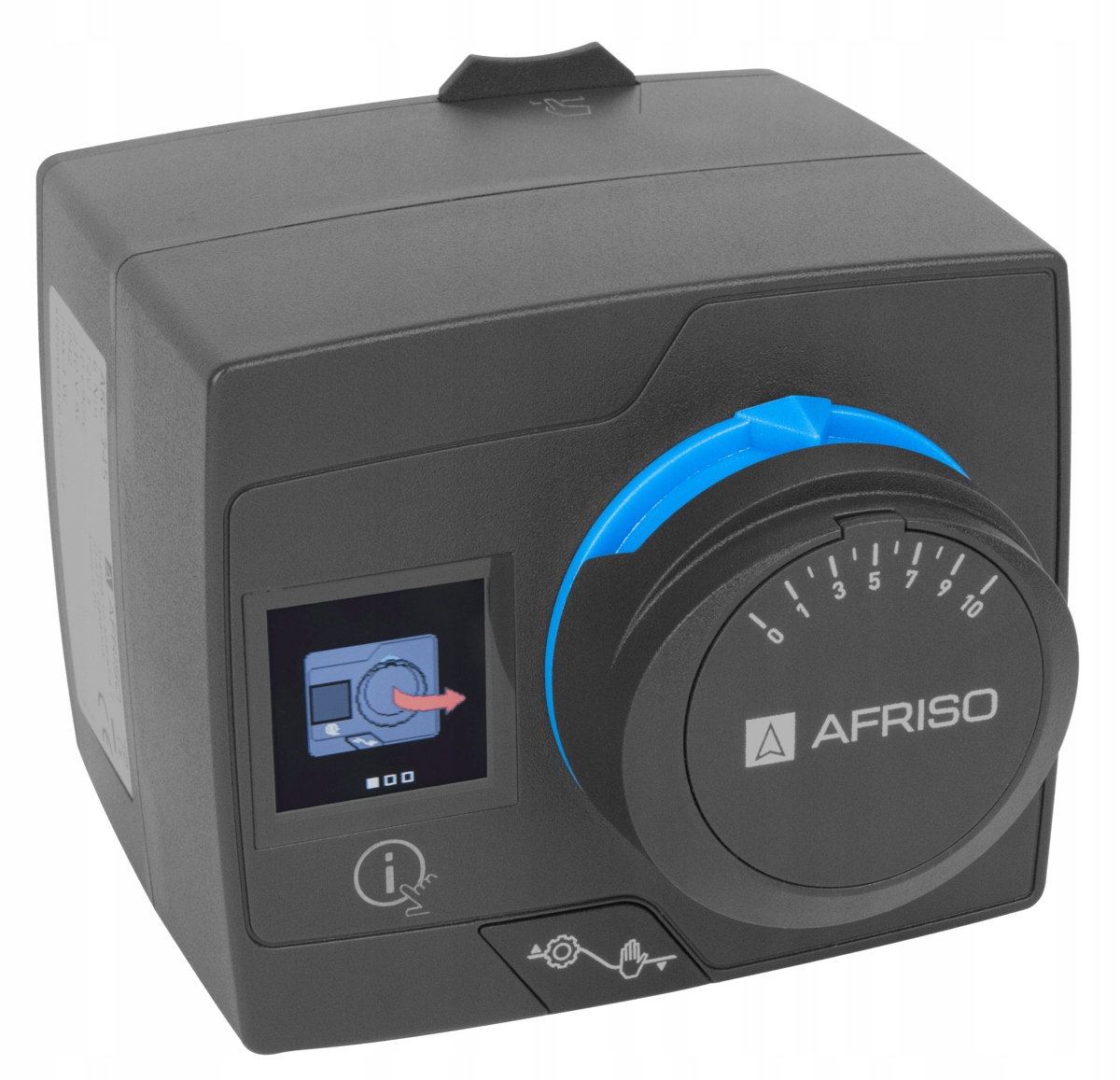

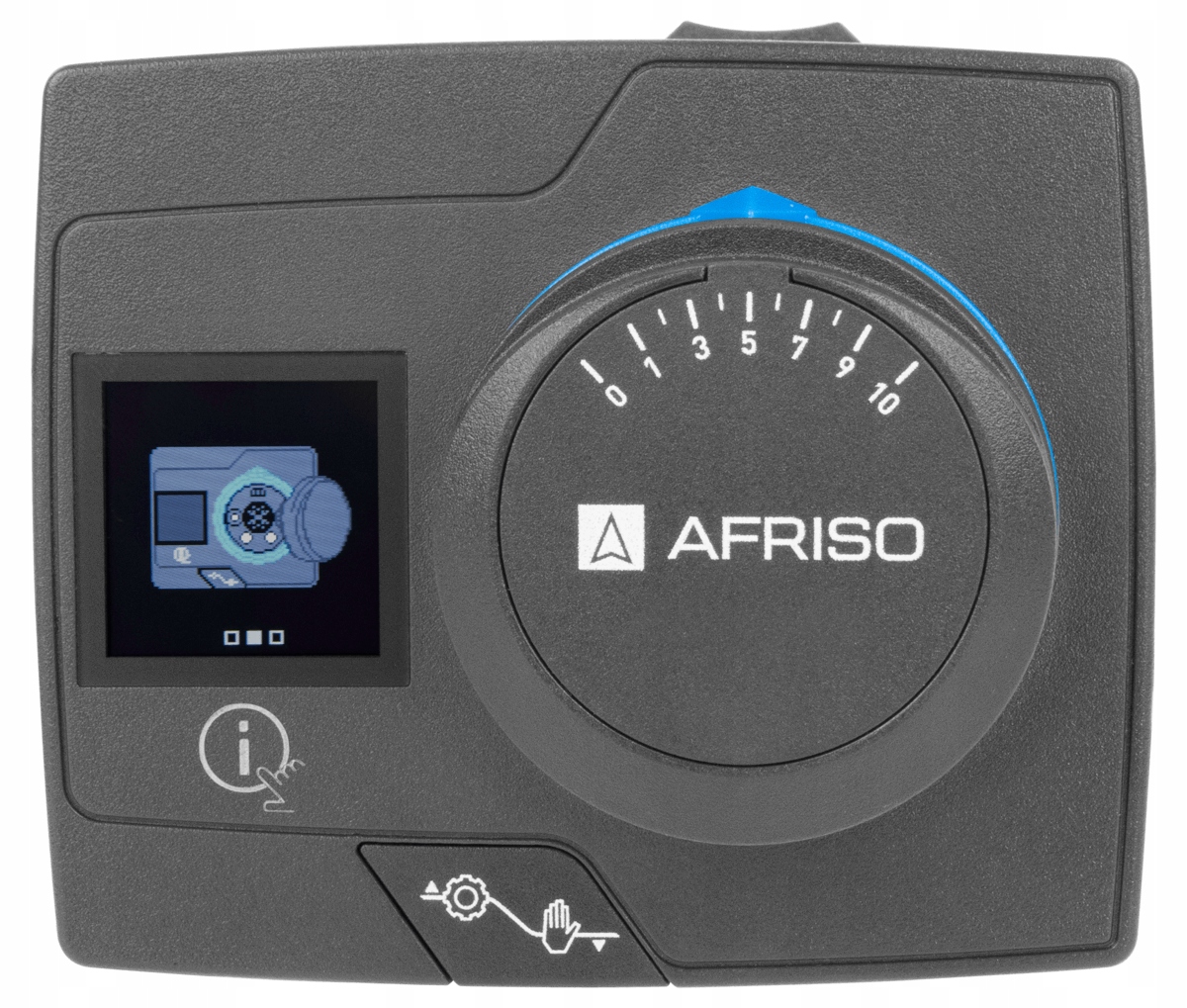

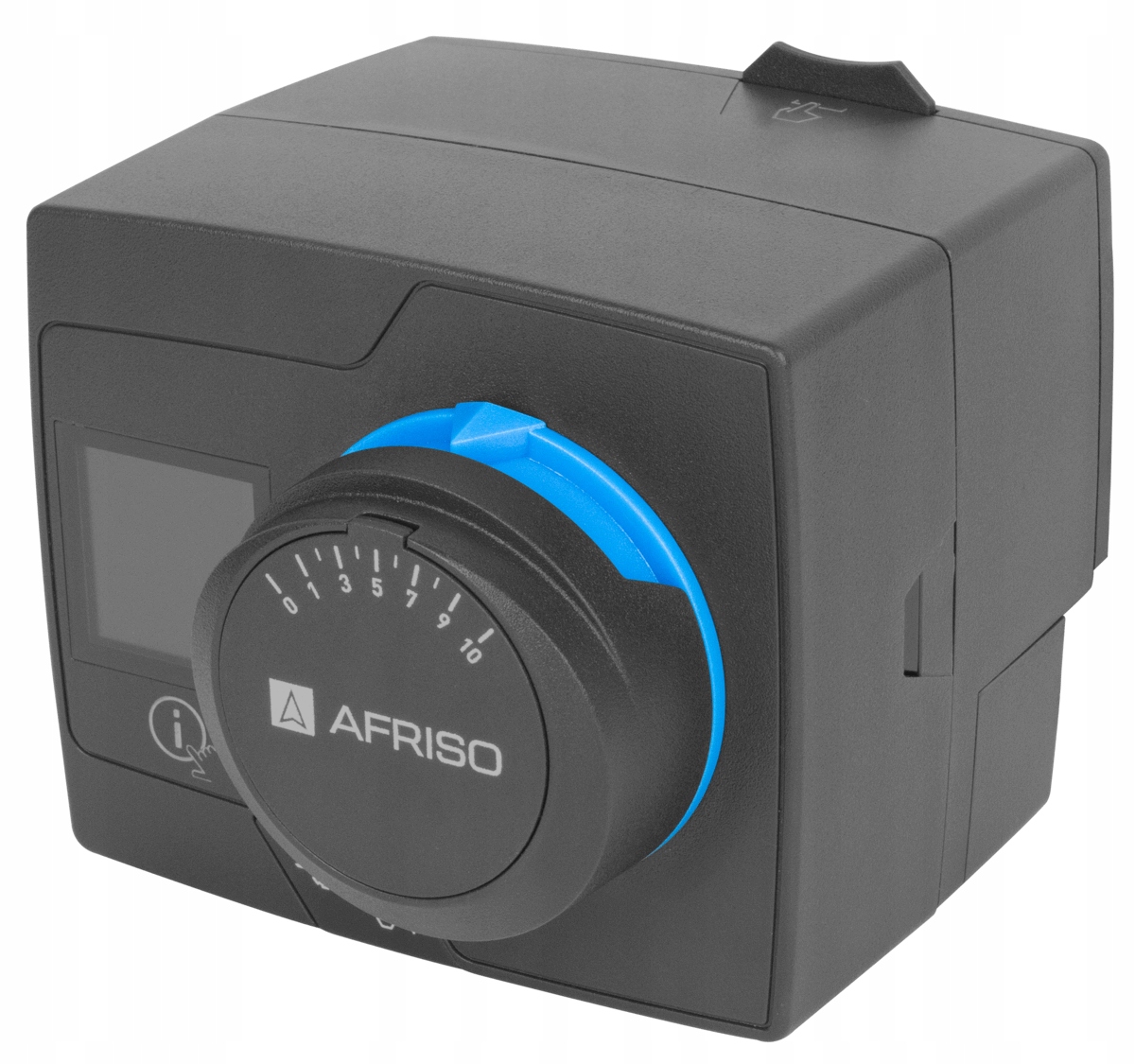

Termoregulator ARC 345 ProClick z funkcją zarządzania pompą obiegową

NOWOŚĆ

PRZEZNACZENIE

Termoregulator wykorzystywany w systemach grzewczych i chłodniczych. Instalowany bezpośrednio na 3- lub 4-drogowych zaworach mieszających. Kontroluje temperaturę na podstawie temperatury zewnętrznej oraz ustawionej krzywej grzewczej. Dodatkowo umożliwia zarządzanie pracą pompy obiegowej. Pozwala również na podłączenie termostatu pokojowego, co umożliwia zdalną regulację temperatury.

KONSTRUKCJA

Termoregulator zawiera:

• 3 czujniki temperatury z 2 adapterami do montażu na rurze,

• przewód do sterowania pompą obiegową,

• przewód zasilający zakończony wtyczką.

PARAMETRY TECHNICZNE

• Moment obrotowy 6 Nm
• Kąt obrotu 90°
• Czas obrotu o 90° 120 s
• Napięcie zasilania 230 V AC
• Temperatura otoczenia 5÷40°C
• Maksymalny pobór mocy 3 W
• Stopień ochrony obudowy IP42
• Wymiary (wys. x szer. x głęb.) 86,5×80,4×95 mm
• Waga 800 g
• Tryb pracy: grzanie, chłodzenie
• Długość przewodu zasilającego 2 m, zakończony wtyczką
• Długość przewodu czujnika za zaworem mieszającym 1 m
• Długość przewodu czujnika źródła ciepła/chłodu/powrotu 3 m
• Wymiary i minimalny przekrój przewodu do podłączenia czujnika zewnętrznego max 50 m, min 0,5 mm²
• Wymiary termoelementu ø5 x 30 mm
• Rodzaj czujnika temperatury Pt1000
• Długość przewodu do kontrolowania pompy obiegowej 0,5 m, zakończony kostką elektryczną

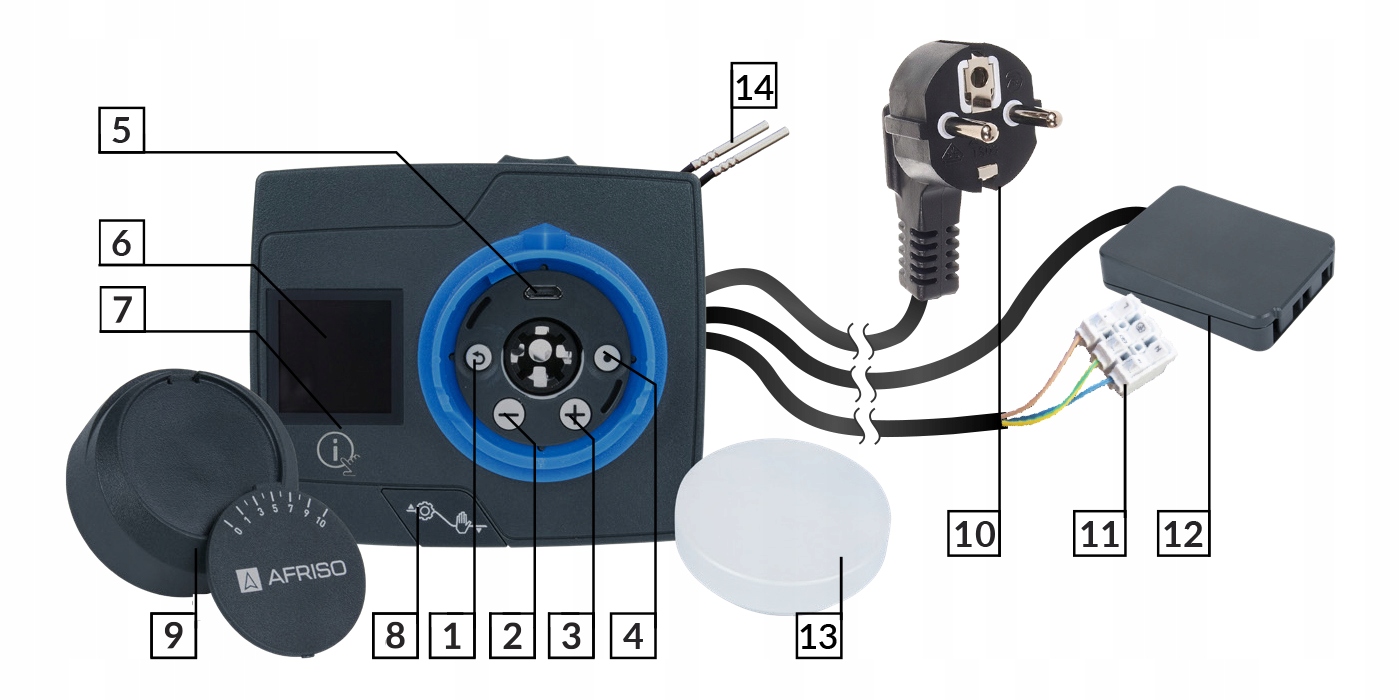

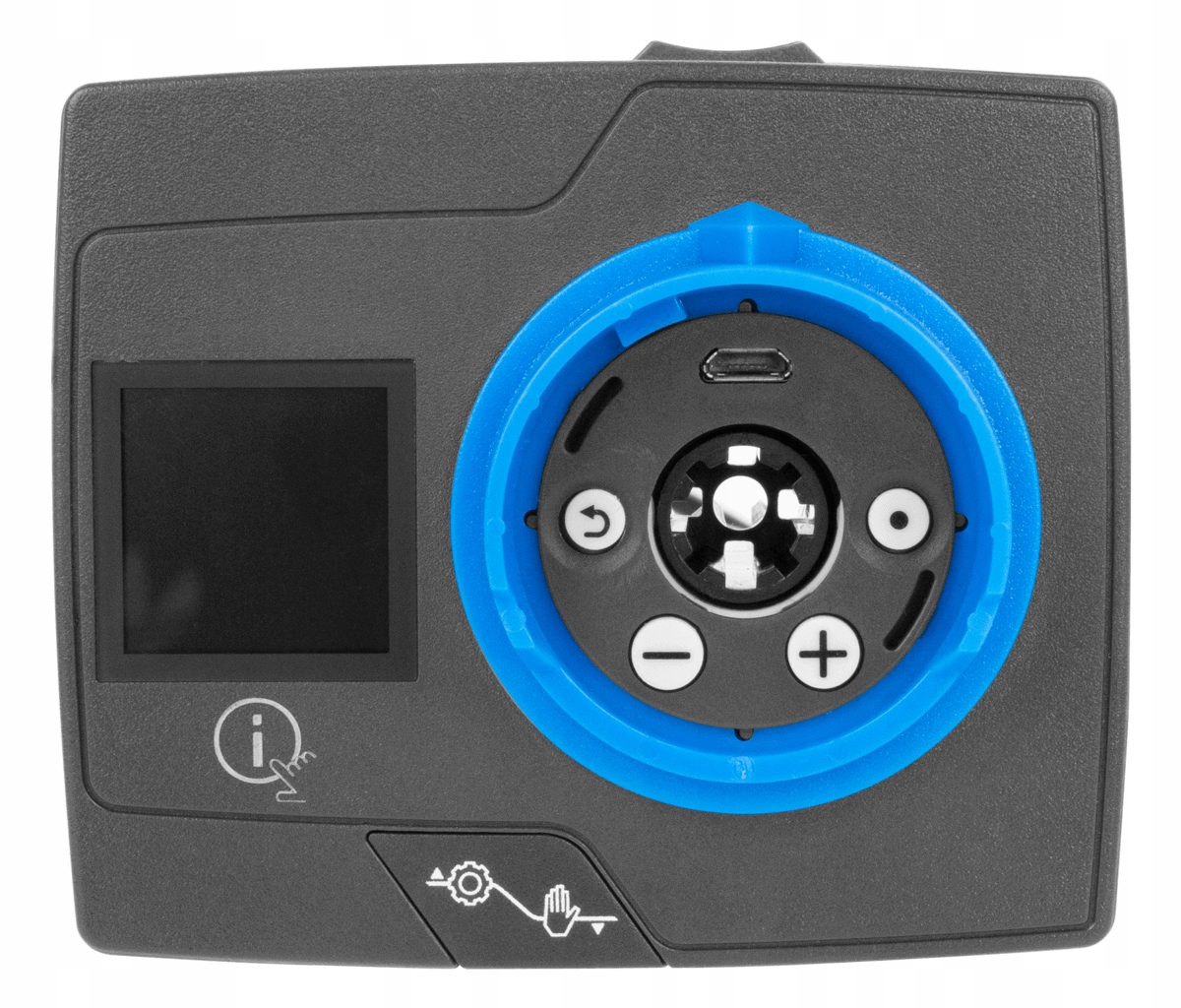

1. Przycisk. Powrót do ustawień i menu.

2. Przycisk. Nawigacja po menu w lewo oraz zmiana wartości nastaw.

3. Przycisk. Nawigacja po menu w prawo oraz zwiększanie wartości nastaw.

4. Przycisk. Zatwierdzanie wyboru i wchodzenie do ustawień.

5. Port USB do instalacji aktualizacji oprogramowania oraz podłączenia komputera.

6. Wyświetlacz kolorowy.

7. Przycisk. Pomoc.

8. Przełączanie z trybu automatycznego do trybu ręcznego.

9. Pokrętło do regulacji.

10. Zasilacz zakończony wtyczką.

11. Przewód do podłączenia pompy obiegowej zakończony kostką elektryczną.

12. Złącze dla czujników temperatury i/lub termostatu.

13. Czujnik temperatury zewnętrznej.

14. Czujniki temperatury w rurociągu.
