Afriso PROCALIDA VA 1C nierdzewny 7 obwodowy rozdzielacz do ogrzewania podłogowego z zaworami termostatycznymi i przepływomierzami 86 407

ProCalida VA 1C ze stali nierdzewnej, 7 obiegów , nakrętki G1'', 0,5 - 4,0 l/min

Art.-Nr  : 86 407

Zastosowanie

Używany w systemach grzewczych lub chłodzących w module płaszczyznowym.

Instalowany w obudowie umieszczonej w ścianie / na ścianie budynku lub pod stropem w sufitowych układach.

Rozprowadza ciepło lub chłód z źródła na poszczególne obiegi systemu płaszczyznowego.

Reguluje przepływ medium w każdej z pętli.

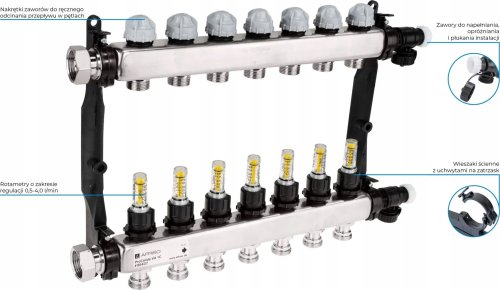

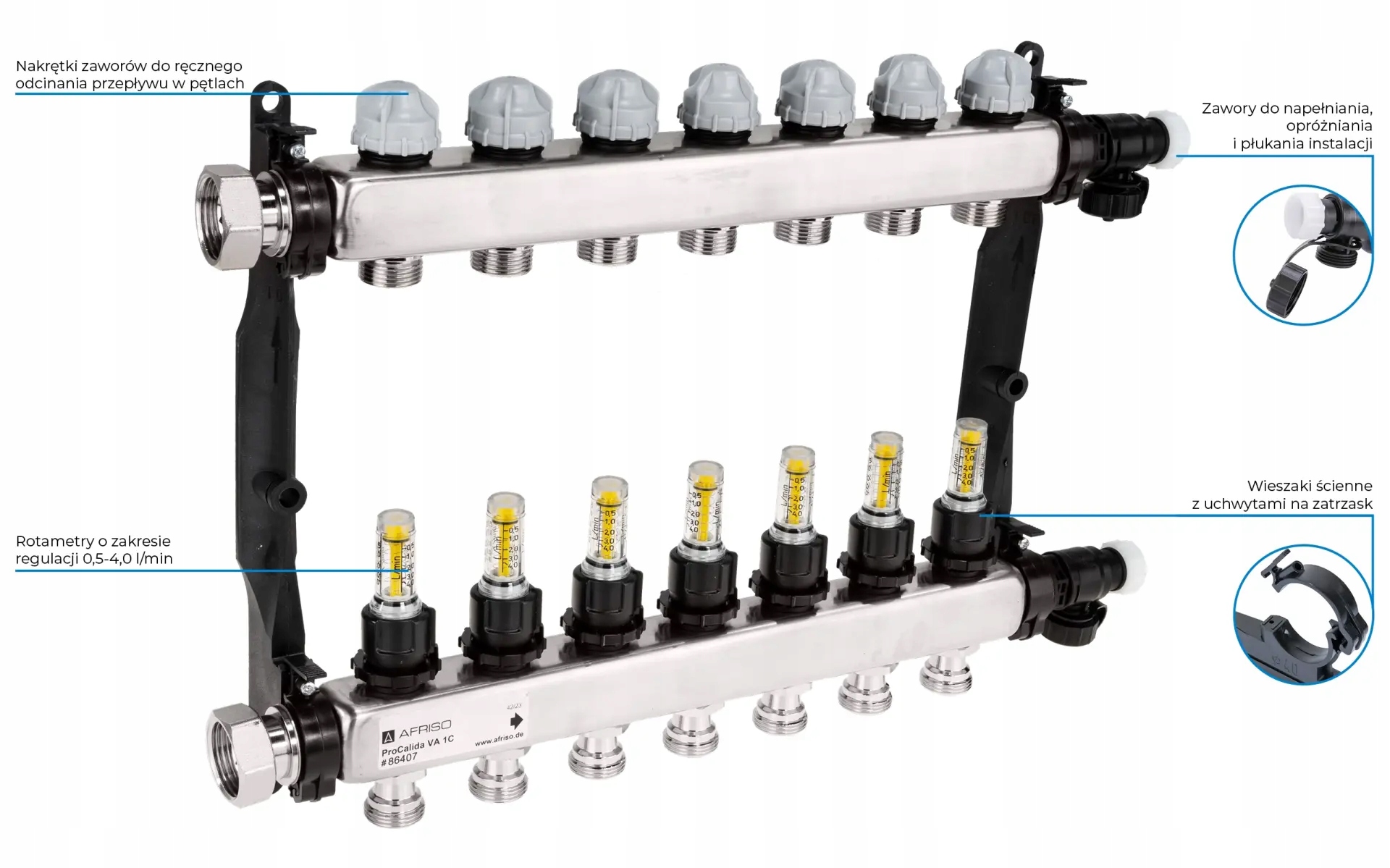

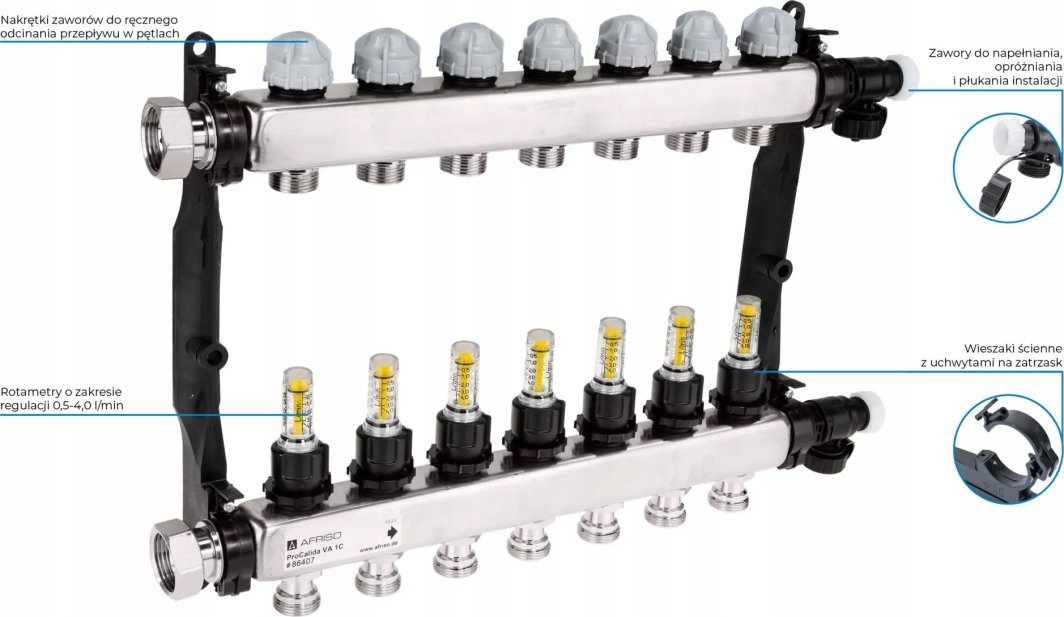

Opis

Wykonany z materiałów odpornych na korozję.

Belka zasilająca posiada rotametry z zakresem regulacji przepływu 0,5 - 4,0 l/min.

Belka powrotna wyposażona w zawory do ręcznego zamykania przepływu w danym obiegu.

Belki zakończone zaworami do napełniania i czyszczenia instalacji.

Na zaworach odcinających w belce powrotnej można zainstalować napędy termiczne (np. TSA-01) i podłączyć je do systemu zarządzania strefowego (np. FloorControl, CosiTherm), co umożliwia uzyskanie różnych temperatur w każdej z sekcji.

Belka powrotna oraz zasilająca.

Dwa uchwyty do montażu na ścianie.

Śruby wraz z kołkami do mocowania uchwytów.

Śruby do blokowania zaczepów belek.

Uszczelki płaskie do połączenia instalacji.

Etykiety do oznaczania obiegów.

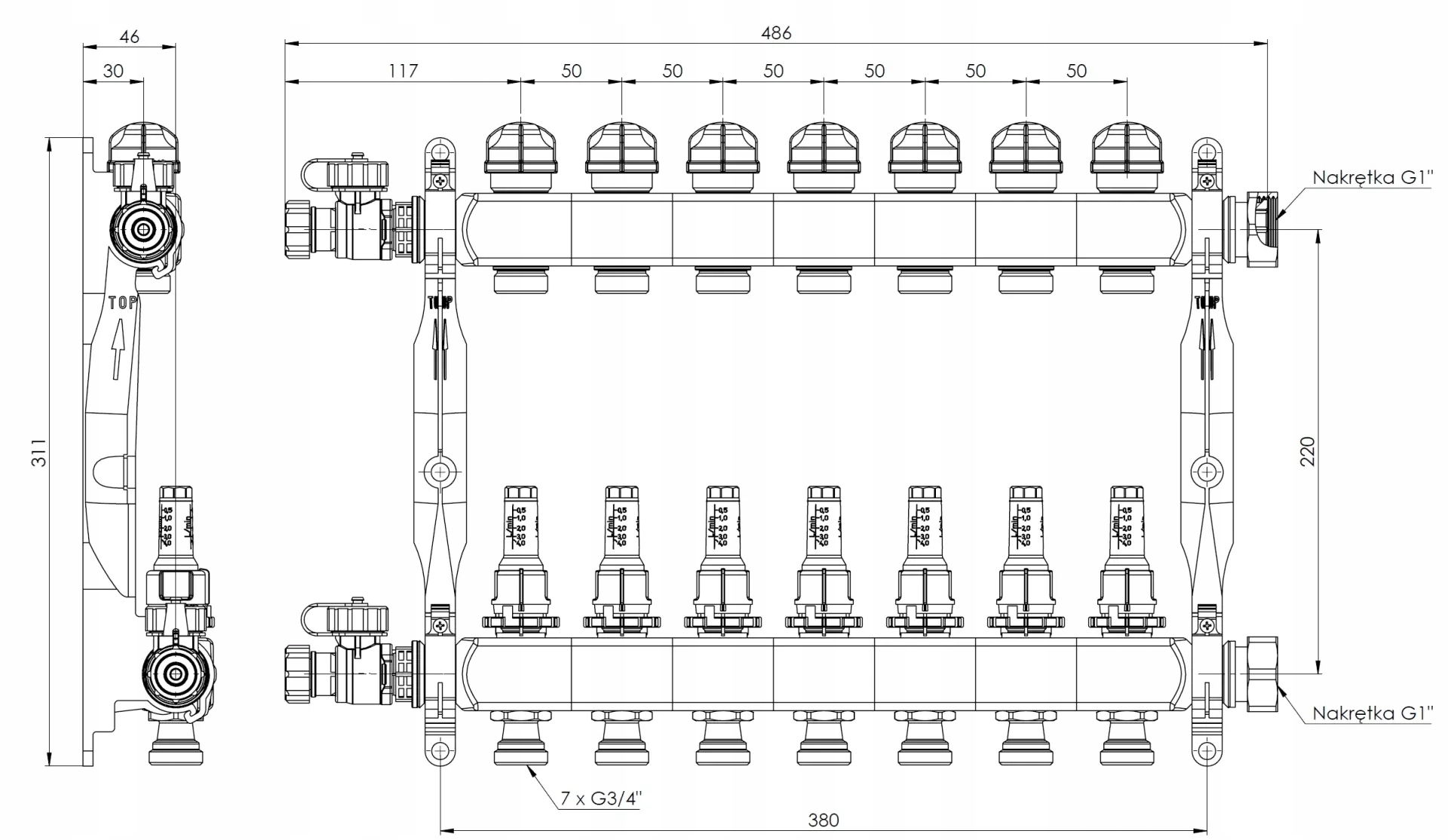

Dane techniczne

• ilość obiegów

  7

• przyłącza

  nakrętki G1"

• zakres regulacji rotametrów

  0,5÷4,0 l/min

• przyłącza napędów termicznych

  M30x1,5

• materiał

  stal nierdzewna + poliamid PA66

• parametry pracy

  max 90 st. przy 3 bar, max 60 st. przy 6 bar
