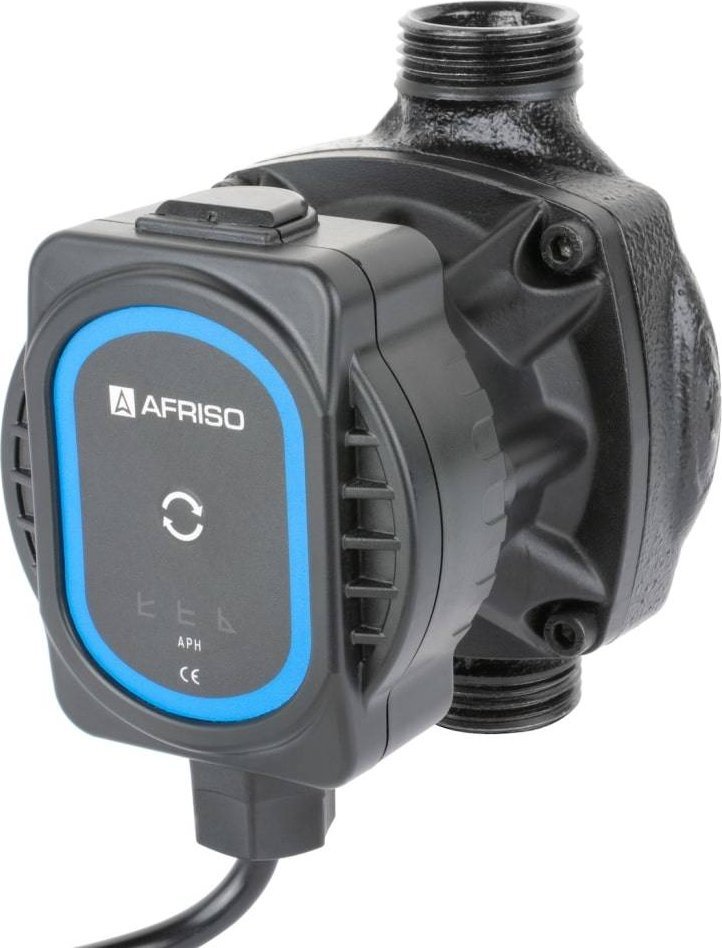

Afriso Pompa obiegowa APH 160 15-7/130 mm Afriso 1816000 z przewodem 1,6 m

Pompa obiegowa APH 160 15-7/130 mm Afriso 1816000 z przewodem 1,6 m AFRISO

Pompa obiegowa APH stosowana jest w instalacjach grzewczych. Montowana między źródłem ciepła a instalacją odbiorczą. Przetłacza czynnik grzewczy (wodę lub mieszaniny wody oraz glikolu) ze źródła do emiterów ciepła.

Pompa obiegowa APH składa się z jednofazowego silnika z magnesem oraz żeliwnego korpusu z króćcami. Części wirujące silnika wraz z łożyskami omywane są pompowaną cieczą. Na silniku zamontowany jest układ elektroniczny sterujący urządzeniem. Sterowanie umożliwia zmianę charakterystyk hydraulicznych pompy. Pompa APH nie potrzebuje dodatkowego, zewnętrznego zabezpieczenia silnika przed przeciążeniem.

W pompie obiegowej APH zaprogramowano dziewięć charakterystyk pracy: 3 proporcjonalne, 3 stałociśnieniowe i 3 stałoobrotowe.

Charakterystyki pracy:

• Ciśnienie proporcjonalne - charakterystyka polecana do instalacji, w których większe straty ciśnienia są w rurach rozprowadzających czynnik niż na odbiornikach ciepła. Możecie ją zastosować np. w instalacjach grzejnikowych w systemie dwururowym.

• Stałociśnieniowa - charakterystyka sprawdzi się w instalacji, w których największe straty ciepła występują na odbiornikach, np. w podłogówce. Polecamy ten wybór także w instalacjach modernizowanych, bez dokumentacji projektowej.

• Stała prędkość obrotowa - charakterystyka do instalacji, gdzie nie ma żadnych elementów regulacyjnych, a wymagany jest stały przepływ medium. Z taką charakterystyką powinna pracować pompa do ładowania zasobnika c.w.u. albo bufora ciepła.

Budowa:

• Wskaźnik EEI <0,20 zapewnia wysoką energooszczędność.
• Przycisk funkcyjny - łatwa zmiana charakterystyki pracy/wydajności.
• Diody - czytelna informacja o aktualnym trybie pracy i statusie.
• Kabel - fabrycznie zamontowany kabel długości 1,6 m.

https://terme.pl/data/gfx/pictures/large/9/9/15499_1.jpg

• Maksymalna wysokość podnoszenia: 7 m
• Napięcie zasilania: 230 V, 50 Hz
• Pobór mocy: 4-45 W
• Stopień ochrony: IP44
• Klasa izolacji: H
• Maksymalne ciśnienie pracy: 10 bar
• Maksymalna temperatura pracy: 110°C
• Stężenie glikolu: max 50%
• Klasa temperaturowa: TF110
• Współczynnik EEI: ≤ 0,20 – część 2
• Średnica króćców przyłączeniowych: DN15
• Długość montażowa: 130 mm
• Waga netto: 1,5 kg
• Średnica przyłączy: G1"
• Wydajność: 3,7 m³/h
• Typ produktu: pompa obiegowa
• Kod producenta: 1816000
• Tłumaczenia: rum
• Rozmiar przyłącza: G1"
