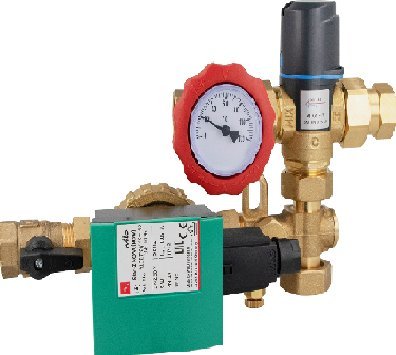

Afriso GRUPA POMPOWA WZS 75 DO C.W.U.

AFRISO GRUPA POMPOWA WZS 75 DO CYRKULACJI C.W.U 68 416


Grupy pompowe WZS przeznaczone są do szybkiego, wygodnego i optymalnego wykonania układu cyrkulacji ciepłej wody użytkowej przy zasobniku c.w.u..

Przemyślana kompaktowa konstrukcja grup minimalizuje ryzyko niepoprawnego wykonania instalacji c.w.u..

Grupy WZS zaprojektowane zostały do montażu zarówno z zasobnikami c.w.u. wyposażonymi w dedykowany króciec cyrkulacyjny, jak i bez niego.

Wszystkie grupy WZS są fabrycznie sprawdzane pod kątem szczelności.

Wyposażone zostały w energooszczędną pompę cyrkulacyjną WILO (max 5 W) oraz termostatyczny zawór mieszający ATM (35÷60°C) z funkcją zabezpieczającą przed poparzeniem.

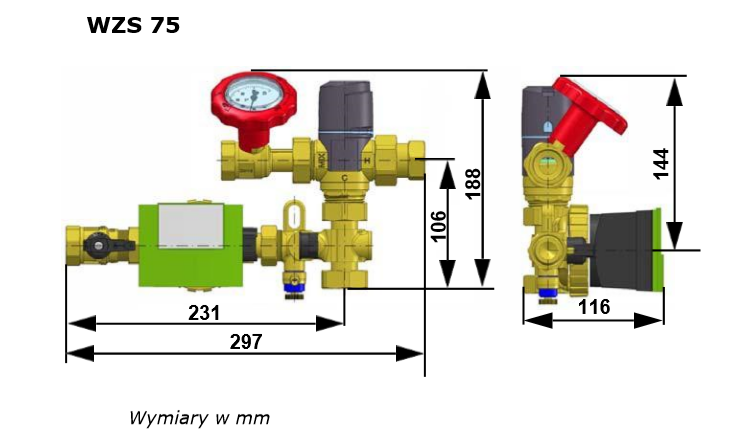

Budowa i wymiary

W skład zestawu wchodzą:

pompa cyrkulacyjna (Wilo),
termostatyczny zawór mieszający ATM (+35÷60°C),
zawór odcinający,
zawory zwrotne,
zawór upustowo-odpowietrzający,
termometr (0÷120°C) z wbudowanym zaworem kulowym,
części łączące,
wąż odpowietrzający PCV 500 mm,
zestaw montażowy
instrukcja obsługi

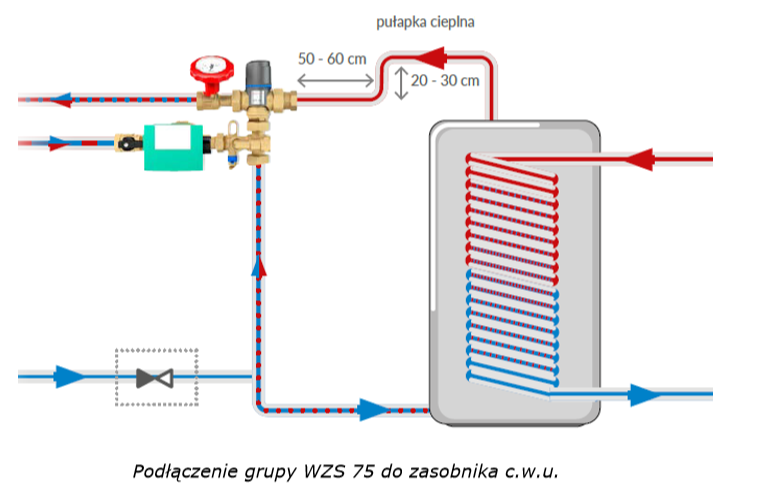

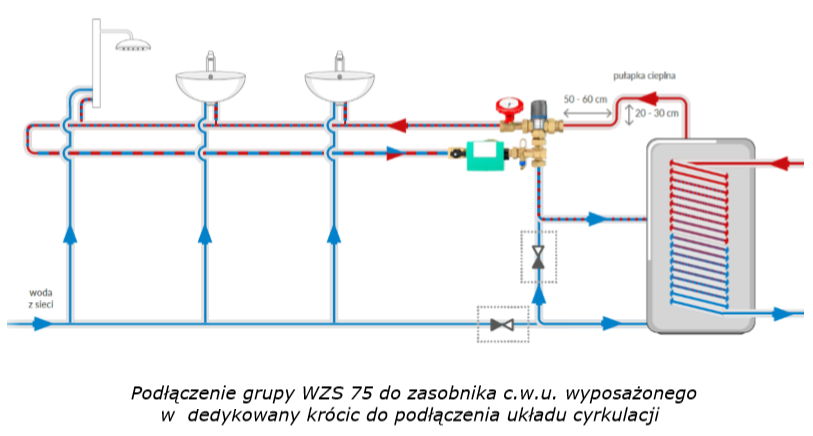

Zasada działania i schematy podłączenia

Gorąca woda z zasobnika wpływa do termostatycznego zaworu mieszającego, który bezpośrednio połączony jest z zimną wodą sieciową.

W zależności od ustawienia temperatury na termostatycznym zaworze mieszającym i od temperatury powracającej z obiegu cyrkulacyjnego,

część zimnej wody wpływa bezpośrednio do termostatycznego zaworu mieszającego. Tak by za zaworem uzyskać zadaną temperaturę medium.

Pozostała część zimnej wody obiegowej przepływa bezpośrednio do zasobnika ciepłej wody użytkowej.
Dodatkowo produkt zapewnia ochronę przed poparzeniem.

W przypadku przerwania dopływu zimnej wody produkt automatycznie zatrzymuje dopływ ciepłej wody, aby zapobiec poparzeniu użytkowników.

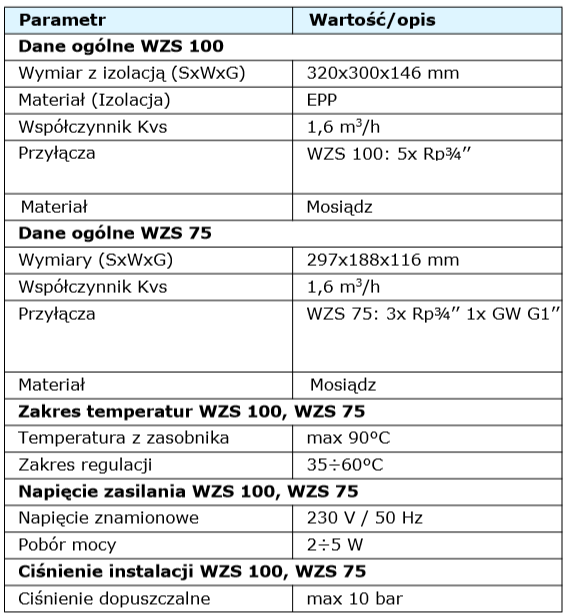

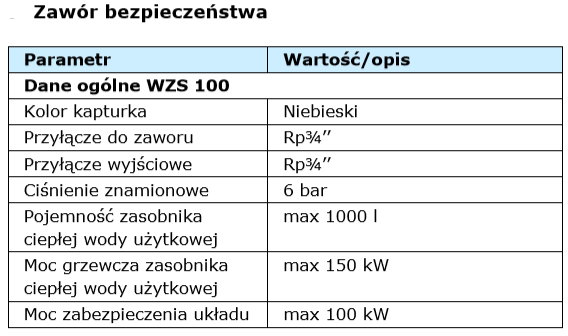

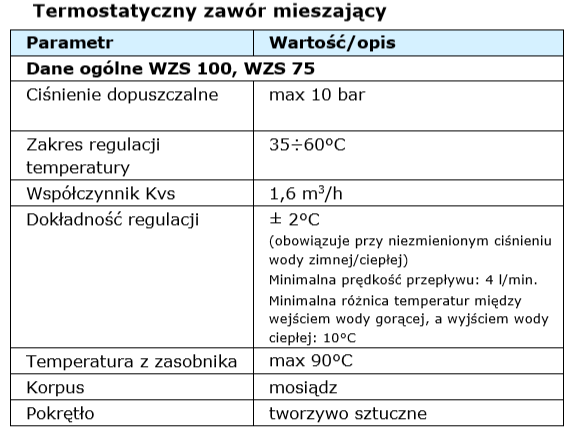

Specyfikacja techniczna
