Planet IGS-10020MT Zarządzalny, przemysłowy switch z 8 portami 10/100/1000T i 2 portami 100/1000X SFP
![]()
![]()
![]()
![]()
![]()
![]()
Planet IGS-10020MT to przemysłowy 10 portowy zarządzalny przełącznik zaprojektowany specjalnie do budowy gigabitowych sieci szkieletowych, które będą wykorzystywane do szybkiego przesyłania danych za pomocą światłowodu w ciężkich, wymagających przemysłowych środowiskach. Urządzenie ma 8 portów 10/100/1000Base-T i 2 dodatkowe interfejsy światłowodowe SFP 100/1000Base-X, zamkniętych w metalowej, odpornej obudowie z certyfikatem IP30 i redundantnym systemem zasilania. Oprócz zapewniania przepustowośc do 20 Gb/s, IGS-10020MT zapewnia łatwy w obsłudze, ale zaawansowany interfejs zarządzania IPv6/IPv4 i bogate funkcje warstwy 2 / 4. Jest to najlepsza inwestycja dla firm przemysłowych do rozbudowy lub modernizacji infrastruktury sieciowej.
Pełne zabezpieczenie IPv6 / IPv4 dla budowy zautomatyzowanych sieci
Planet IGS-10020MT jest idealnym rozwiązaniem do wdrożenia funkcji zarządzania przez IPv6 w ciężkim przemysłowym środowisku. Obsługuje on zarządzanie przez protokoły IPv4 oraz IPv6 i może pracować w oryginalnej strukturze sieci. IGS-10020MT zapewnia zaawansowane przełączanie danych z warstwy 2 do warstwy 4 i redundancję, funkcję QoS, kontrolę dostępu do sieci i uwierzytelnianie oraz bezpieczne zarządzanie, które chroni automatyczną sieć przemysłową budynku i przedsiębiorstwa przed utratą połączenia.

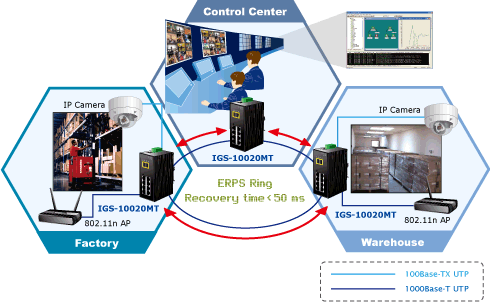

Funkcje Redundant Ring i Fast Recovery dla systemu monitoringu
IGS-10020MT obsługuje technologię Redundant Ring i pozwala na szybkie odzyskiwanie sprawności po przerwaniu łączności aby zapobiec atakom z zewnątrz. Technologia ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protokół Spanning Tree (802.1s MSTP) i redundantny system zasilania zwiększają niezawodność automatycznej sieci klienta i umożliwiają ciągłą pracę w ciężkich warunkach fabrycznych. Czas uruchomienia systemu po awarii może wynosić nawet 20 ms.

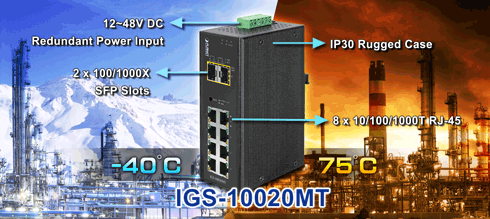

Wzmocniona obudowa do pracy w trudnych warunkach
Dzięki aluminiowej obudowie z certyfikatem IP30, IGS-10020MT zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i przepięcia. Przełącznik jest wyposażony również w zintegrowane źródło zasilania o szerokim zakresie napięć (12 do 48 V DC lub 24 V AC), co umożliwia działanie na całym świecie. Możliwość pracy w temperaturach od -40 do 75 °C pozwala na umieszczenie IGS-10020MT niemal w dowolnym środowisku.
Elastyczność instalacji i możliwość rozbudowy

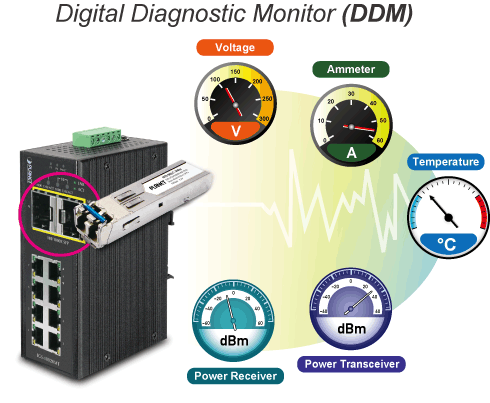

2 sloty mini-GBIC wbudowane w Planet IGS-10020MT obsługują moduły światłowodowe 100Base-FX i 1000Base-SX/LX SFP (Small Form-factor Pluggable), co oznacza, że administrator może elastycznie dobrać odpowiedni moduł SFP w zależności od wymaganej odległości i szybkości transmisji. IGS-10020MT obsługuje funkcję SFP-DDM (Digital Diagnostic Monitor), która pozwala na łatwe monitorowanie parametrów sieci w czasie rzeczywistym - optycznej mocy wyjściowej, optycznej mocy wejściowej, temperatury, polaryzacji prądu lasera i napięcia zasilania nadajnika.
Przełącznik nie posiada zasilacza zewnętrznego. Zasilacz można znaleźć pod linkami: 120W 240W
| Specyfikacja techniczna | | Wersja sprzętowa | 2 | | Porty RJ45 | 8x 10/ 100/1000Base-T RJ-45 Auto-MDI/MDI-X | | SFP/mini-GBIC | 2x 1000Base-SX/LX/BX SFP (Port-9 doPort-10)
kompatybilne z 100Base-FX SFP | | Architektura przełączania | Store-and-Forward | | Przełączanie | 20Gbps / bez blokowania | | Przepustowość (pakietów na sekundę) | 14.8Mpps | | Tabela adresów | 8K wejść, automatyczne uczenie się adresów i adresów starzejących | | Share data Buffer | 512 kilobytes | | Kontrola przeływu | IEEE 802.3x pause frame dla full-duplex. Back pressure dla half-duplex | | Ramki Jumbo | 9Kbytes | | Przycisk reset | < 5 sec: restart
> 5 sec: przywrócenie ustawień domyślnych | | Ochrona ESD | 6KV DC | | Ochrona EFT | 6KV DC | | Obudowa | Aluminiowa IP30 | | Instalacja | Montaż DIN lub zestaw do montażu ściennego | | Alarm | Jedno wyjście przekaźnikowe dla błędu zasilania.
Zdolność przenoszenia przekaźnika: 1A @ DC 24V | | Sygnalizacja LED | System: | | Zasilanie 1 (zielony) | | | Zasilanie 2 (zielony) | | | Alarm błędu (zielony) | | | Ring (zielony) | | | R.O. (zielony) | Na port 10/100/1000T RJ-45: | | Power LNK/ACT (zielony) | | | 1000 (pomarańczowy) | na port SFP: | | LNK/ACT (zielony) | | | 1000 (pomarańczowy) | | | wymiary (Szer. x Głęb. x Wys.) | 87.8 x 135 x 56 mm | | Waga | 720g | | Wymagania zasilania | DC 12 do 48V. AC 24V power adapter | | Pobór mocy | 10W / 34BTU (pełne obciążenie) | | funkcje wartswy 2 (L2) | | Podstawowy interfejs zarządzania | Przeglądarka, Zdalnie Telnet, SNMP v1, v2c | | Interfejsy zarządzania bezpieczeństwem | SSH, SSL, SNMP v3 | | Konfiguracja portów | Port wyłącz/włącz
Auto-negocjacja 10/100/1000Mbps wybór trybu full i half duplex
Kontrola przepływu wyłącz / włącz
Tryb kontroli oszczędzania energii | | Status portu | Wyswietla dla każdego portu prędkośc trybu duplex, status połączenia, kontroli przepływu, Auto negocjacji, trunk | | Port Mirroring | TX / RX / Both
Many to 1 monitor | | VLAN | 802.1Q Tagged based VLAN ,up to 255 VLAN groups
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
MVR (Multicast VLAN Registration)
Up to 255 VLAN groups, out of 4095 VLAN IDs | | Link Aggregation | IEEE 802.3ad LACP / Static Trunk
Obsługa do 5 grups do 10-Portów trunk | | QoS | Traffic classification based, Strict priority and WRR
8-level priority for switching
- Port Number
- 802.1p priority
- 802.1Q VLAN tag
- DSCP/TOS field in IP Packet | | IGMP Snooping | IGMP (v1/v2/V3) Snooping, do 255 grup multicast
Obsługa trybu IGMP Querier | | MLD Snooping | MLD (v1/v2) Snooping, do 255 grup multicast
Obsługa trybu MLD Querier | | Kontola list dostępu | IP-Based ACL / MAC-Based ACL
Do 123 wejść | | Bandwidth Control | Per port bandwidth control
Ingress: 500Kb~80Mbps
Egress: 64Kb~80Mbps | | SNMP MIBs | RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB | | Spełniane standardy | | Zgodność z regulacjami | FCC Part 15 Class A, CE | | Testy | IEC60068-2-32 (swobodny upadek)
IEC60068-2-27 (wstrząs)
IEC60068-2-6 (wibracje) | | Spełniane standardy | IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX / 100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2 | | Środowiskowe | | Praca | Temperatura: -40 ~ 75 stopni C
Wilgotność względna: 5 ~ 95% (bez kondensacji) | | Przechowywanie | Temperatura: -40 ~ 75 stopni C
Wilgotnośc względna: 5 ~ 95% (bez kondensacji) | |
