PiHut Stacja dokująca ProtoDock Raspberry Pi 3B/3B+/4B (TPH-041)

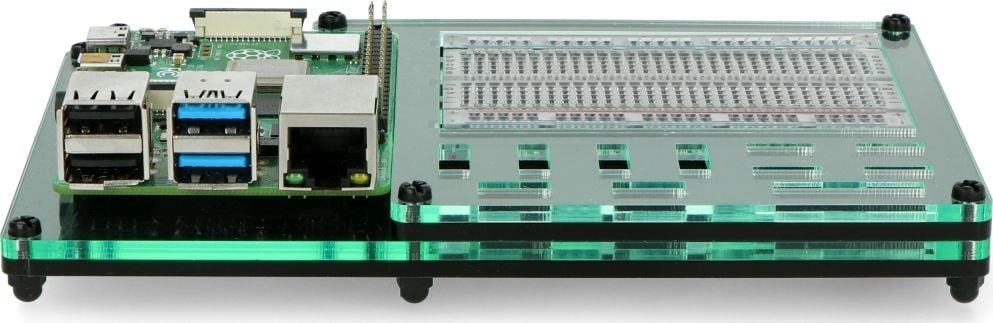

Stacja dokująca ProtoDock dla Raspberry Pi 3B/3B+/4B - akrylowa

Uniwersalna stacja dokująca wykonana z laserowo wyciętego akrylu, pomaga zachować porządek na biurku poprzez utrzymanie wszystkich niezbędnych akcesoriów do Raspberry Pi w jednym miejscu. ProtoDock sprawia, że praca z minikomputerem jest szybsza i bardziej zorganizowana, dzięki specjalnie przygotowanej przestrzeni na płytkę stykową. Stacja z powodzeniem może być stosowana jako podstawka na gotowy już projekt, pozwalając przy tym na utrzymanie istotnych części zamiennych np. bezprzewodowych modułów USB do klawiatury bezprzewodowej zaraz przy minikomputerze. Produkt kompatybilny z Raspberry Pi 3B oraz Raspberry Pi 4B.

Instrukcja montażu

1. Przed rozpoczęciem montażu zdjąć folię ochronną z elementów obudowy.
2. Na czarny panel 162 x 100 mm położyć przeźroczysty panel 162 x 100 mm tak by wszystkie otwory montażowe pasowały do siebie.
3. Obrócić całość o 180° i umieścić czarne nakrętki, a następnie ponownie obrócić o 180° i przykręcić czarny dystans do umieszczonej nakrętki
4. (Najlepiej zrobić to pojedynczo przytrzymując nakrętkę palcem).
5. Umieścić dołączoną płytkę stykową w przygotowanym dla niej wycięciu.
6. Nałożyć mniejszą, czarną warstwę.
7. Nałożyć mniejszą, przeźroczystą warstwę.
8. Do pozostałych otworów włożyć 4x śrubki o długości 17 mm oraz w miejscu, gdzie łączą się tylko dwie warstwy 2x śrubki o długości 10 mm.
9. Obrócić całość o 180°, a następnie zabezpieczyć śrubki umieszczone w punkcie 7 nakrętkami kołpakowymi.
10. Obrócić całość o 180°, umieścić Raspberry Pi na przygotowanych dystansach i przykręcić przy użyciu dołączonych śrubek o długości 7 mm.

ProtoDock - jeszcze bardziej wygodne prototypowanie

Oferowana stacja dokująca jest wyposażona w 400-polową płytkę stykową. Takie zintegrowane rozwiązanie konstrukcyjne czyni proces prototypowania dużo bardziej wygodnym, co docenią szczególnie konstruktorzy urządzeń elektronicznych oraz studenci i nauczyciele akademiccy. Elementy konstrukcji są zaprojektowane komputerowo i wykrawane laserowo, co gwarantuje pełną kompatybilność z budową mechaniczną płytki Raspberry Pi 4B.
