Heimeier Zawór termostatyczny z precyzyjną nastawą wstępną DN15 kątowy (3451-02.000)

Zawór termostatyczny z precyzyjną nastawą wstępną DN15 kątowy (3451-02.000)

• Stosowany jest w dwururowych systemach centralnego ogrzewania  z obiegiem wymuszonym.
• Zintegrowana precyzyjna i bezstopniowa nastawa wstępna umożliwia dokłądne zrównoważenie hydrauliczne obiegu w celu zapewnienia wszystkim odbiornikom odpowiedniej ilości ciepła w zależności od zapotrzebowania
• Zawór posiada szeroki zakres przepływu i charakteryzuje się bardzo niskim poziomem hałasu oraz najniższą odchyłką przepływu

• Zoptymalizowany poziom hałąsu dzięki specjalnej wkładce
• Szeroki zakres przepływu
• Podwójne uszczelnienie typu O-ring

• Zastosowanie: instalacje grzewcze
• Funkcje: regulacja, odcięcie, bezstopniowa nastawa
• Klasa ciśnienia: PN10
• Temperatura: Max. temp. robocza 120°C
• Min. temp. robocza: 2°C

Materiał:

• Korpus zaworu z odpornego na korozję brązu
• O-Ringi: guma EPDM
• Grzybek zaworu: EPDM
• Sprężyna powrotna: Stal nierdzewna
• Wkładka zaworowa: Mosiądz
• Trzpień ze stali nierdzewnej z podwójnym O-ringiem uszczelniajacym. Zewnętrzny O-ring może być wymieniany pod ciśnieniem
• Pokrycie powierzchni: korpus oraz kształtki połączeniowe niklowane

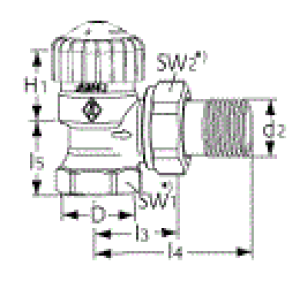

Dane techniczne:

• DN 15
• D: Rp1/2
• d2: R1/2
• I3: 26mm
• I4: 53mm
• I5: 23mm
• H2: 23,5mm
• Kv (xp) 1K/2k: 0,025/0,67
• Kvs: 0,86
• SW1: 27mm
• Rodzaj: kątowy

Wymiary H1 i H2 odnoszą się do powierzchni nosnej głowicy termostatycznej lub siłownika.
Kvs (m3/h): przepływ przy spadku ciśnienia o 1 bar oraz przy całkowicie otwartym zaworze
Kv (xp) 1K/2K (m3/h): przy spadku ciśnienia 1 bar z głowicą termostatyczną
