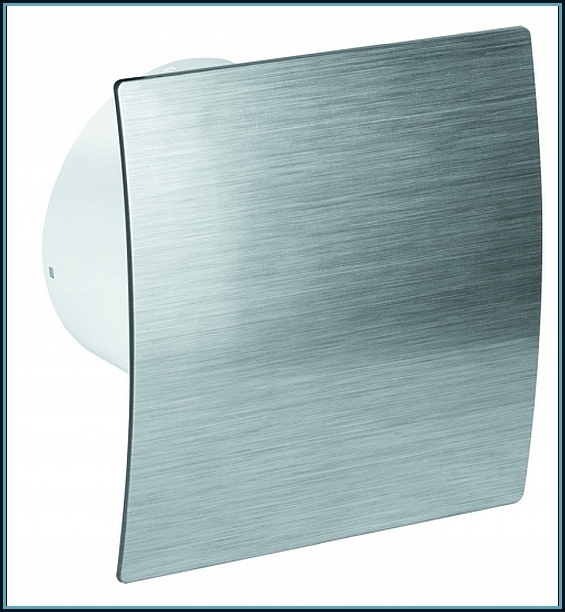

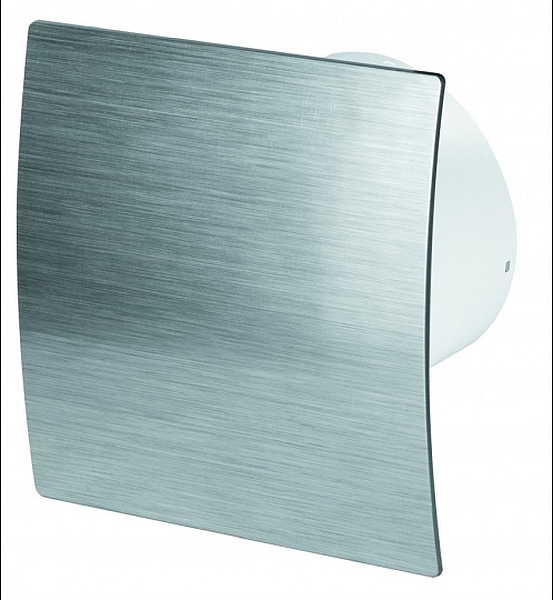

Wentylator łazienkowy Awenta

ESCUDO Srebrny z higrostatem

WEI100H

DANE TECHNICZNE :

• Model - WES100H
• Marka - Awenta
• Wyposażenie - czujnik wilgoci i czasu
• Poziom hałasu - 37dB
• Moc - 13W
• Wydajność - 95 m3/h
• Kolor - Srebrny
• Klasa odporności - IPX4
• Wentylator ścienny
• Łożyska kulkowe

Firma Awenta produkuje wentylatory, które są przeznaczone do stosowania zarówno w pomieszczeniach mieszkalnych,

użytkowych jak i biurowych.

*  *  *

W zależności od wielkości pomieszczenia i jego charakteru, oferta Awenty obejmuje wentylatory, których funkcje, parametry

i właściwości zapewniają właściwą ich wentylację.

Wszystkie wentylatory są zasilane napięciem 230V o częstotliwości znamionowej 50 Hz.

*  *  *

Serie wentylatorów ESCUDO charakteryzują się unikalnym frontowym panelem o symetrycznie zakrzywionej płaszczyźnie.

Panel inox to bardzo stylowy i ozdobny element wykonany z nierdzewnej i szczotkowanej blachy.

***

Główne cechy tej serii to:

• materiał wykonania - tworzywo ABS
• łożyska kulkowe
• max temperatura pracy - 40*C
• klasa odporności - IPX4
• możliwość instalacji na suficie
• możliwość zastosowania zaworu zwrotnego

Rysunek techniczny:

Wymiary:

• fi  - 100 mm
• A  -  109 mm
• B  - 109 mm
• X  - 160 mm
• Y  - 160 mm
• W - 105 mm
• Z  -   77 mm

Opis działania:

Czujnik wilgotności powietrza wykrywa wilgoć w zakresie od 40% do 90% wilgotności względnej.

Wentylator – w zależności od sposobu podłączenia do sieci – może być uruchamiany automatycznie bądź manualnie.

Uruchamianie automatyczne -  urządzenie włącza się, gdy poziom wilgotności powietrza przekroczy ustawioną

na potencjometrze H wartość, a wyłączy się po upływie czasu (określonego na potencjometrze T) liczonym od chwili

spadku wartości poziomu wilgotności.

Uruchamianie manualne - wentylator uruchamiany jest włącznikiem światła lub oddzielnym włącznikiem

przeznaczonym dla wentylatora.

Po wyłączeniu włącznika, urządzenie (tak jak w pierwszym przypadku) wyłączy się po upływie czasu określonego

na potencjometrze, o ile poziom wilgoci w pomieszczeniu jest poniżej poziomu ustawionego na potencjometrze H.

Układ wykrywania wilgoci jest układem nadrzędnym.

*  *  *

Przykład użycia wentylatora z higrostatem:

Wentylator włączy się automatycznie, kiedy poziom wilgotności dojdzie do ustawionego wcześniej  poziomu.

Kiedy poziom wilgotności spadnie poniżej tego wcześniej ustawionego poziomu, wyłączy się opóźnienie czasowe.

Taki cykl będzie się samoczynnie powtarzał.

Budowa wentylatora:

1. Front maskujący
2. Wkręty mocujące
3. Kopułka
4. Pokrywa korpusu
5. Płytka sterowania
6. Maskownica otworu na przewód
7. Regulacja sensora
8. Korpus wentylatora
9. Otwory montażowe
