Grzejniki panelowe Termo Teknik są produkowane zgodnie z międzynarodową normą EN 442 & BS EN ISO 9001 na pięciu nowoczesnych liniach produkcyjnych - szwajcarskich i włoskich.

Do produkcji wykorzystuje się stal walcowaną na zimno, zgodną z normą EN10130. Przygotowanie powierzchni i malowanie odbywa się według normy DIN 55900-1.

Dane techniczne:

• wysokość: 600mm
• szerokość: 800mm
• głębokość: 108mm
• rozstaw przyłączy: 550mm
• kolor: biały
• podłączenie 1/2"
• materiał: metal

• Eleganckie, wydajne i trwałe grzejniki panelowe produkowane zgodnie z normą EN442 i BS EN ISO 9001

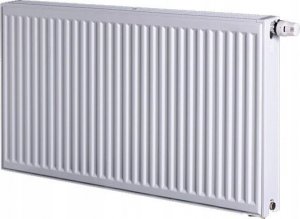

• Podłączenie boczne

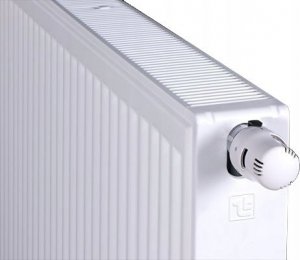

• Wyposażone w osłonę górną i boczną nadającą zgrabny kompaktowy wygląd
• Szeroka gama rozmiarów, mogąca sprostać wszelkim potrzebom
• Nowoczesna konstrukcja kanałów wodnych o skoku 33,3 mm
• Konwektory zgrzewane do kanałów wodnych, zapewniające wysoką wydajność termiczną
• Torba z akcesoriami zawierająca: odpowietrznik, korki, wkręty i kołki rozporowe

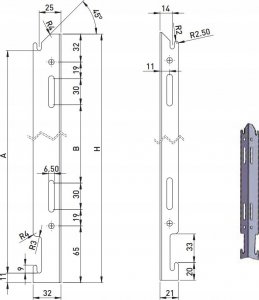

• Standardowo wyposażone w zawieszenie typu "L"
• Opakowanie, które chroni w trakcie transportu i przechowywania
• Przyjazne dla środowiska, wieloetapowe malowanie, przedłużające trwałość produktu i zapewniające elegancki wygląd
• Oczyszczanie ze smarów i fosforanowanie żelaza
• Metaliczny podkład na bazie wody
• Metaliczna farba proszkowa epoksydowo-poliestrowa
• Standardowy kolor farby RAL 9016

RÓŻNE SPOSOBY PODŁĄCZANIA GRZEJNIKÓW

Poniżej opisane są podstawowe metody podłączania grzejników

1. Podłączenie jednostronne góra - dół.

Rura zasilająca grzejnik znajduje się na górze, a rura powrotna na dole po tej samej stronie. Jest to najczęściej zalecany i stosowany sposób, który w większości przypadków zapewnia również największą wydajność energetyczną.

2. Podłączenie naprzeciwległe góra - dół

Ten sposób zaleca się w przypadku długich grzejników o długości 4-5 razy większej niż wysokość.

Na przykład: jest zalecany dla grzejników o wysokości co najmniej 500 mm i długości przekraczającej 2250 mm (500 x 4,5 = 2250 mm).

3. Podłączenie naprzeciwległe dolne

Metoda ta nie jest zalecana, chyba że nie ma innego wyboru. Powoduje ona straty ciepła na wylocie o wartości 10-20% w zależności od wysokości grzejnika. Ważne jest, aby dobrać grzejnik o odpowiedniej mocy grzewczej przy tej metodzie.

4. Podłączenie grzejników kompaktowych Ventil (VK) Compact

Grzejniki kompaktowe Ventil posiadają dwa dodatkowe dolne otwory podłączeniowe zlokalizowane po prawej (lub w opcjonalny - po lewej) stronie grzejnika. Otwór wewnętrzny jest połączony z górnym prawym zaworem termostatycznym i służy do zasilania. Otwór zewnętrzny na dole pełni funkcję powrotu.

5. System jednorurowy

Przy tej metodzie instalacji należy dokładnie obliczyć długość i średnicę rurki by-pass, aby zminimalizować spadki ciśnienia, które obniżają wydajność grzejników grzewczych. Do kontroli ciśnienia wody można stosować pompę. Należy pamiętać, że przy tym rodzaju podłączenia średnia temperatura dla każdego grzejnika będzie inna.

6. Podłączenie szeregowe

Metodę tę stosuje się bardzo rzadko przy podłączaniu szeregu grzejników. Jeśli jest to konieczne, łączna moc grzejna całego szeregu nie może przekroczyć 7000-8000 kcal/h; w przeciwnym razie wydajność pompy obiegu zostanie przekroczona. Przy obliczaniu mocy szeregu należy zwrócić szczególną uwagę na różnice w średnich temperaturach poszczególnych paneli.
