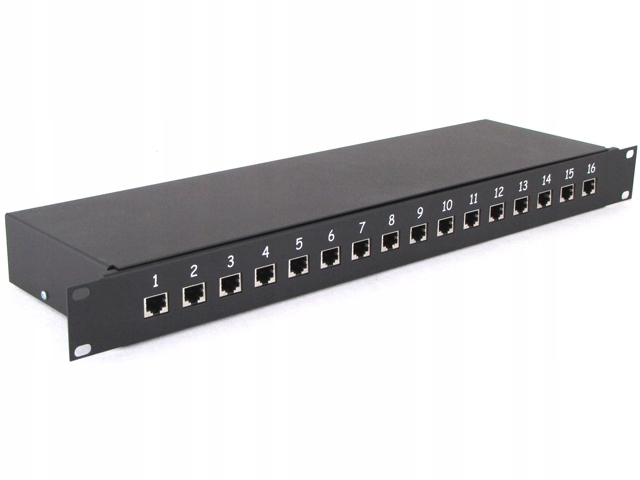

PTU-16R-PRO/PoE Ewimar Zabezpieczenie przeciwprzepięciowe IP 16-kanałowe z ochroną PoE

• Szesnastokanałowe zabezpieczenie przeciwprzepięciowe PRO z ochroną PoE
• Złącza: RJ-45 + precyzyjne gniazda KRONE
• Zabezpieczenie: 16 kanałów Video IP, 16 kanałów linii PoE
• Zgodność z instalacjami UTP 5 kategorii
• Skuteczność ochrony 4 kV / 2 - 4 kA
• 2-stopniowa ochrona przeciwprzepięciowa
• Zalecany dla instalacji, w których kamery IP montowane są wewnątrz budynków
• Mocowanie: szafa RACK 19", wys. 1 U
• Możliwość zamocowania na ścianie

Zabezpieczenie przeciwprzepięciowe PTU-16R-PRO/PoE to produkt o podniesionej skuteczności ochronnej, zawierający dwa stopnie z odsprzęgającą linią opóźniającą w postaci rezystorów podwyższonej mocy, konfliktowe ładunki odprowadzając bezpośrednio do ziemii. Metoda ta znakomicie eliminuje przepięcia elektrostatyczne oraz bezpośrednie przepływy dużych prądów udarowych. Model ten to podstawowa ochrona dla kamer CCTV IP montowanych na zewnątrz budynków, a precyzja wykonania oraz bardzo niska pojemność obwodu gwarantują brak ingerencji w sieć LAN. PTU 16R PRO PoE posiada dodatkowo ochronę między wydzielonymi parami, które są używane do zasilania urządzeń końcowych (48 V PoE). Model ten składa się z czterech paneli PTU-16R-PRO/PoE, a znajduje się w nim miejsce na cztery dodatkowe moduły.

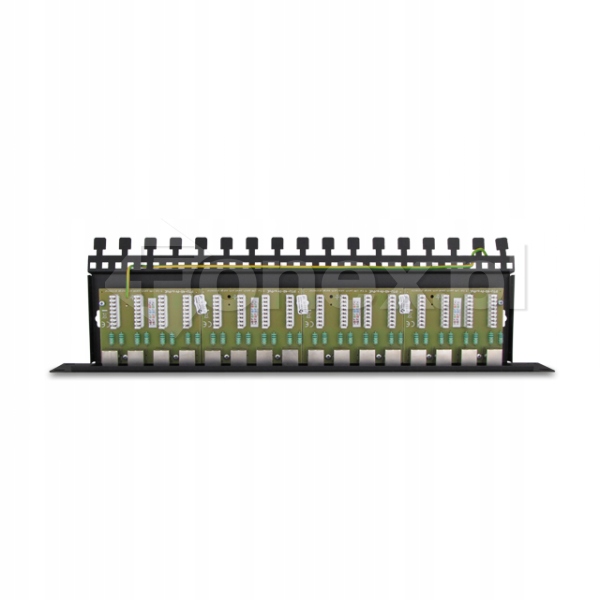

Ewimar PTU 16R PRO PoE to szesnastokanałowe zabezpieczenie o niskiej pojemności obwodu 6-8 pF oraz maksymalnym poziomie przepięcia obwodu wynoszącym 4 kV. W urządzeniu zawarte jest 2-stopniowe zabezpieczenie w postaci ochronnika gazowego i mostka ochronnego. Zasilanie PoE posiada sygnalizowaną zmianę stanu (wchodzącego / wychodzącego), a samo urządzenie wyposażono w precyzyjne gniazda KRONE oraz RJ-45.

Zalecane jest wcześniejsze podłączenie zabezpieczenia przeciwprzepięciowego PTU-16R-PRO/PoE Ewimar do działającego uziemienia lub przewodu ochronnego PE, dla zwiększenia skuteczności działania urządzenia. Montaż możliwy jest w szafie Rack 19 cali, a także na ścianie (otwory w obudowie).

Specyfikacja zabezpieczenia przeciwprzepięciowego PTU 16R PRO PoE Ewimar:

• Pojemność:

  linia-linia: 6 - 8 pF

  linia-ziemia: < 1 pF

• Standard pracy PoE: IEEE 802.3af typu B
• Złącze wejściowe / wyjściowe: Krone (nabijane) / RJ-45
• Maksymalna moc 8/20 uS (linia-linia): 2 kW
• Stopnie ochrony: ochronnik gazowy, mostek ochronny
• Maksymalne napięcie:

  dla linii danych:

  Uc: 6.8V

  linia-ziemia: 90 V DC

  dla linii PoE:

  Uc: 58 V

  linia-ziemia: 90 V DC

• Poziom ochrony:

  dla linii danych:

  linia-linia: 6 V - 1 kV, 20 V @ 100 A, 8/20 uS

  linia-ziemia: 90 V - 4 kV, 2 - 4 kA, 8/20 uS Vc

  dla linii PoE:

  linia-linia: 600 W / 100 A, 10/1000 uS

  linia-ziemia: 90 V - 4 kV, 2 - 4 kA, 8/20 uS

• Wyjście uziemiające: dla iskrowników jonizujących
• Temperatura pracy: od -30 oC do 60 oC
• Mocowanie: szafa Rack, ściana
• Wymiary: 100 x 75 x 15 [mm]
