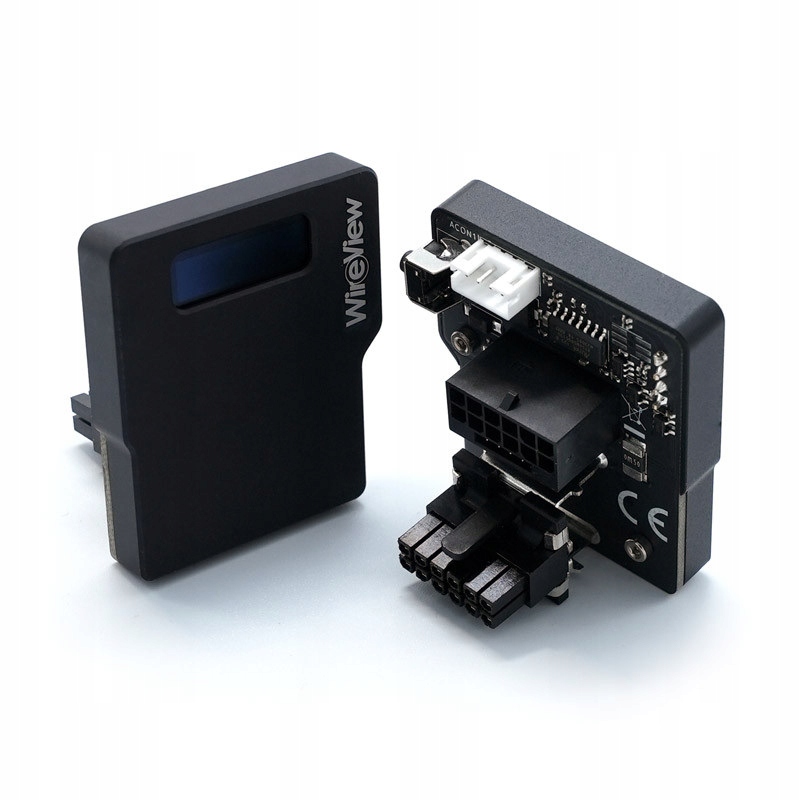

Thermal Grizzly WireView GPU, 1x 12VHPWR 16-pin Reverse, miernik poboru mocy GPU, OLED (TG-WV-H1R)

Thermal Grizzly WireView GPU, 1x 12VHPWR (Reverse) to urządzenie do pomiaru i wyświetlania zmierzonych wartości, takich jak pobór mocy, napięcie i prąd kart rozszerzeń PCI, takich jak karty graficzne ze złączem zasilania 12VHPWR. Dodatkową zaletą jest konstrukcja adaptera w kształcie litery U, która pozwala na zoptymalizowane prowadzenie kabli w celu ich uporządkowania. Dane dotyczące poboru energii są wyświetlane na wyświetlaczu OLED.

• Urządzenie do pomiaru poboru energii przez GPU
• Do kart z 1x 12VHPWR i odwróconą orientacją złącza
• Zintegrowana pamięć do zapisu zmierzonych wartości
• Zoptymalizowane prowadzenie kabli
• Zintegrowany wyświetlacz OLED
• Łatwy montaż
• Opracowany we współpracy z Jonem „elmorem” Sandstromem

Opis produktu

Do czego służy GPU WireView?

GPU WireView pozwala na pomiar poboru energii przez karty graficzne i rejestruje te dane w celu określenia zużycia energii. Dane te można wykorzystać między innymi do określenia kosztów zasilania karty graficznej lub porównania zużycia energii z innymi kartami graficznymi. Jednocześnie pomiar poboru energii może być wykorzystany do określenia zużycia energii przez karty graficzne w określonym czasie lub w określonych aplikacjach. Ponadto można określić maksymalne wartości poboru mocy, które mogą wystąpić podczas działania obecnych kart graficznych wysokiej klasy. GPU WireView wyświetla zmierzone wartości na wyświetlaczu OLED. Można przełączać się między wyświetlanymi wartościami za pomocą jednego przycisku. Możliwe jest wyświetlanie następujących wartości:

• Aktualne zużycie energii w watach [W]
• Pobór mocy w watach [W], napięcie w woltach [V], prąd w amperach [A]
• Minimalne i maksymalne zużycie energii w watach [W]
• Średnie zużycie energii w ciągu 60 sekund [Śred. W] i całkowite zużycie energii [E]

Po co miernik mocy dla karty graficznej?

WireView GPU wyświetla zużycie energii przez kartę graficzną w czasie rzeczywistym. Jest to szczególnie interesujące dla entuzjastów overclockingu i recenzentów sprzętu, ale jest również pomocne podczas testowania wydajności karty graficznej. Ponieważ do rejestrowania poboru mocy nie jest konieczne dodatkowe oprogramowanie, pomiar ten nie wpływa na wyniki benchmarków. Podczas ręcznego podkręcania karty graficznej (np. za pomocą MSI Afterburner, ASUS GPU Tweak, EVGA Precision), zmiany wprowadzone w oprogramowaniu można sprawdzić bezpośrednio na wyświetlaczu OLED GPU WireView, gdzie widoczne będzie zmienione zużycie energii. Oprócz wyświetlania zużycia energii w czasie rzeczywistym, GPU WireView zapisuje zmierzone dane wewnętrznie. Pozwala to na rejestrowanie średniego zużycia energii przez kartę graficzną w dłuższym okresie czasu. Pamięć można zresetować podczas pracy. Oprócz kart graficznych, inne karty rozszerzeń PCI również są kompatybilne z procesorem graficznym WireView, jeśli mają odpowiednie zasilanie 12VHPWR.

Rodzaje procesora graficznego WireView

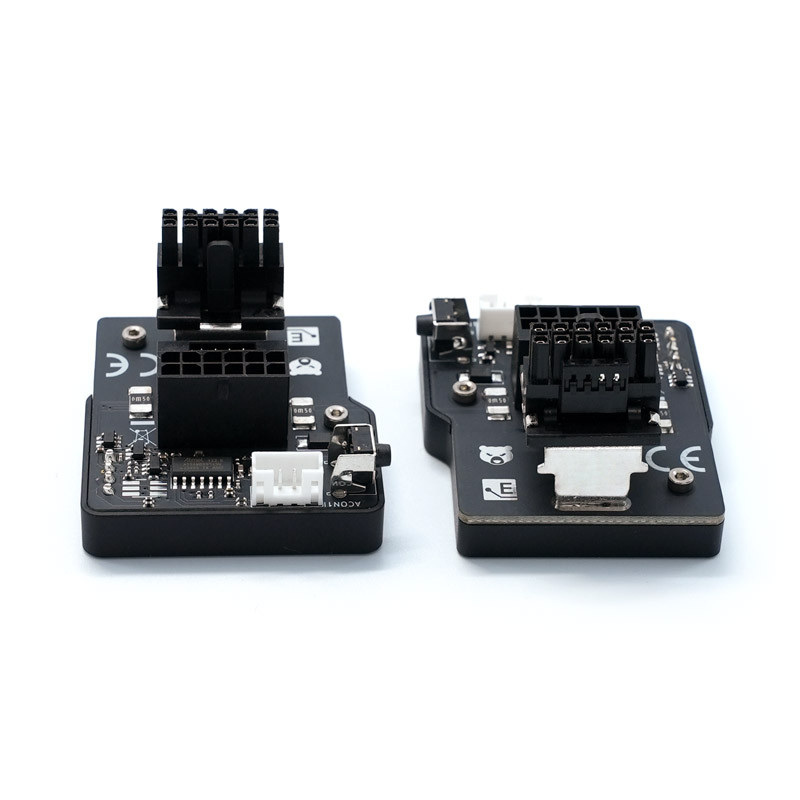

Niezależnie od typu i liczby złączy zasilania PCIe na karcie graficznej, jej orientacja ma kluczowe znaczenie przy wyborze odpowiedniego procesora graficznego WireView. Procesor graficzny WireView jest dostępny w wersjach "Normal" (N) i "Reverse" (R):

• Jeśli karta graficzna ma złącza zasilania PCIe z klipsami mocującymi zewnętrznymi do płytki drukowanej, wymagany jest wariant N. Przy standardowej poziomej instalacji karty graficznej byłoby to na dole. Ta wersja jest najczęstszym rodzajem orientacji złącza
• Jeśli karta graficzna ma złącza zasilania PCIe, w których klipsy mocujące złącza są wyrównane z płytka drukowaną, wymagany jest wariant R. Przy standardowej poziomej instalacji karty graficznej byłoby to na górze. Widać to wyraźnie po tym, że w płytce drukowanej występują wgłębienia na klipsy mocujące złącza

Specyfikacja techniczna

• Kolor dominujący:    Czarny
• Materiał:    Anodowane aluminium
• Orientacja styków złącza:    Góra "R"
• Producent:    Thermal Grizzly
• Rodzaj wyświetlacza:    OLED
• Złącze danych:    4-pinowe złącze
• Złącze wejścia i wyjścia:    1x 12VHPWR
• Kod produktu:    0000003072
• Numer katalogowy:    TG-WV-H1R
