Switch przemysłowy ISF108 (8xPoE, 2xCombo) Pulsar

Kod produktu: ISF108

Switch przemysłowy ISF108 (8xPoE, 2xCombo)

• Zastosowanie: ISF108 to 10 portowy switch PoE na szynę DIN bez zasilacza, przeznaczony do zasilania kamer IP pracujących w Standardzie IEEE 802.3af/at. Switch na portach od 1 do 8 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+.
• Zasilanie: 12÷57VDC (opcja zasilania redundantnego)
• Ilość portów: 10 portów (8xPoE + 2xUPLINK (Combo))
• Zasilanie PoE: 8 portów 10/100 Mb/s – IEEE 802.3af/at, 48÷57VDC / 30W/port (PoE+)
• Porty UPLINK: 2 porty 10/100/1000 Mb/s - do podłączenia rejestratora / switcha / komputera
• Gniazda SFP UPLINK: 2 porty 10/100/1000 Mb/s – do podłączenia rejestratora / switcha / komputera
• Wymiary: W=54, H=176, D=153 [+/-2mm]
• gniazda oznaczone symbolem G1/TP i G1/SFP nie mogą pracować równocześnie
• gniazda oznaczone symbolem G2/TP i G2/SFP nie mogą pracować równocześnie
• 30W/port – maksymalna moc pojedynczego portu PoE
• 120W – maksymalna sumaryczna moc dla wszystkich portów PoE
• obsługiwane protokoły i standardy: IEEE802.3, 802.3u, 802.3x, CSMA/CD, TCP/IP
• gniazda portów: RJ45 i SFP

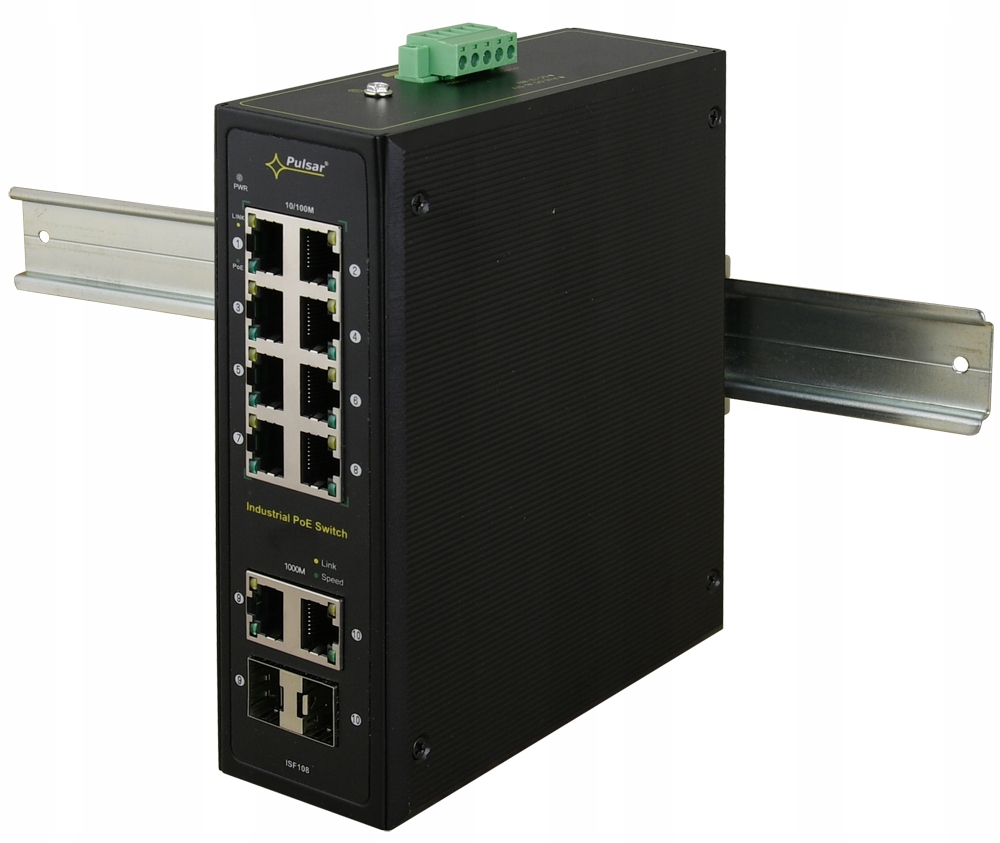

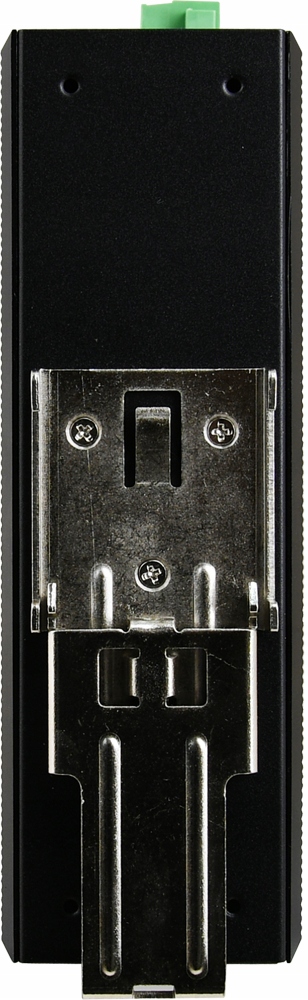

• obudowa metalowa DIN – kolor czarny RAL 9005
• Możliwość zasilania redundantnego
• Brak zasilacza w komplecie, proponujemy zasilacz: NDR-120-48

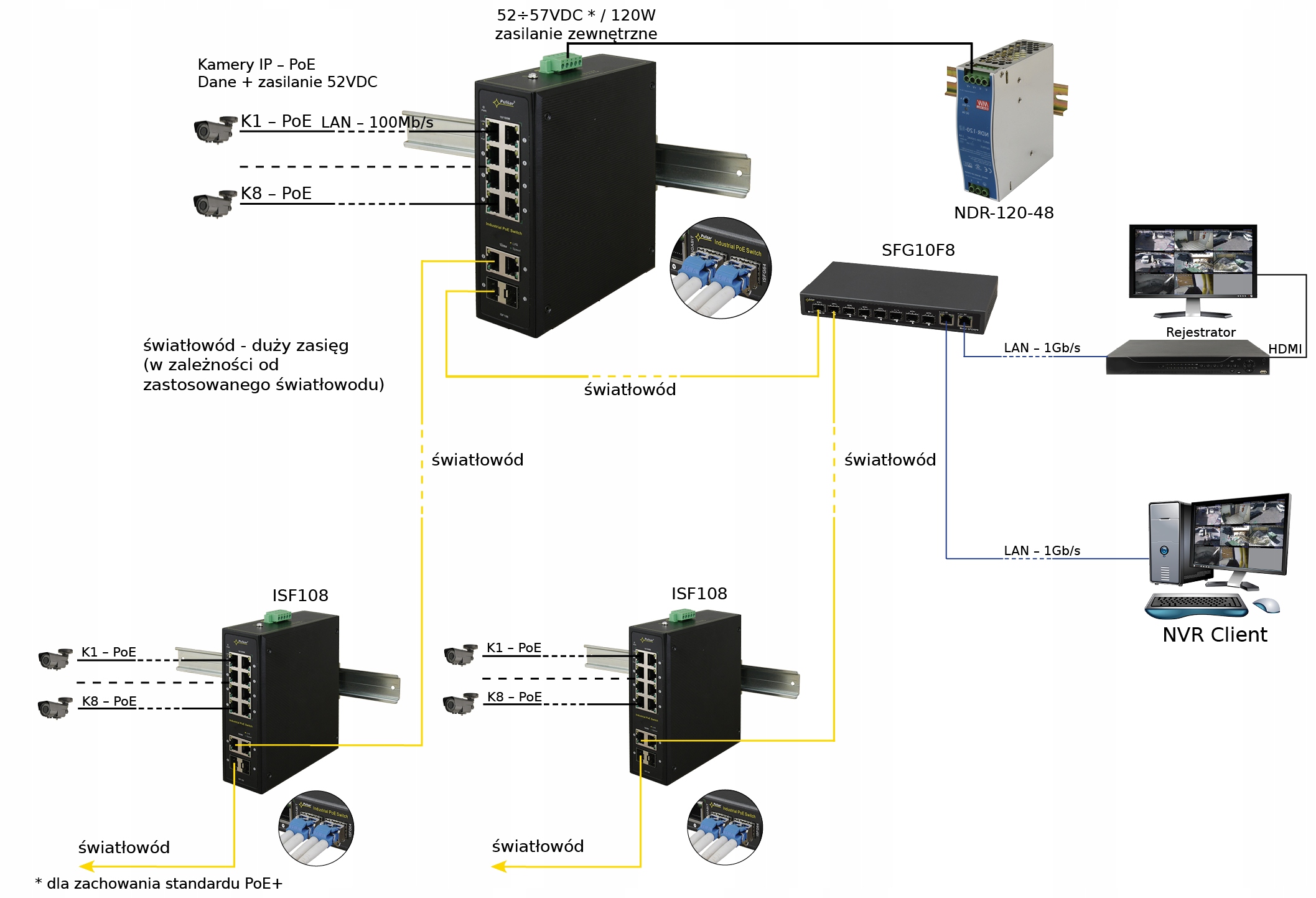

ISF108 to 10-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 8 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE. Porty oznaczone G1/TP oraz G2/TP służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Switch posiada również dwa gniazda SFP (oznaczone G1/SFP i G2/SFP), które po zastosowaniu modułu światłowodowego (wkładka GBIC) umożliwiają transmisję po światłowodzie. Urządzenie posiada rozwiązania pozwalające na zasilanie z dwóch źródeł (zasilanie awaryjne, redundantne)- w przypadku awarii jednego źródła następuje natychmiastowe przełączenie na rezerwowe.

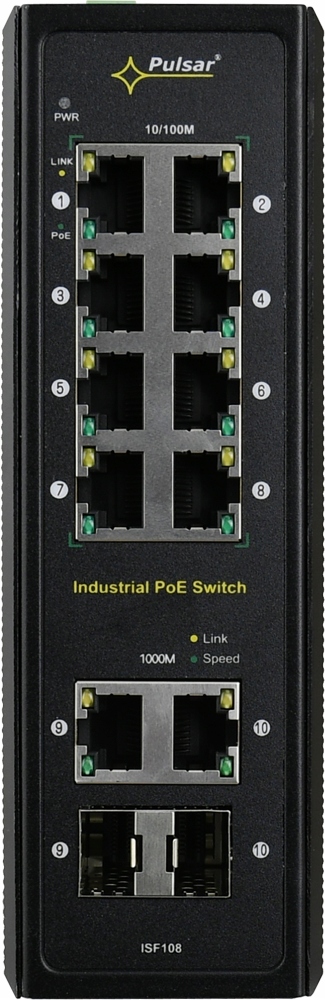

Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED.Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np.

Dane techniczne:

• Porty:
• 8 x PoE (10/100 Mb/s) (RJ-45)
• 2 x UPLINK (10/100/1000 Mb/s) (RJ-45)
• 2 x UPLINK (10/100/1000 Mb/s) (SFP)
• z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX)
• Zasilanie PoE: IEEE 802.3af/at (porty 1÷8), 52 V DC / 30 W na każdy port *
• Protokoły, Standardy: IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
• Przepustowość: 5,6 Gbps
• Metoda transmisji: Store-and-Forward
• Optyczna sygnalizacja pracy: Zasilanie switch'a; Link; PoE Status

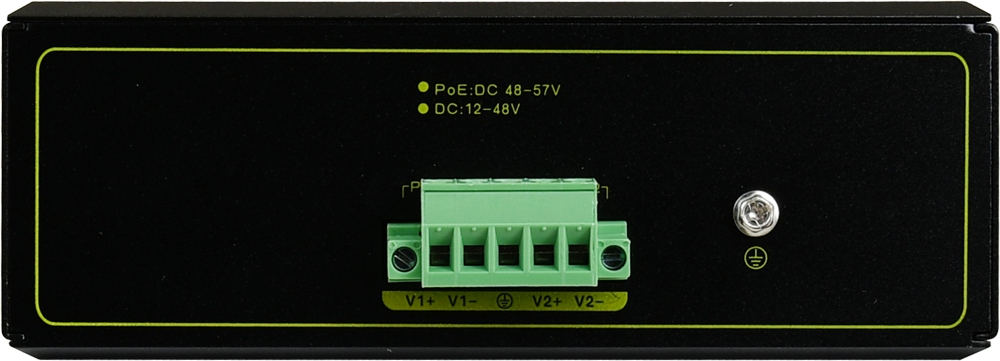

• Zasilanie:
• Switch: 12-57 V DC; 2,3 A max.
• PoE: 48-57 V DC; 2,3 A max.
• Pobór mocy na potrzeby własne: 5 W max.
• Warunki pracy:
• Temperatura -30 °C ÷ 70 °C,
• Wilgotność względna 5 % - 90 %, bez kondensacji
• Wymiary: W=54, H=176, H1=10, D=153, D1=8 [+/- 2 mm]
• Waga netto / brutto: 0,9/1,1kg
• Klasa ochronności PN-EN 60950-1:2007: I (pierwsza)
• Temperatura składowania: -30°C ÷ 70°C

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 120 W.
