Styk pomocniczy bok do Ex9C 1 NO 1 NC AX4311 101292

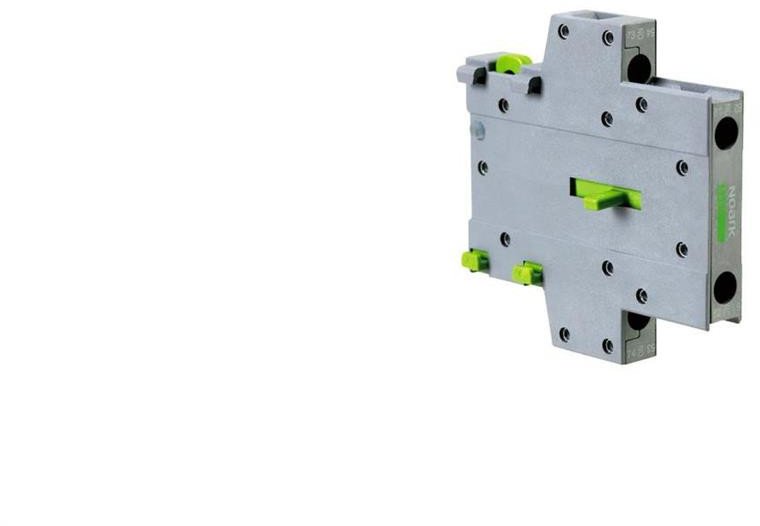

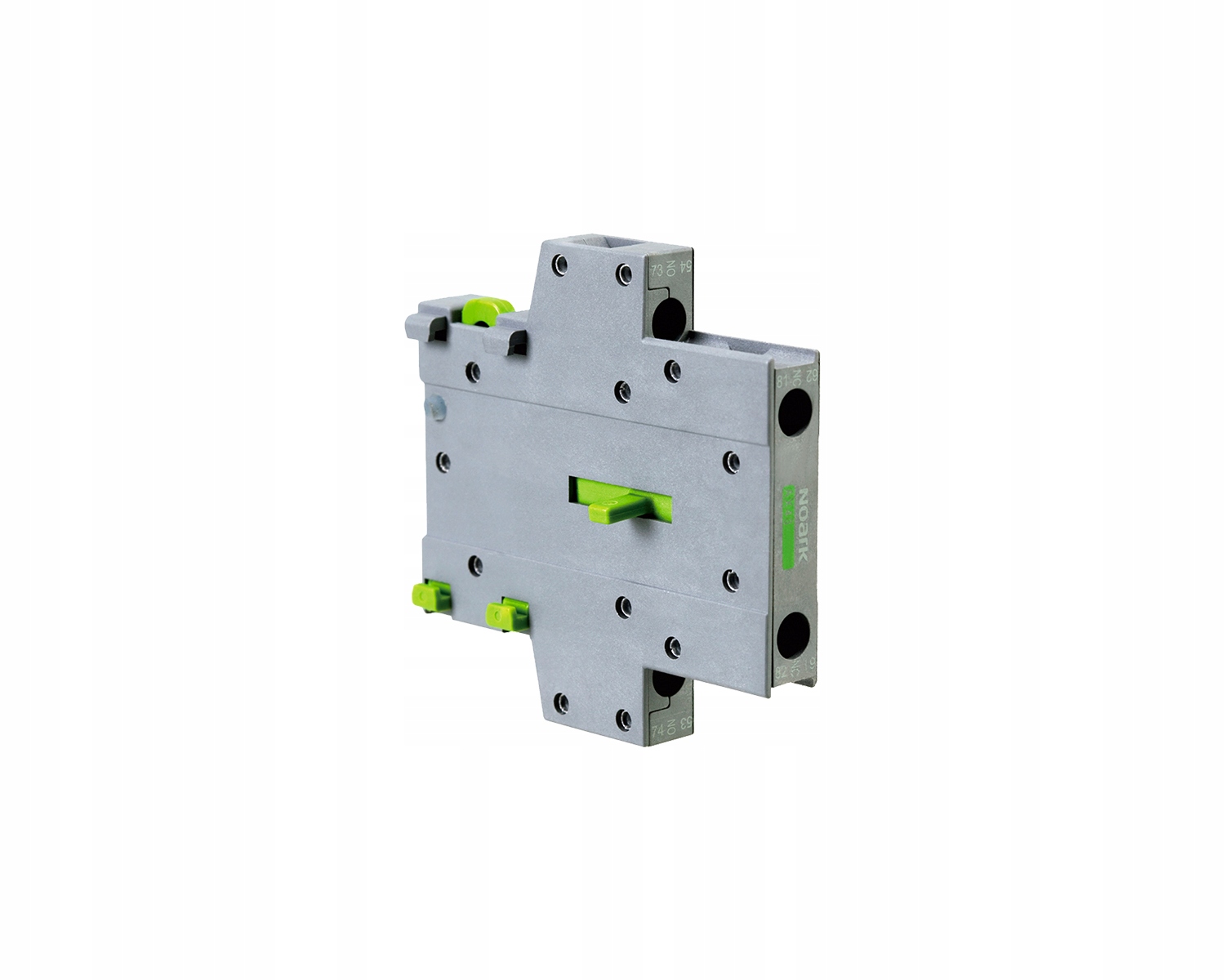

Styk pomocniczy boczny NOARK AX4311 101292 – Niezawodne wsparcie dla styczników Ex9C

Styk pomocniczy boczny AX4311 101292 od marki Noark to doskonałe rozwiązanie dla styczników serii Ex9C oraz Ex9CR, które obsługują prąd do 100 A. Dzięki swojej konstrukcji, ten styk zapewnia niezawodne wsparcie w systemach elektrycznych, umożliwiając efektywne zarządzanie obwodami.

Funkcjonalność styków 1NO + 1NC w systemach elektrycznych

Produkt ten składa się z jednego styku normalnie otwartego (1 NO) oraz jednego styku normalnie zamkniętego (1 NC), co pozwala na elastyczne wykorzystanie w różnych aplikacjach. Styki pomocnicze montowane są z lewej i prawej strony stycznika, co nie ogranicza możliwości instalacji przekaźników przeciążeniowych Ex9R.

Zastosowanie i montaż styków pomocniczych w instalacjach

Styk pomocniczy AX4311 101292 jest przeznaczony do montażu z boku stycznika, co ułatwia jego integrację w istniejących systemach. Wymiary styków wynoszą 11 x 69 x 70 mm, a ich zaciski są typu windowego, co zapewnia łatwość podłączenia przewodów o przekroju od 1 do 6 mm². Moment dociskowy śrub zaciskowych wynosi 1 Nm, co gwarantuje solidne połączenie.

Wysoka jakość i bezpieczeństwo – certyfikaty i normy

Styk pomocniczy AX4311 101292 spełnia rygorystyczne normy bezpieczeństwa, posiadając certyfikaty CE oraz zgodność z normami IEC/EN 60947-5-1. Dzięki temu użytkownicy mogą być pewni wysokiej jakości i niezawodności produktu.

Prąd znamionowy i napięcie pracy – kluczowe parametry

Styk pomocniczy charakteryzuje się prądem znamionowym wynoszącym 3 A oraz napięciem pracy 230 V. Obsługuje napięcia znamionowe 120/240/380/480/600 V AC oraz 125/250 V DC, co czyni go wszechstronnym rozwiązaniem w różnych zastosowaniach elektrycznych.

Specyfikacja techniczna styków pomocniczych AX4311 101292

• Marka: Noark
• Rodzaj: stycznik
• Waga: 0,180 kg
• Kod producenta: 101292
• Prąd znamionowy: 3,00 A
• Napięcie pracy: 230,00 V
• Stopień ochrony: IP20
• Styki: 1NO + 1NC
• Napięcie znamionowe łączeniowe Ue: 120 / 240 / 380 / 480 / 600 V AC, 125 / 250 V DC
• Minimalne napięcie Umin: 17 V AC, 3 V DC
• Napięcie znamionowe izolacji Ui: 690 V AC
• Napięcie znamionowe udarowe wytrzymywane Uimp: 6 kV (1.2/50 ms)
• Częstotliwość: 50 Hz
• Prąd cieplny umowny w otwartej przestrzeni Ith: 10 A
• Prąd znamionowy Ie, kat. użytk. AC-15: 6A / 120 V, 3 A / 240 V, 1.9 A / 380 V, 1.5 A / 480 V, 1.2 A / 600 V
• Prąd znamionowy Ie, kat. użytk. DC-13: 0.55 A / 125 V, 0.27 A / 250 V
• Minimalny prąd Imin: 5 mA AC, 5 mA DC
• Max. dobezpieczenie bezpiecznikiem: 10 A gG/gL
• Warunkowy prąd zwarciowy Ik z dobezpieczeniem: 1kA
• Montaż: z boku stycznika, montaż od góry
• Zaciski: windowe
• Przekrój zacisków przyłączeniowych: 1 — 6 mm²
• Moment dociskowy śrub zaciskowych: 1 Nm

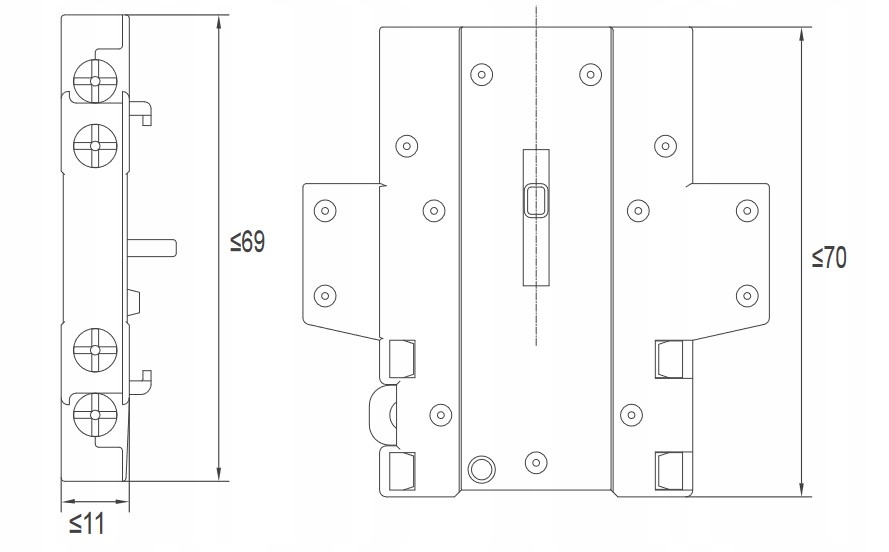

• Wymiary: 11 x 69 x 70 mm
