Konsole do nagrzewnic HEATER

( HEATER R1, HEATER R2, HEATER R3)

• Nagrzewnice można zamontować na ścianie za pomocą konsoli montażowej pod kątem 0°, 30° lub 60 °.
• Uchwyt konsoli montażowej wykonany jest z giętego profilu. Posiada dwa otwory do zamocowania nagrzewnicy na ścianie w poziomej pozycji.
• Zamontowanie na ścianie i/lub suficie pod innym kątem jest również możliwe, jednak wymaga to wiercenia odpowiednich otworów w uchwycie.

Instalacja konsoli do nagrzewnic

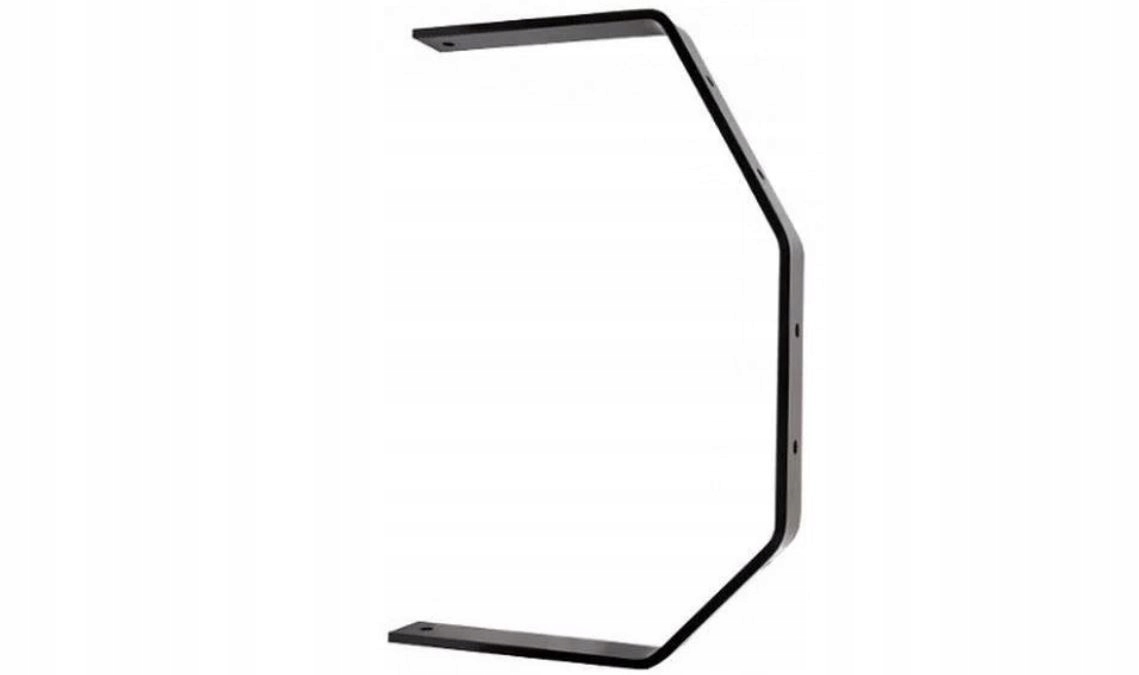

W skład konsoli montażowej wchodzą:

• uchwyt
• dwie tuleje
• dwie śruby M8 z podkładkami

Aby zamontować konsolę, należy wiercić dwa otwory Ø12-13mm   w tylnej obudowie, zgodnie z zaznaczeniami na rysunku. Specjalne wskaźniki na obudowie oznaczają położenie otworów. Następnie zamocuj tuleje w przygotowanych otworach i nasuń konsolę. Dokręć uchwyt przy użyciu dostarczonych śrub M8 z podkładkami.
