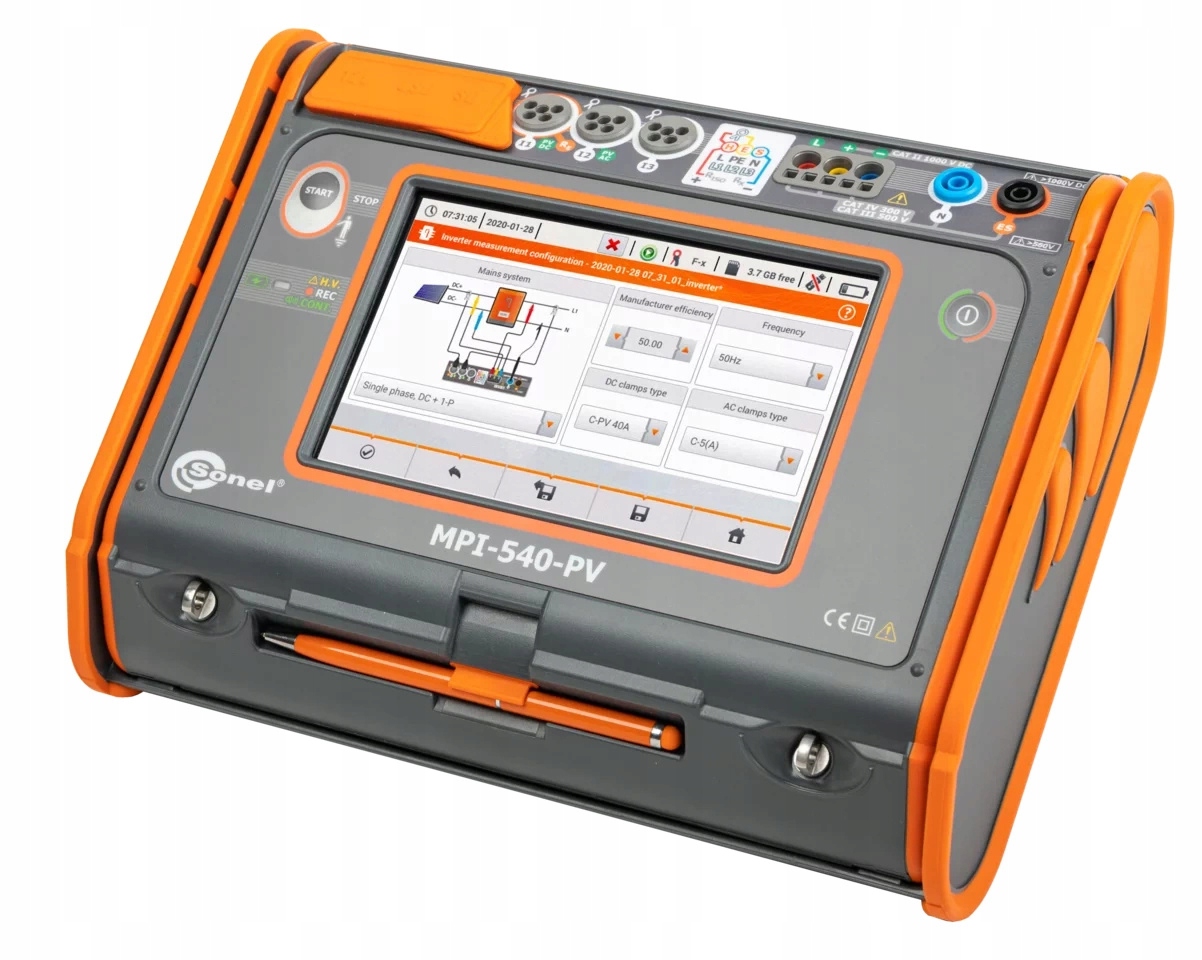

Sonel Miernik parametrów instalacji elektrycznych MPI-540-PVS WMPLMPI540PVS (bez 3 szt. cegów F-3A)

Uniwersalny Analizator Instalacji Elektrycznych

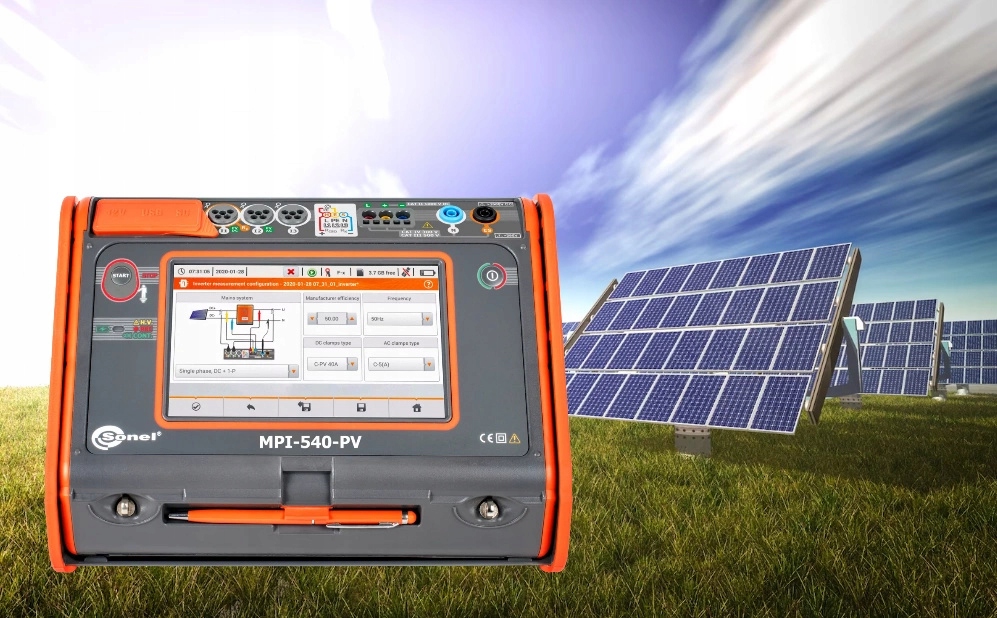

SONEL MPI-540-PV START

✅ Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi

✅ Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci

✅ Akumulator Li-Ion – dłuższe działanie miernika

✅ Pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446

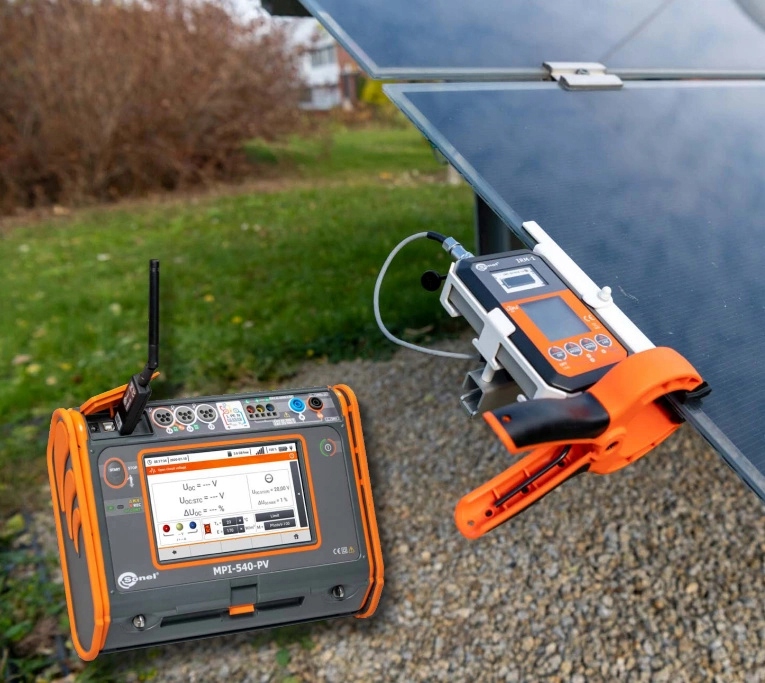

✅ Współpraca z miernikiem nasłonecznienia i temperatury

✅ Raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne

✅ Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia

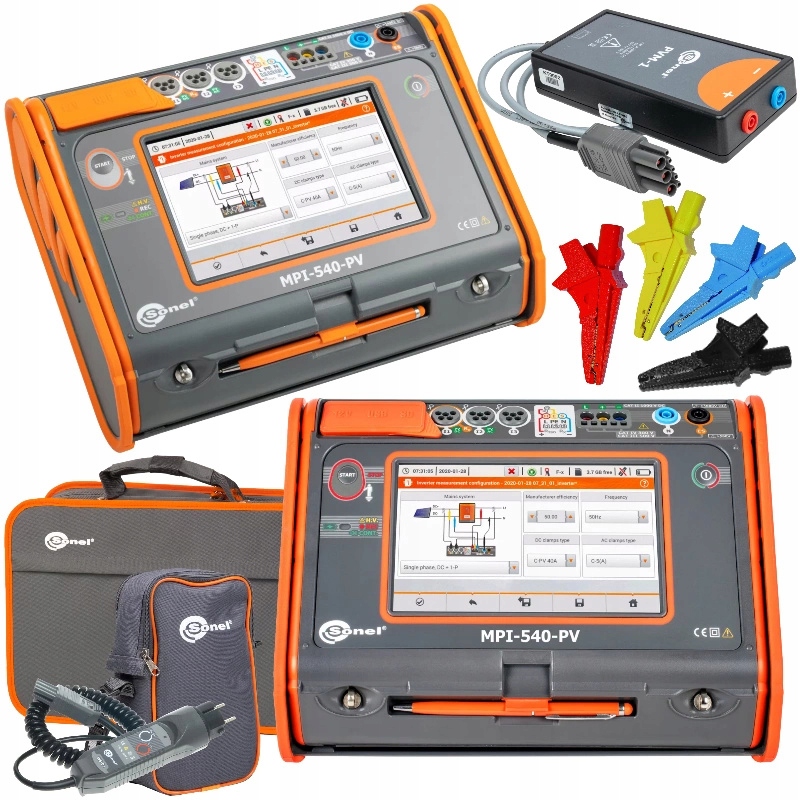

Zawartość zestawu?

• 1 szt. Miernik MPI-540-PV
• 1 szt. Przewód Uni-Schuko z wyzwa
• 4 szt. Przewód 1,2 m (wtyki bananowe) czarny / czerwony / niebieski / żółty
• 4 szt. Krokodylek 1 kV 20 A czarny / czerwony /niebieski / żółty
• 3 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• 1 szt. Przewód pomiarowy 15 m na szpuli do pomiaru uziemień
• 1 szt. Przewód pomiarowy 30 m na szpuli do pomiaru uziemień
• 2 szt. Sonda 30 cm do wbijania w grunt
• 1 szt. Adapter do złączy szynowej z gwintem M4/M6 (zestaw 4 szt.)
• 1 szt. Przewód interfejsu USB
• 1 szt. Karta microSD 4 GB
• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1 szt. Zasilacz do mierników (typ Z-7)
• 1 szt. Przewód do ładowania akumulatora z gniazda samochodowego
• 1 szt. Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah
• 1 szt. Szelki do miernika (typ L-2)
• 1 szt. Futerał M-13
• 1 szt. Futerał L-2
• Certyfikat kalibracji

MPI-540-PV Start

✅ Parametry opisane w klasie S normy PN-EN 61000-4-30 – wysoka precyzja pomiarów

✅ Kalkulator strat energii – szybka ocena potencjalnych oszczędności

✅ Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jedno urządzenie zamiast wielu

✅ Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu

✅ Autotesty – możliwość automatycznych pomiarów w sekwencji – uproszczenie pomiarów

✅ Szybki dostęp do danych pomiarowych – oszczędność czasu

CECHY

✅ Przyrząd MPI-540-PV rejestruje parametry jakości energii elektrycznej 50/60 Hz spełniając klasę S zgodnie z normą EN 61000-4-30:

• napięcia L1, L2, L3 – średnie wartości do 500 V,
• prądy L1, L2, L3 – średnie wartości, pomiar prądu do 3 kA (zależy od użytych cęgów prądowych),
• częstotliwość w zakresie 40 Hz – 70 Hz,
• moc czynna (P), bierna (Q), pozorna (S),
• współczynnik mocy (PF), cos, tg,
• harmoniczne (do 40-tej w napięciu i prądzie),
• współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
• rejestracja zdarzeń dla prądu i napięcia,
• przepływ energii – 4 kwadranty.

Fotowoltaika pod kontrolą

✅ Przyrząd przeprowadza kompleksowe badania po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446.

✅ Mierząc parametry związane z instalacją fotowoltaiczną, urządzenie automatycznie przelicza je do warunków odniesienia STC (Standard Test Conditions).

✅ Pomiary napięć, prądów oraz mocy po stronie inwertera pozwalają na weryfikację jego wydajności.

✅ Rejestracja wyników w pamięci urządzenia umożliwia tworzenie raportów z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Kompleksowa analiza parametrów sieci

✅ Wbudowany rejestrator trójfazowy pozwala na monitorowanie bieżącego stanu sieci i zapis jej parametrów, takich jak napięcie, prąd, moc, harmoniczne, THD.

✅ Możliwość odczytu wybranych wielkości oraz wykresów prezentujących je na żywo.

✅ Parametry są monitorowane niezależnie od zapisu na kartę pamięci. Urządzenie może przedstawić:

• oscylogramy napięcia i prądu,
• wykresy napięcia i prądu,
• wykres wykresowy,
• pomiary wielu parametrów w formie tabelarycznej,
• wykres harmonicznych w prądzie i napięciu.

✔️ Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010: II 1000 V DC
• Stopień ochrony: IP51
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Temperatura pracy: 0…+45°C

✔️ Pamięć i komunikacja

• Pamięć wyników pomiarów: nieograniczona
• Transmisja wyników: USB 2.0

✔️ Pozostałe informacje

• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2

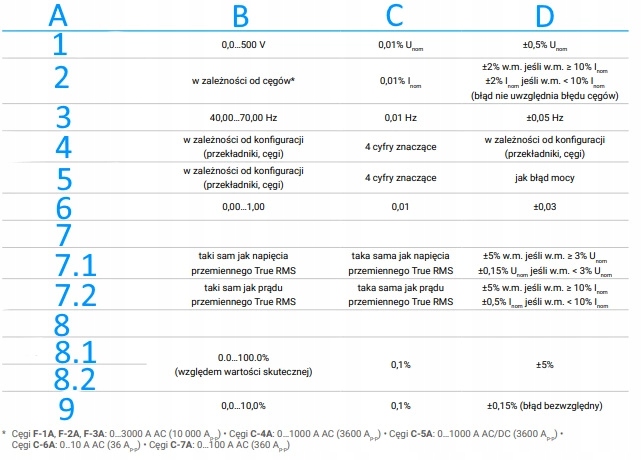

Specyfikacja – rejestrator 3-fazowy

✔️ Oznaczenia w tabeli:

• A- Parametr
• B- Zakres pomiarowy
• C- Maksymalna rozdzielczość
• D- Błąd podstawowy
• 1- Napięcie przemienne (TRMS)
• 2- Prąd przemienny TRMS
• 3- Częstotliwość
• 4- Moc czynna, bierna, pozorna i odkształceń
• 5- Energia czynna, bierna i pozorna
• 6- cos i współczynnik mocy (PF)
• 7- Harmoniczne
• 7.1- Napięcie
• 7.2- Prąd
• 8- THD
• 8.1 Napięcie
• 8.2 Prąd
• 9- Współczynnik asymetrii

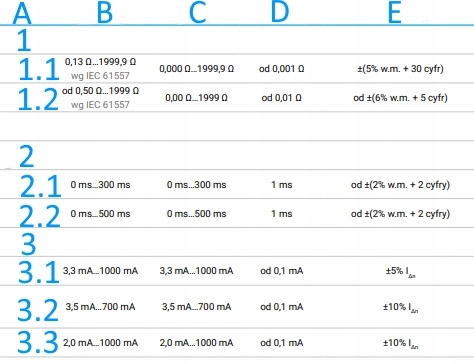

Specyfikacja – parametry instalacji elektrycznych

✔️ Oznaczenia w tabeli:

• A- Funkcje pomiarowe
• B- Zakres pomiarowy
• C- Zakres wyświetlania
• D- Rozdzielczość
• E- Dokładność (% w.m. + cyfry)
• 1- Impedancja pętli zwarcia
• 1.1 Pętla zwarcia ZL-PE, ZL-N, ZL-L
• 1.2- Pętla zwarcia ZL-PE w trybie RCD
• 2- Pomiary parametrów wyłączników RCD, Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 In, 1 In, 2 In, 5 In
• 2.1- RCD ogólnego typu i krótkozwłoczny
• 2.2- RCD selektywny
• 3- Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 In…2,0 In
• 3.1- dla prądu różnicowego sinusoidalnego (typ AC)
• 3.2- dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)
• 3.3- dla prądu różnicowego stałego (typ B)

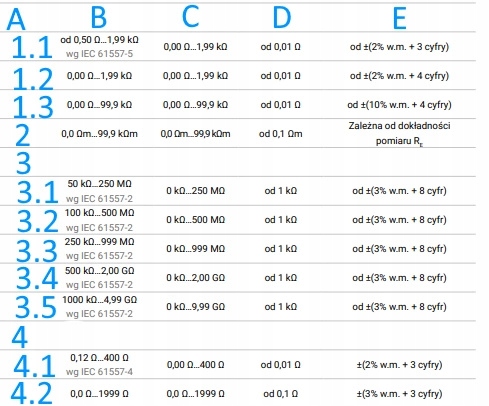

Specyfikacja – parametry instalacji elektrycznych

✔️ Oznaczenia w tabeli:

• A- Funkcje pomiarowe
• B- Zakres pomiarowy
• C- Zakres wyświetlania
• D- Rozdzielczość
• E- Dokładność (% w.m. + cyfry)
• 1- Rezystancja uziemienia
• 1.1- Metoda 3- i 4-przewodowa
• 1.2- Metoda 3-przewodowa + cęgi
• 1.3- Metoda 2-cęgowa
• 2- Rezystywność gruntu
• 3- Rezystancja izolacji
• 3.1- Napięcie pomiarowe 50 V
• 3.2- Napięcie pomiarowe 100 V
• 3.3- Napięcie pomiarowe 250 V
• 3.4- Napięcie pomiarowe 500 V
• 3.5- Napięcie pomiarowe 1000 V
• 4- Rezystancja przewodów ochronnych i wyrównawczych
• 4.1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200 mA
• 4.2- Pomiar rezystancji małym prądem

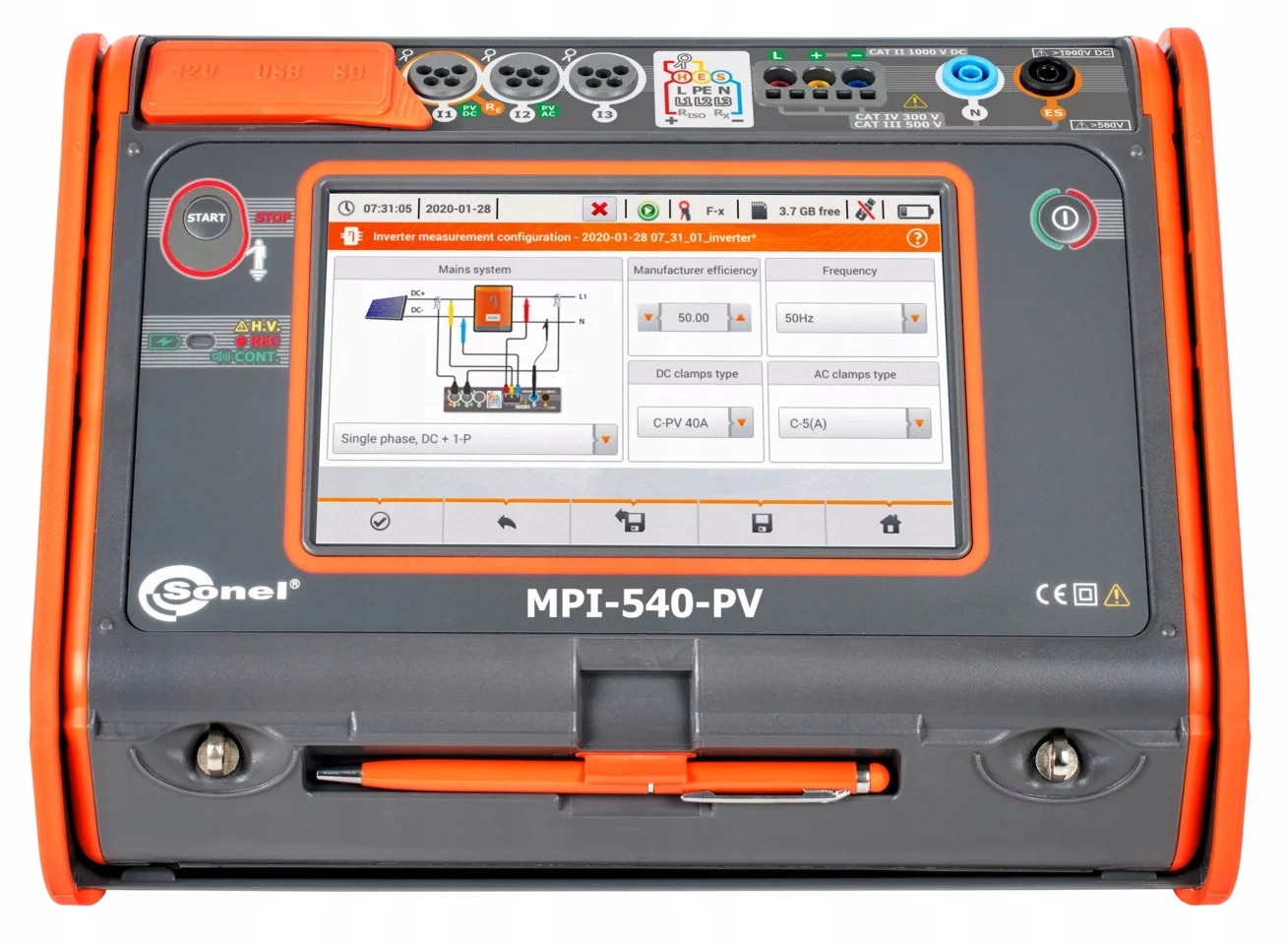

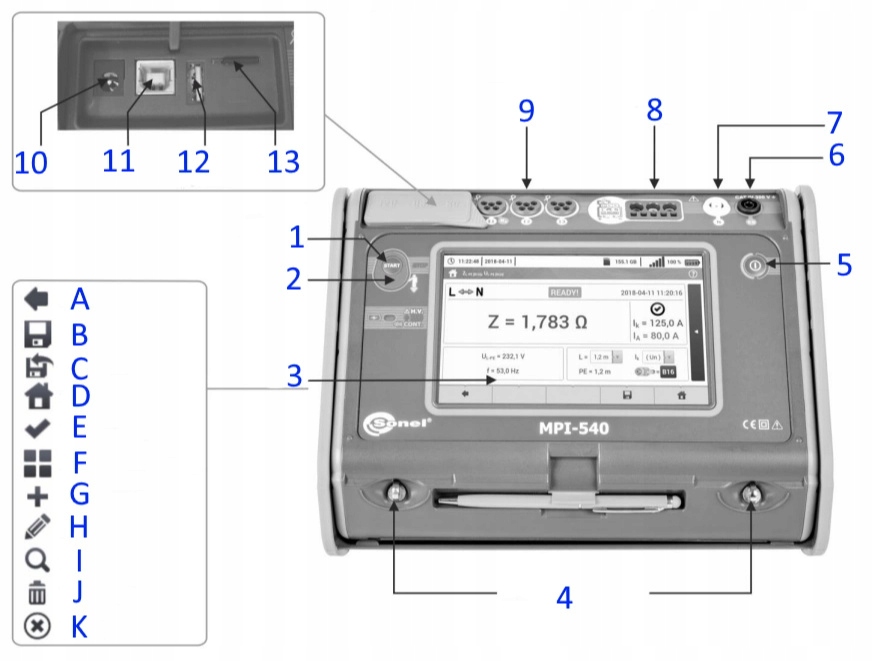

BUDOWA

1. Uruchamianie procedury pomiarowej
2. Elektroda dotykowa
3. Ekran dotykowy
4. Ucha do zapięcia szelek
5. Włączanie i wyłączanie miernika
6. Gniazdo ES do pomiaru rezystancja uziemienia i rezystywności gruntu
7. Gniazdo N rejestratora
8. Gniazda pomiarowe
9. Gniazda cęgów I1, I2, I3- rejestrator, Re- pomiar uziemień

• A- Wstecz
• B- Zapisz
• C- Pokaż ostatni pomiar
• D- Do menu głównego
• E- Wybierz pozycję
• F- Pokaż dodatkowe ikony
• G- Dodaj pozycję
• H- Edytuj pozycję
• I- Wyszukaj
• J- Usuń pozycję
• K- Zamknij MENU
