Schneider Electric, Sedna Design & Elements, Łącznik 1-biegunowy, fioletowy, SDD112101

Parametry podstawowe:

• Gama produktów: Sedna Design & Elements
• Zastosowanie urządzenia: Sterowanie
• Typ produktu lub komponentu: Łącznik
• Funkcja: Pojedynczy
• Prąd znamionowy: 10 AX w 250 V prąd przemienny (AC)
• Kolor: Fioletowy
• Kod koloru: RAL 1013

Parametry uzupełniające:

• Typ obciążenia: 1 lamp, ballast : integrated ballast (100 W)
• Przyłącza -zaciski: Zaciski bezśrubowe
• Typ akcesoriów / części oddzielnych: Pazury i wkręty
• Zakres mocy: 2300 W
• Sposób montaż urządzenia: Podtynkowy
• Przekrój kabla: 2,5 mm²
• Sztywność kabla: Sztywny
• Długość izolacji zdejmowanej z kabla: 13 mm
• Materiał: Tworzywo termoplastyczne ABS o zwiększonej odporności na promieniowanie UV
• Wykończenie powierzchni: Lśniący
• Sposób mocowania: Pazury, zakres pracy pazurów: 51…70 mm, Pazury, zakres pracy pazurów: 52…68 mm, Śruby
• Masa produktu: 0,061 kg

Wymiary:

• Wysokość: 73 mm
• Szerokość: 73 mm
• Głębokość: 37 mm
• Głębokość wystawania: 24 mm

Uwaga!

Produkty z serii Sedna Design & Elements nie są kompatybilne z pozostałymi seriami (w tym tradycyjną serią Sedna).

Sedna Łącznik 1-biegunowy, fioletowy, to osprzęt serii Sedna Design marki Schneider Electric.

• Łącznik 1-biegunowy ma lśniące wykończenie powierzchni w kolorze fioletowym i posiada następujące wymiary: szerokość 73 mm, wysokość 73 mm, głębokość 37 mm, głębokość wystawania 24 mm.
• Długość izolacji zdejmowanej z kabla to 13 mm.
• Łącznik charakteryzuje się stopniem ochrony IP20 i zakresem mocy wynoszącym 2300 W.
• Do produkcji łącznika wykorzystano tworzywo termoplastyczne o zwiększonej odporności na promieniowanie UV.
• Produkt jest montowany podtynkowo i posiada zaciski bezśrubowe.
• Urządzenie może być wykorzystywany jako tradycyjny włącznik światła lub służyć do załączania innych urządzeń o maksymalnym poborze prądu do 10 AX.

SERIA SEDNA DESIGN & ELEMENTS

Dzięki wyrafinowanej estetyce i nowoczesnym wykończeniem, odzwierciedlającym dzisiejsze trendy, osprzęt Sedna Design & Elements to coś więcej niż detal. Jest to ostatni szlif, który dodaje połysku Twoim wnętrzom. Dzięki dwóm liniom do wyboru -  Design i Elements możesz dowolnie łączyć ze sobą ramki i mechanizmy, które odpowiadają Twojemu stylowi i preferencjom, niezależnie czy jest to styl industrialny czy vintage, naturalny czy glam.

Aby dać Ci wyobrażenie o wszystkich możliwościach Sedna Design & Elements, pomyśl, że możesz oczywiście połączyć drewnianą ramkę Sedna Elements z drewnianym klawiszem. Ale dlaczego by nie spróbować z antracytowym czarnym klawiszem Sedna Design… albo jakimkolwiek innym klawiszem Sedna Design & Elements, który będzie pasować do Twojego wnętrza?

Sedna Design & Elements - Kolorystyka

(1) Kolory mechanizmów

1. Biały
2. Fioletowy
3. Srebrne aluminium
4. Czarny antracyt
5. Szczotkowane aluminium
6. Brzoza
7. Wenge

(2) Kolory ramek – Sedna Design

1. Biały
2. Fioletowy
3. Srebrne aluminium
4. Czarny antracyt

(3) Kolory ramek – Sedna Elements

1. Szkło białe
2. Szkło czarne
3. Szkło przydymione
4. Szczotkowane aluminium
5. Szczotkowane złoto
6. Brzoza
7. Wenge
8. Beton
9. Łupek

(4) Kolory podstaw naściennych

1. Biały
2. Fioletowy
3. Srebrne aluminium
4. Czarny antracyt

Sedna Design & Elements - Własne kompozycje

Zarówno mechanizmy Sedna Design, jak i Sedna Elements są kompatybilne ze wszystkimi ramkami tych serii. Umożliwia to stworzenie aż 91 różnych kombinacji kolorystycznych, dzięki którym dopasujesz produkt do aranżacji swojego wnętrza.

Produkty serii Sedna Elements wykonane są z tworzyw doskonale imitujących naturalne materiały, takie jak: szkło, drewno czy kamień.

Sedna Design & Elements – Przykładowe funkcje

1. Łącznik pojedynczy
2. Łącznik podwójny
3. Przycisk „dzwonek”
4. Łącznik żaluzjowy
5. Łącznik z podświetleniem
6. Ściemniacz obrotowy LED
7. Gniazdo Schuko z 2x USB
8. Gniazdo pojedyncze
9. Gniazdo IP44
10. Gniazdo podwójne
11. Gniazdo USB A+C
12. Gniazdo komputerowe
13. Gniazdo komputerowe-TV (kat. 6 UTP)
14. Gniazdo R/TV/SAT
15. Gniazdo głośnikowe
16. Czujnik ruchu
17. Regulator temperatury
18. Lampka
19. Wypust kablowy

Sedna Design & Elements - Szeroka funkcjonalność i nowoczesne rozwiązania

Sedna Design & Elements to nowa seria innowacyjnych łączników i gniazd o wyrafinowanej estetyce. Są to m.in. urządzenia do sterowania oświetleniem, żaluzjami, temperaturą.

Sedna Design & Elements – Ramki

1. Ramka 5-krotna
2. Ramka 4-krotna
3. Ramka pojedyncza
4. Ramka potrójna
5. Ramka podwójna

Ramki Sedna Design & Elements - Estetyka i wygoda

Dzięki w pełni symetrycznej konstrukcji, ta sama ramka może być zamontowana poziomo i pionowo. Ramka będzie idealnie przylegać do ściany, nawet jeśli puszka nie jest z nią idealnie zlicowana. Ramki zostały zaprojektowane  w taki sposób, aby zminimalizować ilość osadzającego się na nich kurzu.

Ramki serii Sedna Design & Elements nie są kompatybilne z mechanizmami serii Sedna.

Zalety

Ponadczasowość

Nienaganny wygląd niezależnie od upływającego czasu.

Materiały wykorzystywane do produkcji osprzętu serii Sedna Design/Elements charakteryzują się zwiększoną odpornością na promienie UV.

Bezpieczeństwo

Wszystkie ramki Sedna Design i Sedna Elements mogą być również instalowane wszędzie tam, gdzie wymagany jest podwyższony stopień ochrony IP44. Mechanizmy te posiadają specjalną uszczelkę membranową chroniącą gniazdo przed wodą i wilgocią.

Cechy

Mały rozmiar mechanizmu

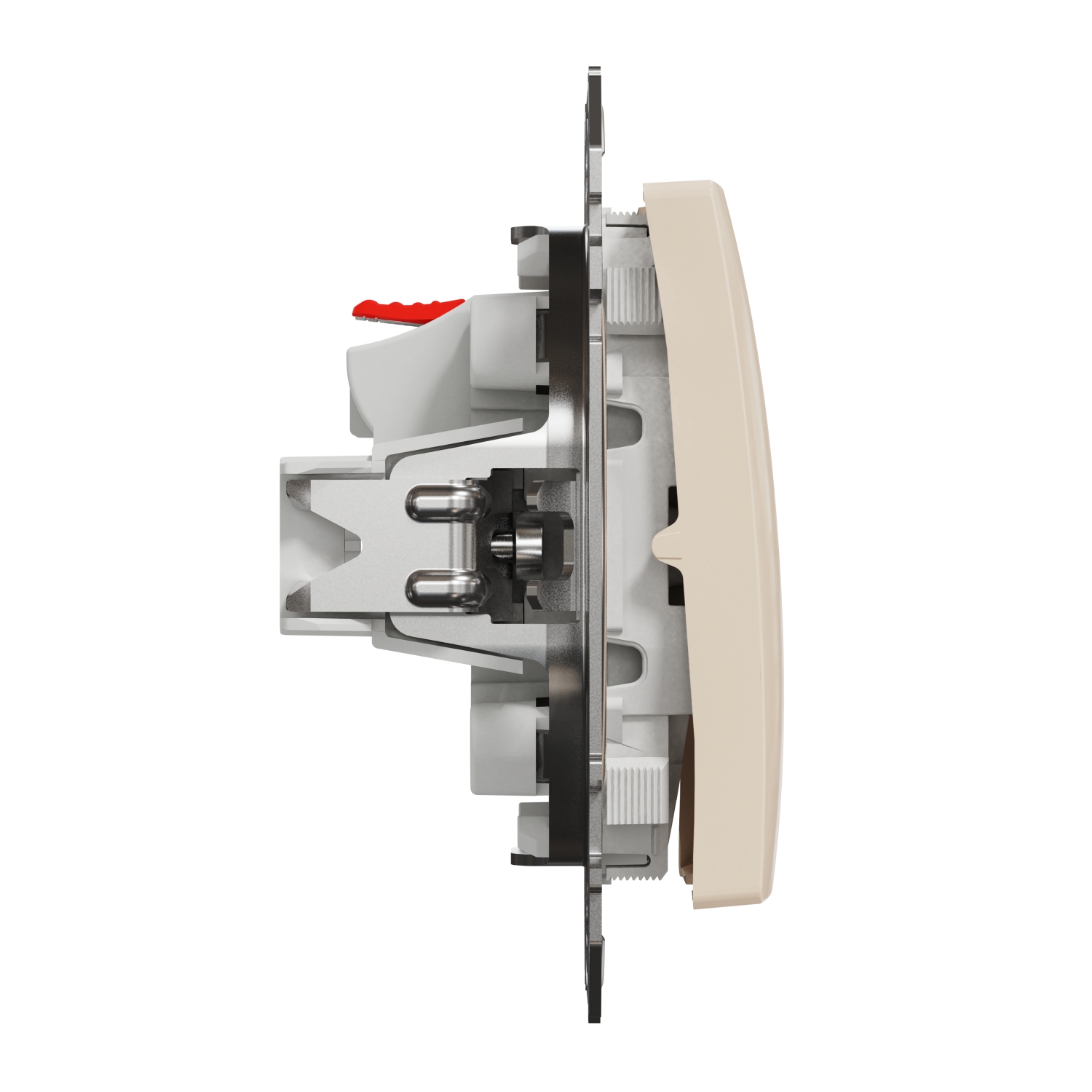

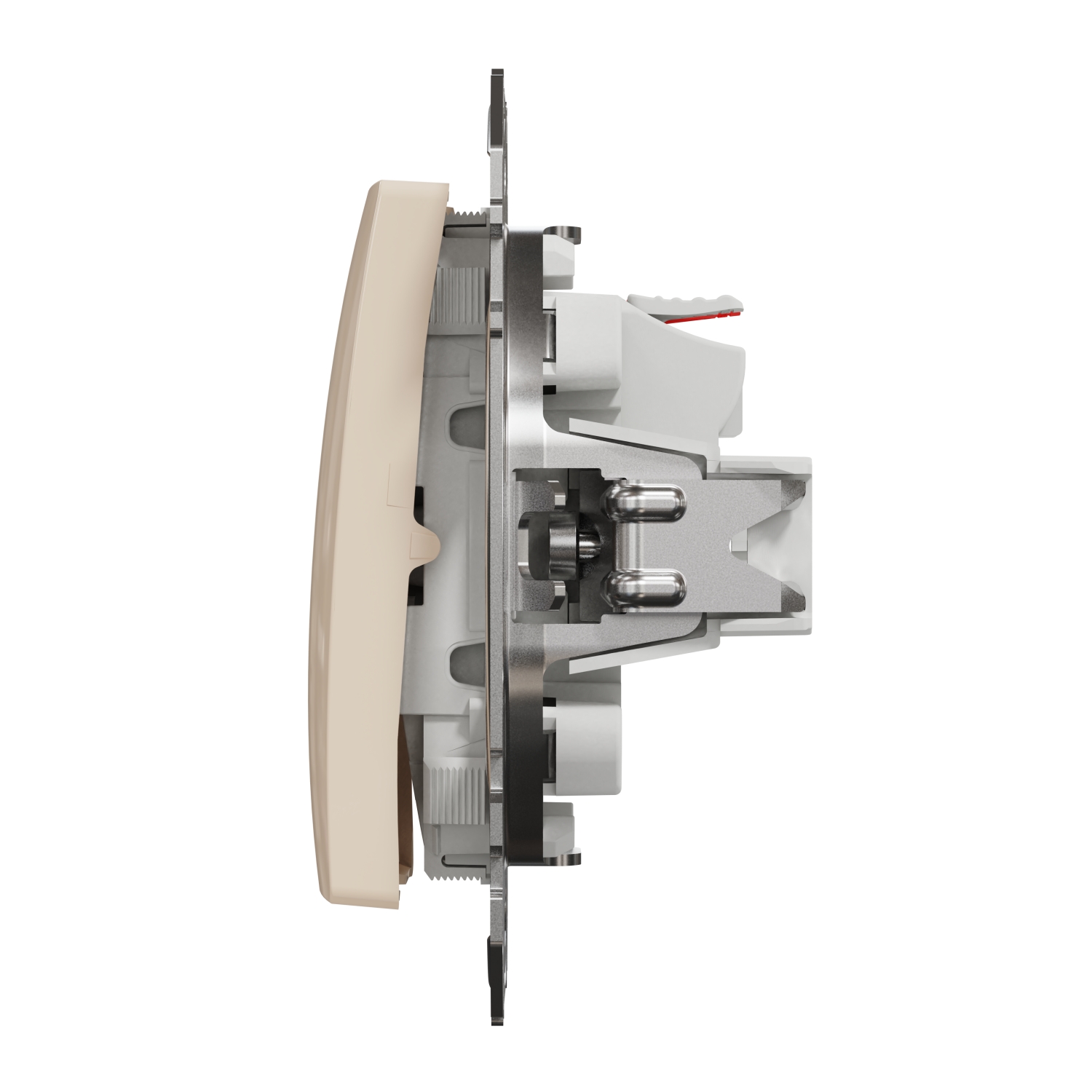

Dzięki kompaktowej konstrukcji mechanizmu oraz jego małej głębokości (24 mm), łączniki i przyciski Sedna łatwo montuje się w puszkach instalacyjnych.

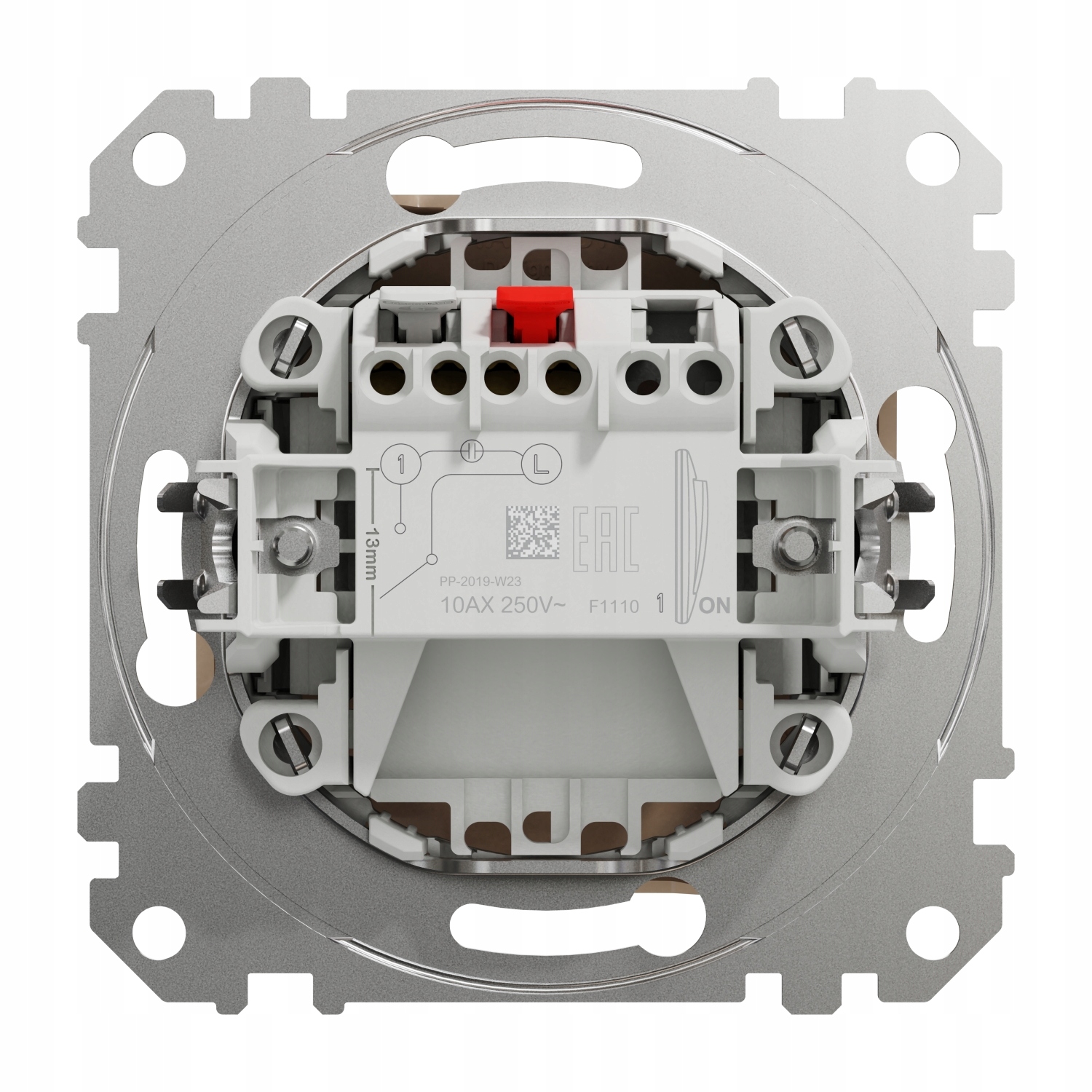

Schemat podłączenia

Zaciski w jednej linii

Układ zacisków gniazda w jednej linii ułatwia ułożenie przewodów w puszce (zmniejszenie efektu prężenia przewodów).

Mocowanie

Solidne pazury z funkcją samo-powrotu zapewniają idealne dopasowanie podczas instalacji.

Dostęp do styków  - Szybki i bezpieczny

System pozycjonowania

Dopasowujący ustawienie urządzeń w przypadku montażu w ramce wielokrotnej.

Zaciski bezgwintowe

Montaż mechanizmów Sedna jest prosty, szybki i bezpieczny. Zaciski bezgwintowe pozwalają na szybkie i niezawodne przyłączenie kabli.

Moduły LED

Teraz możesz dodać jeden z trzech różnych modułów LED do nowego łącznika lub przycisku Sedna bez konieczności wyjmowania mechanizmu.
