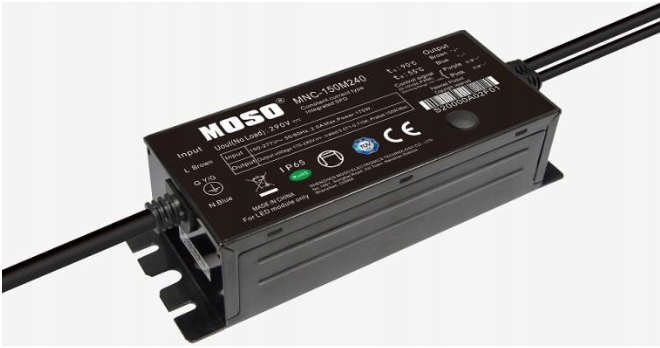

MNC-150M240 Zasilacz stałoprądowy LED MOSO

Stałoprądowy nieizolowany zasilacz LED model MNC-150M240 marki MOSO to solidne urządzenie, które zapewnia niezawodne zasilanie dla oświetlenia LED, wytrzymała metalowa obudowa spełniająca normę IP65 zapewnia doskonałe odprowadzanie ciepła, co znacznie wpływa na żywotność podzespołów. Urządzenie może pracować w szerokim zakresie temperatur od -40°C do +75°C, posiada uniwersalny zakres napięcia wejściowego od 90 V AC do 305 V AC, charakteryzuje się doskonałym współczynnikiem mocy i niskim THD. Zasilacz został stworzony do zastosowań w oświetleniu: przemysłowym,  dodatkowo, zabezpieczenia nadnapięciowe, zwarciowe oraz termiczne zapewniają bezpieczną i niezawodną pracę zasilacza.

Najważniejsze cechy:

• Zasilacz stałoprądowy
• Uniwersalny zakres wartości napięcia wejściowego
• Zabezpieczenia: Zwarciowe / Nadnapięciowe / Termiczne
• 3-w-1 regulacja ściemniania: 0~10 V dc, PWM, Rezystor
• Prąd wyjściowy regulowany potencjometrem
• Izolacja sygnału wyjściowego i ściemniania
• Chłodzenie swobodnym obiegiem powietrza
• Odporność na przepięcia: Tryb różnicowy - 4 kV, Tryb zwykły - 6 kV.
• Stopień ochrony IP67, dla zastosowań wewnętrznych i zewnętrznych

Zastosowanie:

• Oświetlenie krajobrazowe
• Oświetlenie uliczne
• Oświetlenie przemysłowe
• Oświetlenie drogowe

Specyfikacja techniczna:

• Model: MNC-150M240
• Producent: MOSO

WEJŚCIE

• Zakres wartości napięcia: 90 - 305 V AC
• Zakres częstotliwości napięcia: 47 ÷ 63 Hz
• Sprawność (typ.): 95,0% / 230 V AC pod pełnym obciążeniem
• Prąd AC (max.): 2,0 A
• Współczynnik mocy (typ.): 0,97 / 230 V AC pod pełnym obciążeniem
• Prąd rozruchowy(zimny start): 100 A, 230 V AC
• THD (maks.): 15% / 115 ÷ 240 V AC, 70 ÷ 100% obciążenie

WYJŚCIE

• Zakres napięcia: 170-240 V
• Napięcie wyjściowe bez obciążenia (maks.): 320 V
• Prąd znamionowy: 0,71 A
• Moc znamionowa: 150 W
• Całkowite tętnienie prądu wyjściowego (PK-PK): 20% maks. 230 V AC pod pełnym obciążeniem
• Wahania prądu wyjściowego przy włączeniu (maks.): 10%, 100-277 V AC pod pełnym obciążeniem
• Tolerancja prądu wyjściowego: ± 8% pod pełnym obciążeniem
• Regulacja liniowa: ± 1%, 100-277 V AC
• Regulacja obciążeniowa: ± 3% 230 V AC obciążenie 80-100%
• Czas uruchomienia(maks.): 2s, 230 V AC pod pełnym obciążeniem, 3s, 115 V AC pod pełnym obciążeniem

PARAMETRY ŚCIEMNIANIA:

• 0~10 V Bezwzględne maksymalne napięcie na pinie Vdim (+): 10 V typ. / 20 V maks.
• 0~10 V Prąd źródłowy na pinie Vdim (+): 1 mA typ. / 2 mA maks.
• Wyjście ściemniające zakres: 10% - 100% Imax / 0,07 - 0,71 A
• Zalecany zakres ściemniania dla 0-10 V: 0-10 V
• PWM_in poziom wysoki: 9,7 V min / 10,3 V maks
• PWM_in poziom niski: 0 V min. / 0,3 V maks.
• PWM_in zakres częstotliwości: 300 Hz min. / 2000 Hz maks.
• PWM_in cykl pracy: 1% min. / 99% maks.

ZABEZPIECZENIA

• Zwarciowe: Typ: hiccup, na wyjściu pojawia się impuls prądowy o bardzo krótkim czasie trwania  i wartości do 150% prądu maksymalnego. Zasilacz co kilka sekund wysyła ten impuls, aż do czasu ustąpienia przyczyny
• Nadnapięciowe: Typ: odcięcie napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Termiczne: > 90°C temperatura otoczenia przy 100% obciążeniu, Typ: zmniejszanie natężenia prądu wyjściowego, maksymalne obniżenie wartości znamionowych może wynosić 30%. Automatyczny powrót do normalnej pracy po obniżeniu temperatury.

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -40~+70°C
• Wilgotność względna w czasie pracy: 10~95% RH (bez kondensacji)
• Stopień ochrony: IP65

WYMIARY I WAGA

• Waga (kg): 0,55
• Wymiary długość x szerokość x wysokość (mm): 138 × 55 × 37

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ

• Normy bezpieczeństwa: Zgodność z EN61347-1, EN61347-2-13, EN62493, EN62384
• Normy EMC: Zgodność z EN55015, EN61000-3-2, EN61000-3-3, EN61000-4-2,3,4,5,6,11, EN61547

1. Podane parametry (jeśli nie zaznaczono inaczej) zmierzono dla obciążenia znamionowego w temperaturze otoczenia 25°C.
2. Zasilacz spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej. W przypadku instalacji zasilacza w finalnym urządzeniu jako podzespół należy ponownie wykonać badania celem weryfikacji spełnienia norm dla całego układu.
