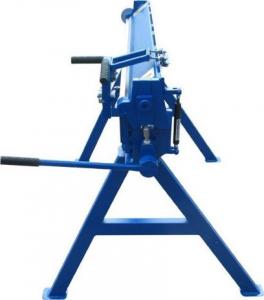

Maad MAAD ZG-2500 /1.2 ZAGINARKA GIĘTARKA KRAWĘDZIARKA DEKARSKA DO BLACHY Z CIĘCIEM MAAD ZG-2500 /1.2 mm

ZAGINARKA GIĘTARKA KRAWĘDZIARKA DEKARSKA DO BLACHY Z CIĘCIEM MAAD ZG-2500 /1.2 mm

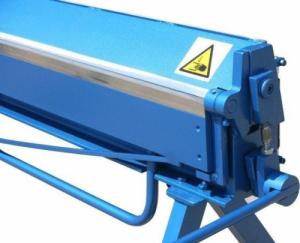

Zaginarka ZG-2500/1.2 wyposażona w dwa siłowniki podnoszące belkę dociskową oraz jeden siłownik podnoszący belkę zaginającą, produkowana jest głównie z myślą o zakładach blacharskich oraz firmach zajmujących się wentylacją i pracujących na blachach o długości do 2500 mm i grubości 1,2 mm. Uzyskanie tak dobrych parametrów pracy giętarki jest możliwe poprzez zastosowanie mocnych i wytrzymałych (o grubości 35 mm!) mechanizmów bocznych, oraz znacznie zwiększonych przekrojach poprzecznych belek roboczych. Dodatkowo mechanizmy boczne mają tuleje mosiężne z bezpośrednim smarowaniem w każdym elemencie obrotowym, co wpływa na wzrost żywotności urządzenia.

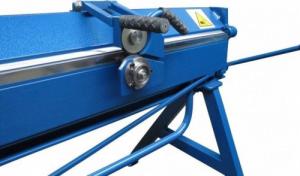

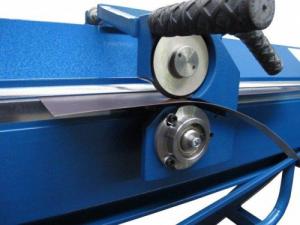

Wąska belka zaginająca (tylko 25 mm) oraz zwarte przekroje belki dociskowej pozwalają wykonać ogromną ilość obróbek dekarskich na jednej stabilnej maszynie. Dzięki wysokiemu unoszeniu belki dociskowej (80 mm!), zaginarka przydatna jest przy wykonywaniu kanałów wentylacyjnych. Możliwość współpracy z nożem krążkowym zwiększa jej funkcjonalność.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 2600 mm
• - max. grubość zaginanej blachy – 1,2 mm ( dla Rm<400MPa )
• - szerokość belki zaginającej – 25 mm
• - maksymalny kąt gięcia – 135 stopni
• - masa maszyny – 450 kg
• - odkręcane nogi - znacznie ułatwiają transport i załadunek

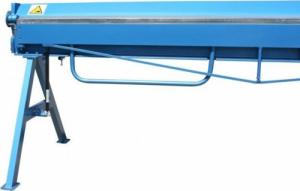

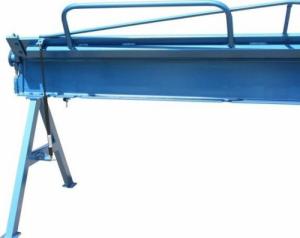

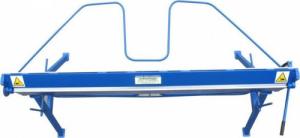

• - stelaż zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - kątomierz w wyposażeniu standardowym
• - siłownik gazowy wspomagający podnoszenie belki gnącej
• - dwa siłowniki gazowe wspomagający podnoszenie belki dociskowej

Gabaryty maszyny:

• wysokość – 1.065 mm
• szerokość – 2.870 mm
• głębokość – 930 mm

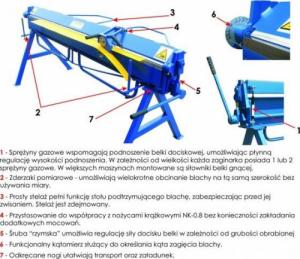

 Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

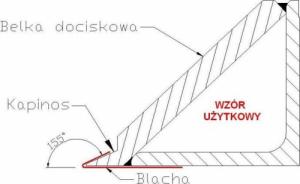

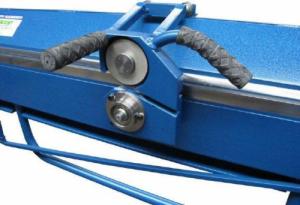

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Dwa siłowniki gazowe wspomagają podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

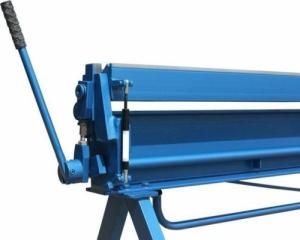

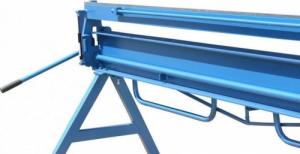

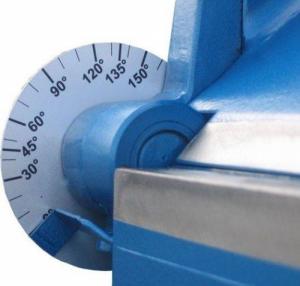

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Siłownik gazowy wspomaga podnoszenie belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

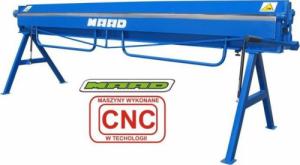

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
