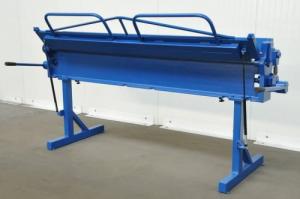

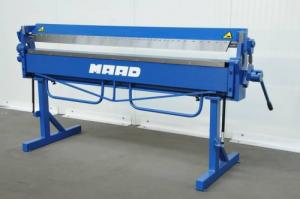

Maad MAAD HS-2100/1.2 ZAGINARKA GIĘTARKA SEGMENTOWA 2100x1,2mm

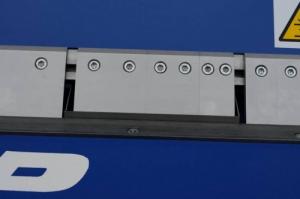

Zaginarka segmentowa HS-2100/1.2 jest maszyną roboczą służącą do zaginania blach cienkich do grubości 1,2 mm dla Rm<400 MPa wzdłuż linii prostej pod określonym kątem. Szczególnie ma zastosowanie do wykonywania obróbek typu: kominowe daszki okapowe i zakończenia ogniomurów.  Belka dociskowa jest wyposażona w piętnaście wymiennych noży segmentowych o wymiarach: 25/30/35/40/45/50/2x75/100/150/ 200/2x250/270/500 mm. Noże są wykonane ze stali jakościowej pozwalającej na długoletnią pracę zaginarki przy zachowaniu odpowiednich parametrów gięcia. Na belce zaginającej zamocowana jest wymienna listwa robocza.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 2100 mm
• - max. grubość zaginanej blachy – 1,2 mm ( dla Rm<400MPa )
• - szerokość belki zaginającej – 20 mm
• - maksymalny kąt gięcia – 135 stopni
• - masa maszyny - 600 kg
• - odkręcane nogi - znacznie ułatwiają transport i załadunek
• - stelaż zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - kątomierz w wyposażeniu standardowym
• - dwa siłowniki gazowe wspomagające podnoszenie belki zaginającej
• - dwa siłowniki gazowe wspomagające podnoszenie belki dociskowej

Gabaryty maszyny:

• wysokość – 1.200 mm
• szerokość – 2.590 mm
• głębokość – 900 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

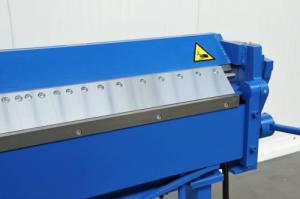

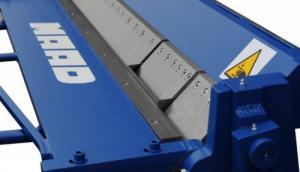

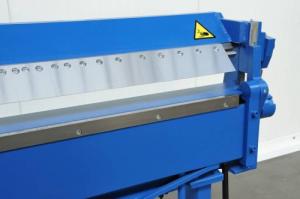

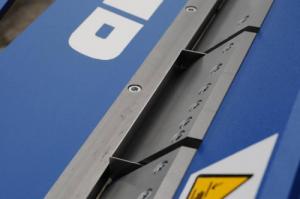

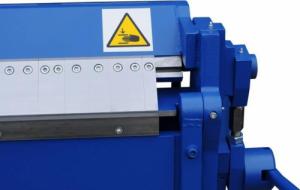

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest podnoszona i opuszczana za pomocą dźwigni. Podnoszenie belki jest wspomagane przez dwa siłowniki gazowe. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

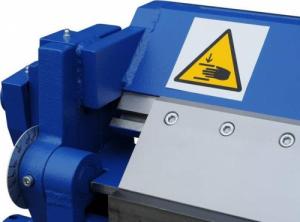

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Ruch belki dodatkowo wspomagany jest przez dwa siłowniki gazowe.  Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka zaginająca posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
